ansys怎样增加转子的弯矩

在 ANSYS 中为‌转子模型施加弯矩‌，需根据转子的几何特征、单元类型及分析目的选择合适的方法。以下是基于公开资料整理的主流方法，适用于经典 ANSYS（APDL）和 Workbench 环境。

‌常用施加弯矩的方法‌

‌力偶法‌：将弯矩等效为一对大小相等、方向相反的力，作用于转子端面或特定节点。适用于简单模型，但易引起局部应力集中 ‌‌

‌MASS21 + CERIG 刚性区域法‌：在转子轴线端部创建一个 MASS21 质量单元节点，通过 CERIG 命令将其与转子端面节点耦合，形成刚性区域，然后直接在该节点施加弯矩 ‌‌

‌MPC184 刚性梁法‌：在转子端部中心建立节点，用 MPC184 单元连接该节点与端面各节点，构成刚性面，弯矩加载于中心节点 ‌‌

‌RBE3 或表面边界法‌：适用于复杂接触或分布载荷场景，通过约束方程或接触面传递弯矩 ‌‌

‌Workbench 直接加载法‌：在 ANSYS Workbench 中，可直接在转子端面或指定几何面上施加“Moment”载荷，无需手动创建节点 ‌‌

‌推荐操作流程（以经典 ANSYS 为例）‌

‌建模与网格划分‌

完成转子实体建模并划分网格（推荐使用 SOLID185、SOLID186 等高阶实体单元）。

‌创建刚性区域节点‌

在转子端面中心（如轴线端点）创建一个关键点，并定义为 MASS21 单元：

apdl

/PREP

K,9,0.5,0.5,2.5 ! 创建端面中心关键点


ET,2,21 ! 定义 MASS21 单元

KEYOPT,2,3,0 ! 设置旋转自由度

REAL,

KMESH,9 ! 在关键点9生成MASS21单元

‌耦合刚性区域‌

使用 CERIG 命令将 MASS21 节点与转子端面所有节点耦合：

apdl

NSEL,S,LOC,Z,2.3 ! 选择端面节点（假设z=2.3为端面）

CERIG,9,ALL,ALL ! 将节点9作为主节点，耦合所有选中节点

‌施加弯矩并求解‌


在 MASS21 节点上施加弯矩（如绕 Y 轴）：

apdl

/SOLU

F,9,MY,100E3 ! 施加100,000 N·mm 弯矩

D,ALL,ALL ! 固定其他边界（如转子另一端）

SOLVE

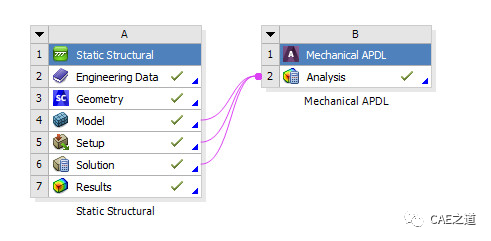

‌Workbench 操作简要步骤‌

在 ‌Static Structural‌ 系统中导入转子几何。

右键点击 ‌Solution‌ → ‌Insert‌ → ‌Moment‌。

选择转子端面或指定面作为作用区域。

设置弯矩方向（如 MY）和大小。

定义约束（如固定支撑）并求解 ‌‌

‌注意事项‌

‌端部效应‌：施加弯矩时，端部可能出现应力集中或异常分布，建议适当延长转子模型以减小影响 ‌‌

‌单位一致性‌：确保弯矩单位（如 N·m 或 N·mm）与模型单位制一致 ‌‌

‌验证结果‌：通过后处理查看弯矩引起的应力云图（如 PLNSOL, S, EQV），并检查反力是否平衡 ‌‌
