ansys如何添加扭矩

在 ANSYS 中添加扭矩，需根据所用模块（如 Workbench 或 APDL）和模型类型（如实体单元、梁单元等）选择合适的方法。以下是主流且实用的操作方式：

‌一、ANSYS Workbench 中添加扭矩（适用于大多数工程场景）‌

这是最常用、操作最直观的方式，适用于静力学、模态等分析类型。

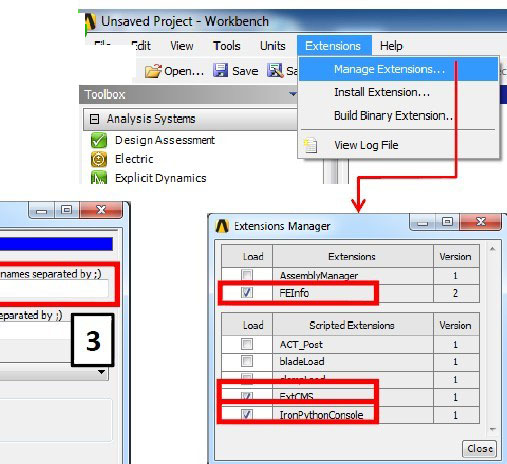

‌进入 Mechanical 模块‌：在 Workbench 中双击 ‌Static Structural‌（或相应分析系统）进入 Mechanical 界面。

‌选择几何对象‌：在模型树中选中要施加扭矩的‌面‌（如端面、圆柱面等）。

‌添加 Moment 载荷‌：

在顶部菜单栏点击 ‌Loads‌ → 选择 ‌Moment‌。

‌设置扭矩参数‌：

在 ‌Details of “Moment”‌ 面板中：

点击 ‌Geometry‌ → 选择目标面 → 点击 ‌Apply‌。

在 ‌Magnitude‌ 输入扭矩大小（单位默认为 N·mm 或 N·m，注意单位一致性）。


点击 ‌Direction‌ → 在模型中选择旋转轴方向（如沿 X/Y/Z 轴或自定义矢量）→ 点击 ‌Apply‌。

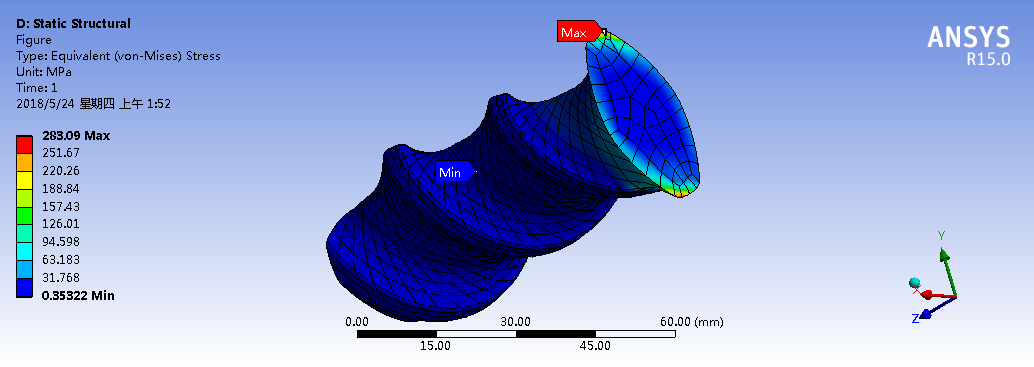

‌求解‌：确认约束和载荷无误后，点击 ‌Solve‌ 运行分析。

此方法适用于 ‌实体模型的端面或圆柱面‌，软件自动将扭矩等效分布到所选面上 ‌‌

‌二、实体单元中施加扭矩（适用于 APDL 或复杂情况）‌

当使用 ‌APDL（ANSYS Parametric Design Language）‌ 或需更高精度控制时，常用以下方法：

‌方法1：引入 MASS21 + CERIG 命令（小变形适用）‌

在扭矩作用面中心创建一个节点。

定义该节点为 ‌MASS21‌ 单元（实常数设为极小值）。

使用 ‌CERIG‌ 命令将该节点与面内所有节点刚性耦合。

在中心节点上施加 ‌Mz‌（或对应轴向）扭矩 ‌‌

‌方法2：使用 MPC184 单元（推荐，适用大变形、非线性）‌

在端面中心创建一个节点。

用 ‌MPC184‌ 单元连接该中心节点与端面各节点。

在中心节点施加扭矩。该方法荷载分布更均匀，避免应力集中 ‌‌

‌方法3：直接施加力偶（仅作粗略估算）‌

将扭矩等效为一对反向力，施加在端面边缘。

‌缺点‌：易引起局部应力奇异，不推荐用于精确分析 ‌‌

‌三、偏心扭矩加载（Workbench 中）‌


若扭矩作用点不在几何中心：

‌建立局部坐标系‌：在目标偏心位置创建一个 ‌Coordinate System‌。

‌创建连接副（Joint）‌：将偏心点与原中心点通过 ‌Rigid Connection‌（刚性连接）绑定。

‌在偏心点施加 Moment‌：此时扭矩会通过刚性连接传递到原作用面 ‌‌

‌四、注意事项‌

‌单位统一‌：确保模型单位（mm 或 m）与扭矩单位（N·mm 或 N·m）一致。

‌边界条件‌：必须施加足够约束（如固定支撑）以避免刚体位移。

‌验证结果‌：可通过 ‌Probe → Force Reaction‌ 检查支座反力是否平衡施加的扭矩 ‌‌
