Altium Designer之Preferences：首选项设置详解

Schematic

General

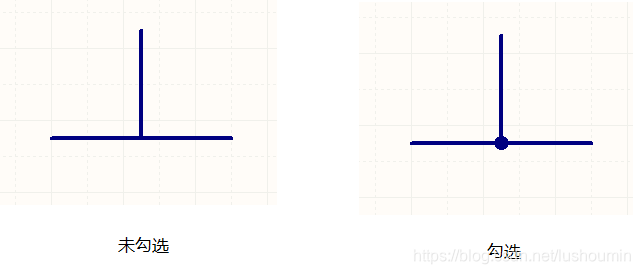

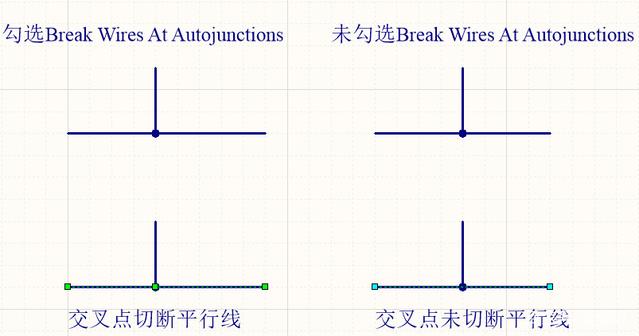

1.Break Wires At Autojumctions：交叉点切断平行线，切断之后两边可以单独选中进行编辑。

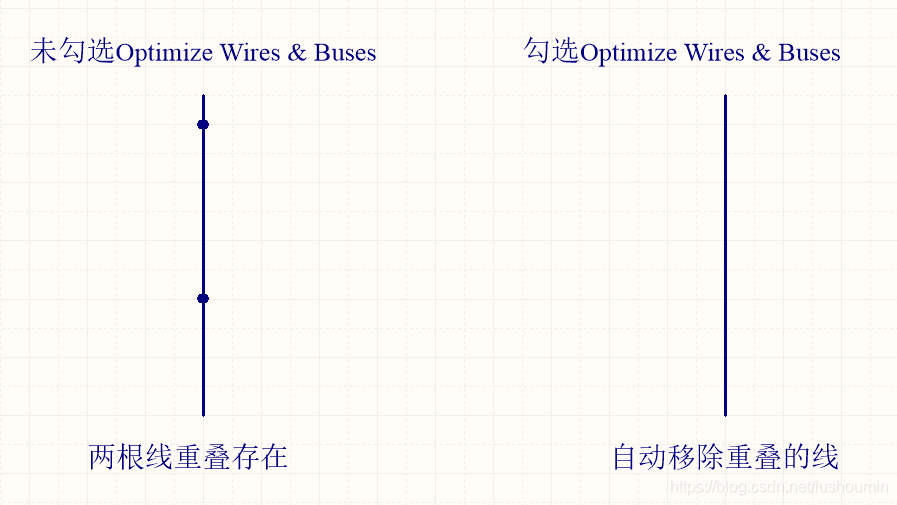

2.Optimize wires & Buses：防止不必要的导线、总线覆盖在其它导线或总线上，若有覆盖，系统会自动移除。

3.Components cut wires：当把元件放于一条导线上时，导线会自动分成两段，并两端与该元件连接起来。（勾选“optimize wires&buses”之后才能勾选）

4.Enable In-Place Editing：选中元件后，可以直接进行编辑，无需进入属性选项卡

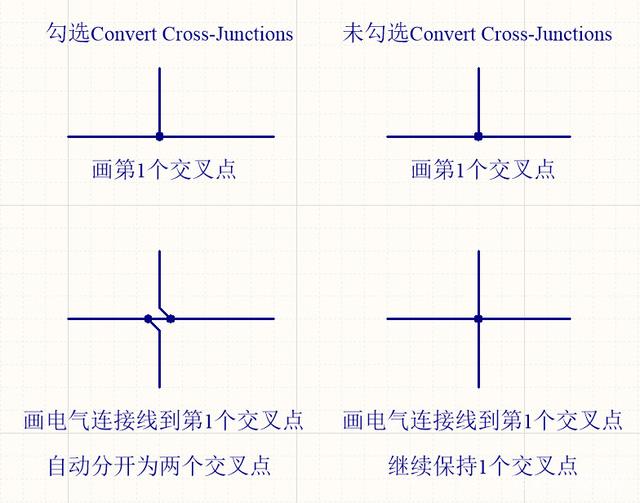

5.Convert Cross-Junctions：当两个电气连接线存在电气连接交叉关系时，是保持一个交叉点，还是自动把1个交叉点拆分为两个交叉点。

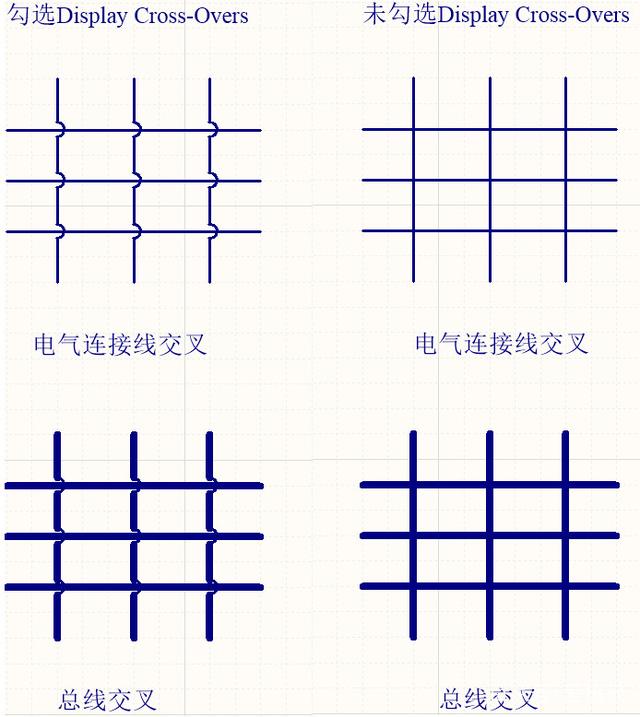

6. Display   Cross-Overs：当两个电气连接线交叉，且为存在电气连接关系时，显示电气连接线的交叉未连接符号。

7.Pin Direction：不勾选的话，即使原理图库 引脚 有方向也不显示。

8.Sheet Entry Direction：层次原理图入口方向。

9.Port Direction：Port方向。

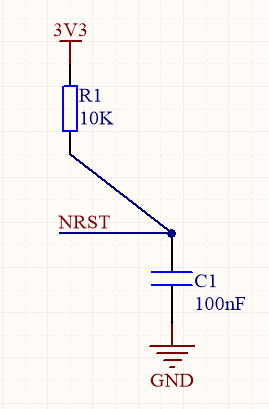

10.Drag Orthogonal：垂直拖拽。不勾选可以不垂直拖拽。

11.Pin Margin：引脚名称和数字，到引脚的距离。

12.Alpha Numeric Suffix：多part元件命名后缀。

13.Auto-Increment During Placement：管脚放置时，名称和数字自动增加数。（remove leading zeroes自动删除前导0）

14.Default Blank Sheet Size：默认空白图纸大小。

15.Templates：原理图模板。

Graphical Editing

1.Clipboard Reference：复制、剪切时，要求指定参考点（光标到器件的相对位置）。

2.Add Template to Clipboard：可以将当前图纸模板复制到剪贴板。

3.Convert Special Strings：特殊字符串转换。

4.Center of Object：移动元件时光标自动跳到参考点或元件中心。（优先对象电气热点）

5.Object's Electrical Hot Spot：移动元件时光标自动跳转到最近的引脚（电气热点）

6.Auto Zoom：跳至组件时原理图图纸自动缩放。

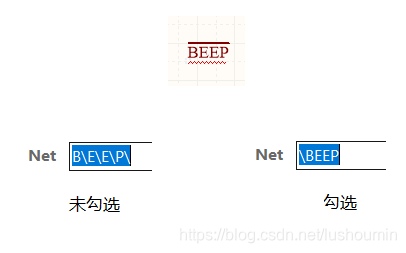

7.Single '\' Negation：在字符串前加'\'，可以是字符串上方加横杠。

8.Double Click Runs Inspector：在原理图中双击一个对象时，不是弹出对象属性对话框，而是检查器面板。

9.Confirm Selection Memory Clear：清空选择存储器时，需要确认。

10.Click Clears Selection：选中多个元器件后，点击空白处取消选中。（不勾选的话，只能按shift+c）

11.Shift Click To Select：按住shift+左键才能选择元件。

12.Always Drag：拖动器件时，电器连接始终保持。

13.Reset Parts Designators On Paste：粘贴时重置元件编号。

14.Auto Pan Options：放置元器件时，放到边界附近页面自动平移，的相关设置。

15.Color Options：选中框的颜色。

16. Cursor  ：放置元件时的光标类型。

Compiler

1.Errors & Warnings：选择编译错误和警告是否显示以及颜色。

2.Auto-Jjunctions：自动节点相关设置。

Library AutoZoom

1.原理图库切换器件之后自动缩放设置。

Grids

1.Grid Options：栅格类型

2.Imperial Grid Presets：英制栅格

3.Metric Grid Presets：公制栅格

4.Snap Grid：捕捉栅格。

5.Visible Grid：显示栅格。

6.Electrical Grid:电气栅格。放置元件时，当元件与周围电气实体的距离在电气栅格的设置范围内时，元件与电气实体会互相吸住。

Break Wire

1.断线相关设置

PCB Editor

General

1.Online DRC：在线DRC

2.Object Snap Option：对象捕捉选项

       Snap To Center：移动焊盘或过孔时，光标将捕捉到对象的中心。移动零部件时，光标会捕捉到零部件的参考点。 移动轨迹线段时，光标会捕捉到顶点。

       Smart Component Snap：光标会出现在该相关组件相对于光标最近的焊盘上。

       Snap to Room Hot Spots：光标跳到电气热点。

   3.Double Click Runs Inspector：鼠标双击则运行检视器。

4.Remove Dupliates：系统准备输出数据时检查并删除重复的图元

5.Comfirm Global Edit：确认全局编辑

6.Protect Locked Objects：保护被锁定的对象（不能框选）

7.Confirm Selection Memory Clear：清空选择存储器时，需要确认。

8.Click Clears Selection：选中多个元器件后，点击空白处取消选中。

9.Shift Click To Select：按住shift+左键才能选择元件。

10.Smart Track Ends：智能轨道末端将重新计算网络，以便它们来自轨道末端而不是最短距离。

11.Display popup selection dialog：选择共同放置的对象时，可以在PCB编辑器中使用弹出选择对话框。

12.Rotation Step：元件旋转角度

13.Cursor Type：光标类型

14.Comp Drag：拖动零部件时，所有连接的是否保持

15.Ask when moving rooms containing No Net/Locked Objects ：移动无网络/锁定对象时，弹出确认对话框。

Board Insight Display

Available Single Layer Modes（shift+s进行切换）

       Hide Other Layer：在单层显示下，隐藏其它层

       Gray Scale Other Layer：在单层显示下，其它层变灰

       Monochrome Other Layer：在单层显示下，其它层变单色

Interactive Routing

Routing Conflict Resolution（走线冲突解决）

       Ignore Obstacles：忽略障碍（强连）

       Push Obstacles：推挤障碍

       Walkaround Obstacles：环绕障碍

       Stop At First Obstacles：在第一个障碍处停止

       Hug And push Obstacles：紧贴并推挤障碍

       AutoRoute On Current Layer：在当前层自动布线

       AutoRoute On Multiple Layer：在多层自动布线

Interactive Routing Options（交互走线选择）

       Restrict To 90/45：只能走45°或90°（不选的话，按alt+shift+空格，可以任意角度）

       Follow Mouse Trail：随鼠标拖曳而推挤障碍物

       Automatically Terminate Routing： 走线到达端点时，即停止该段走线。

       Automatically Remove Loops：走线路径形成一个回路时，即自动删除其中一段走线，以避免不必要的重复走线。

       Allow Via Pushing：允许推挤过孔
