使用Altium Designer软件绘制STM32原理图完整教程

1、AD软件的安装

本次使用的Altium Designer软件是从公众号“”后台回复 Altium Designer 会给出百度网盘的安装包和超级详细且正确的安装步骤和汉化文件，在这里就不在进行安装和汉化的演示了。

2、绘制STM32最小系统电路原理图

使用现成的元件库进行绘制：

   元件库网盘：
https://pan.baidu.com/s/1JeVt-3p6jqFJ8sFBesmmkg#list/path=%2F

   提取码为：omf8

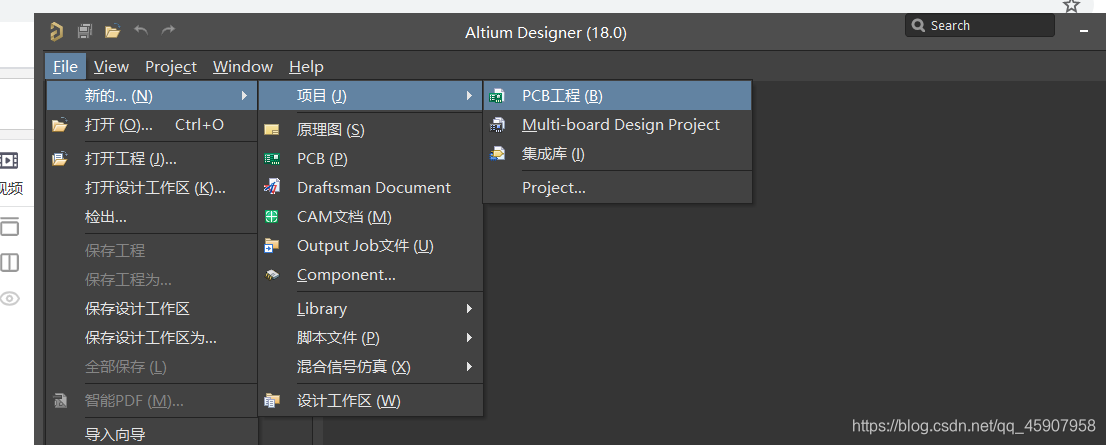

新建工程，如图所示：

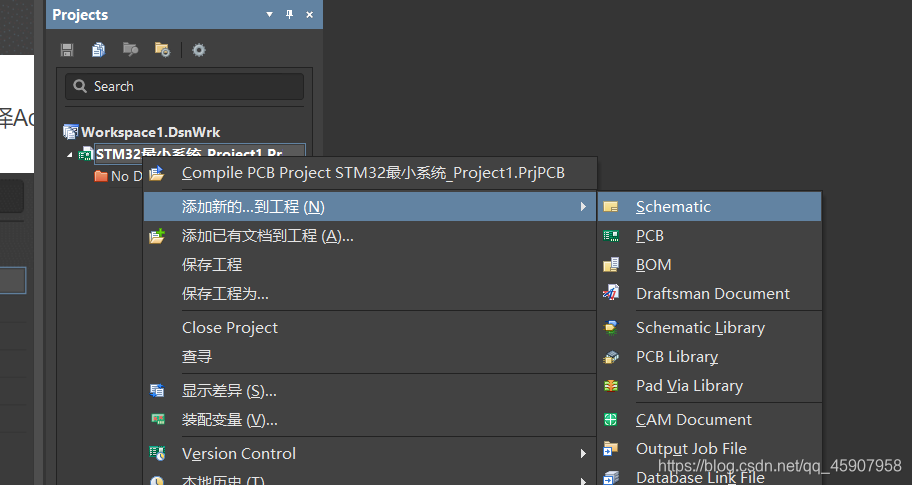

   添加文件

   选中需要添加文件的工程，右击后，选择添加新的…,第一个是原理图的文件，第二个是PCB文件。此处先选择原理图文件。

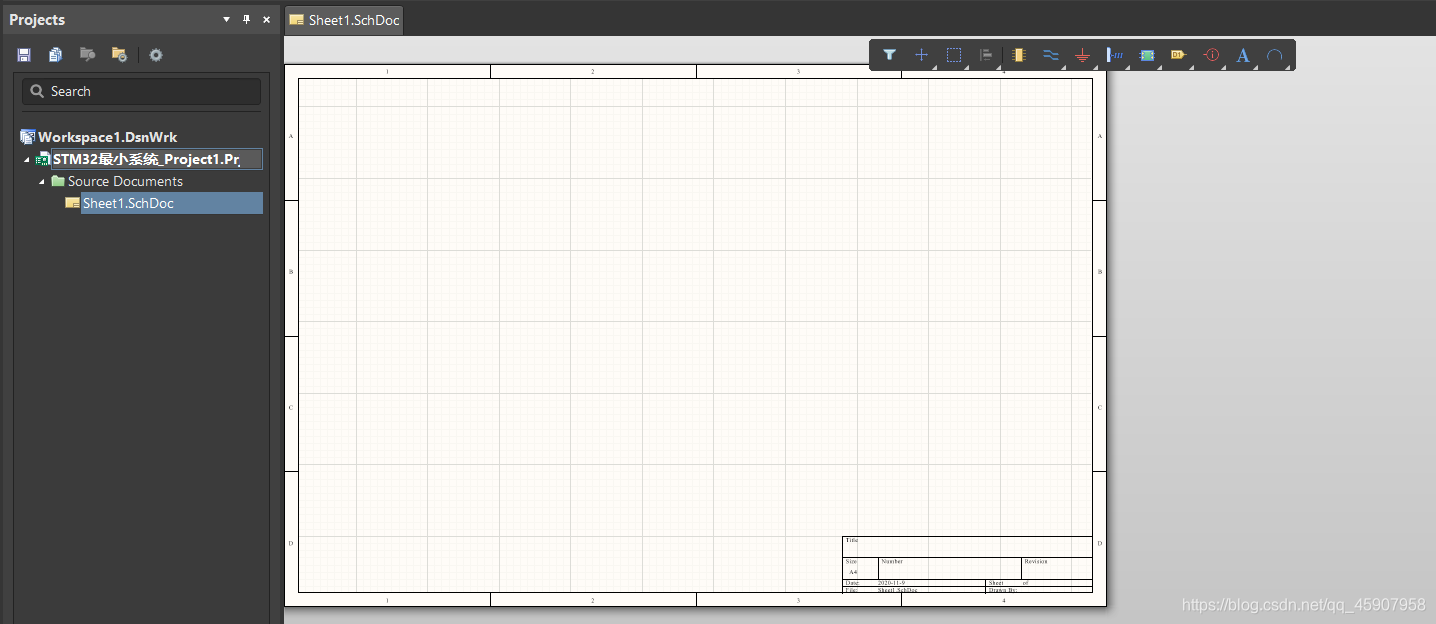

   然后就会出现以下的界面；

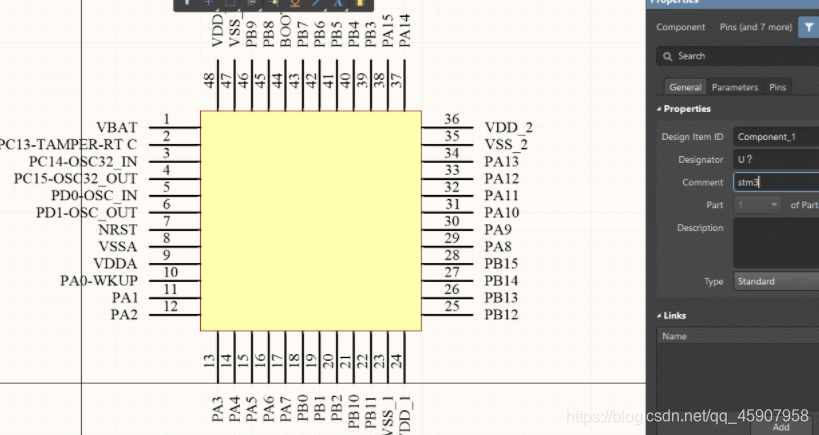

   先进行芯片的绘制：

   点击上方小黄标，进行芯片放置；然后就可以才刚才下载的元件库中选择；

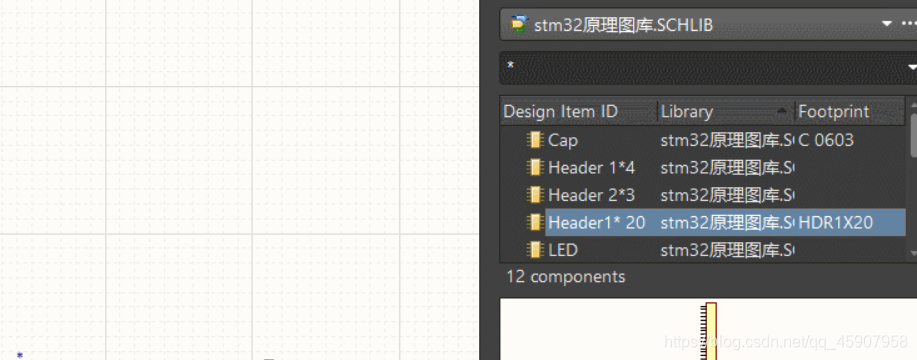

   然后继续放置排针：从下载的元件库中选择：如图所示：

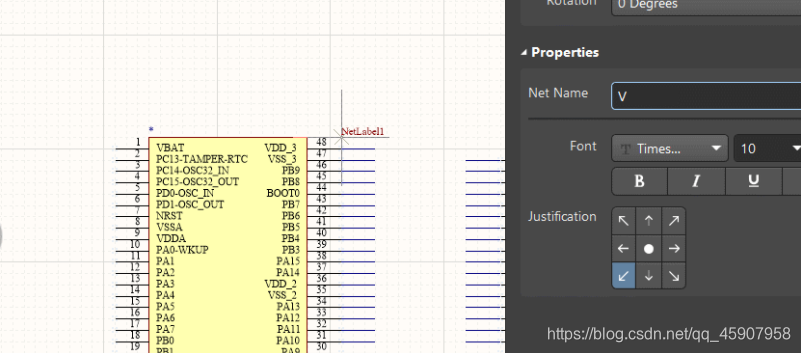

放置网络编号（其他网络编号放置同下图操作）

   在还没有放置之前，按Tab键会弹出一个小窗口，对网络编号名称进行修改


   同时按照视频的要求把剩下的所有元件绘制完整：

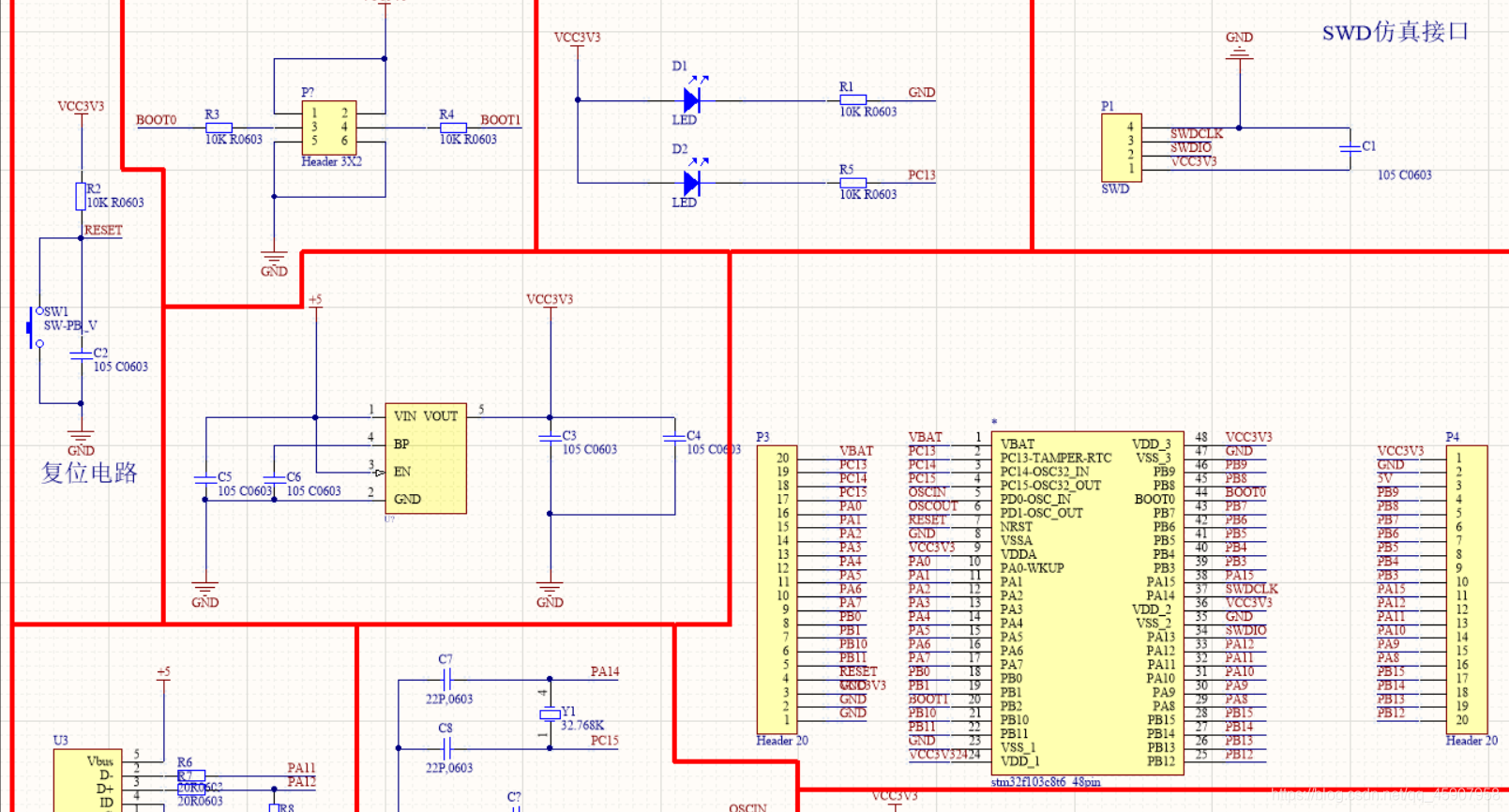

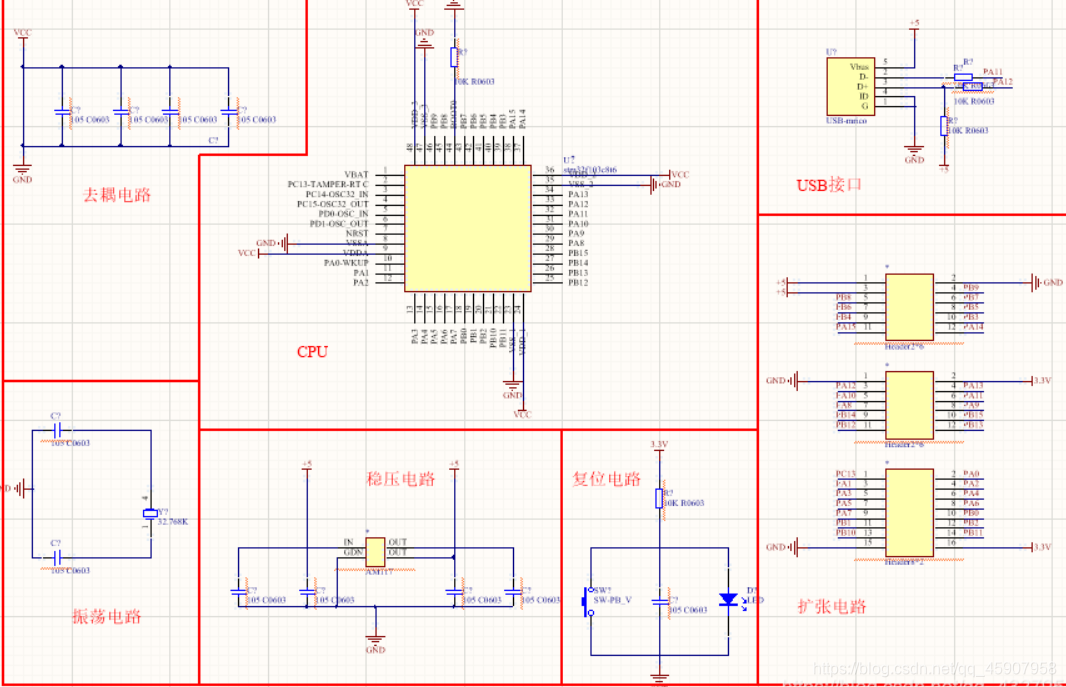

   至此一个STM32最小系统完成。

   1、先查看STM32最小原理图样式

   首先打开一个网页：https://www.st.com/content/st_com/en.html

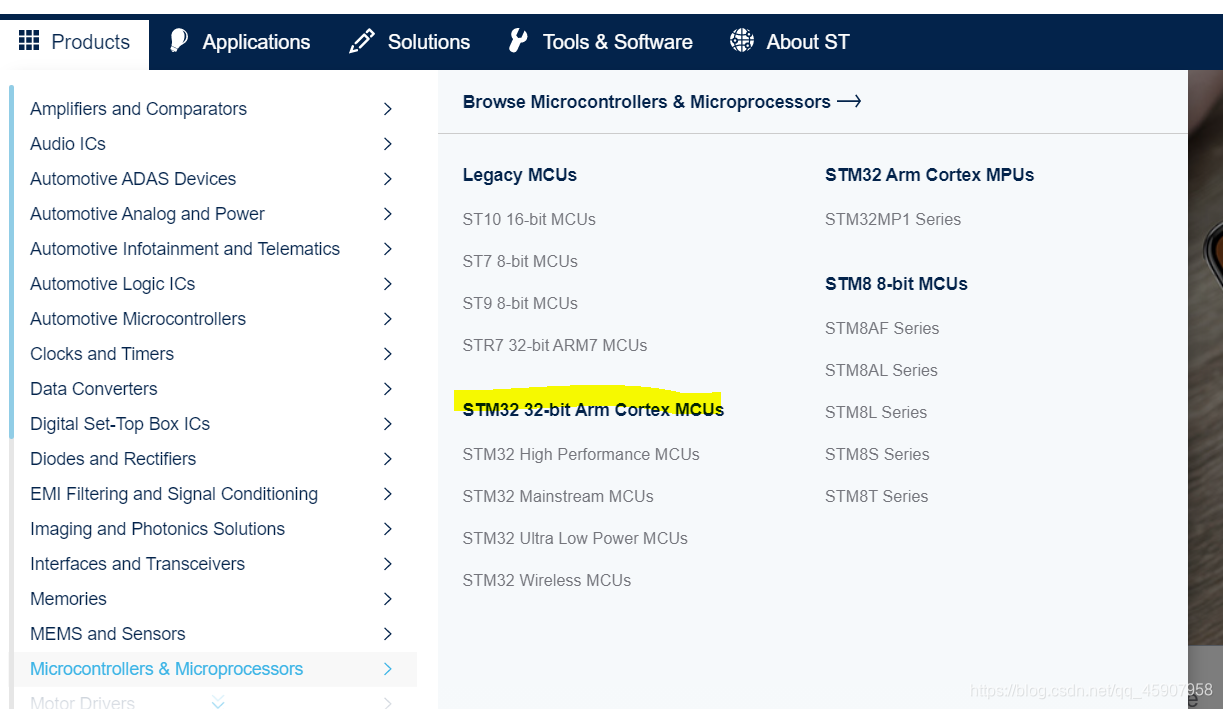

   然后选择Products->Microcontrollers & Microprocessors->STM32-bits Arm   cortex MCUs

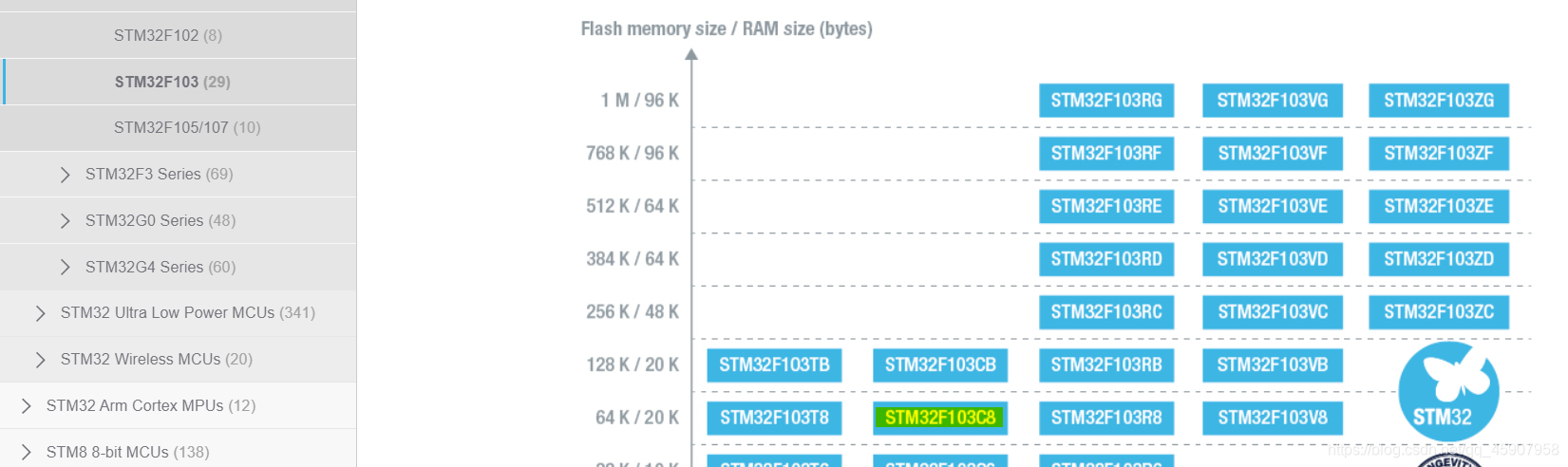

   然后在左边的菜单栏上选择STM32 F1series->STM32F 103,接下来在右边页面上选择STM32F103C8

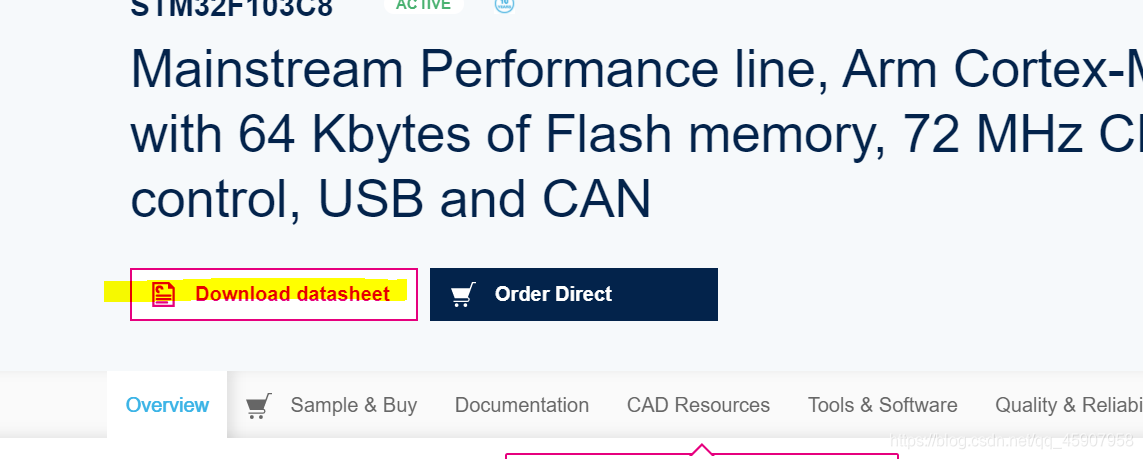

   然后选择“Download…”


   然后在文档中可以查看所需的原理图。

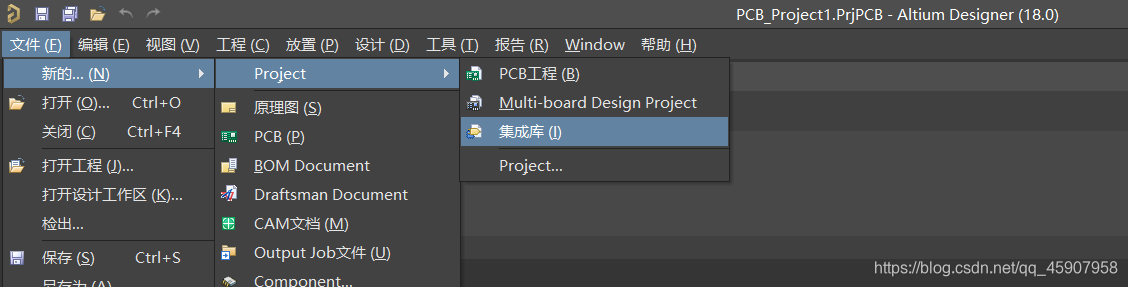

接下来进行创建元件库工程：


   然后添加文件：

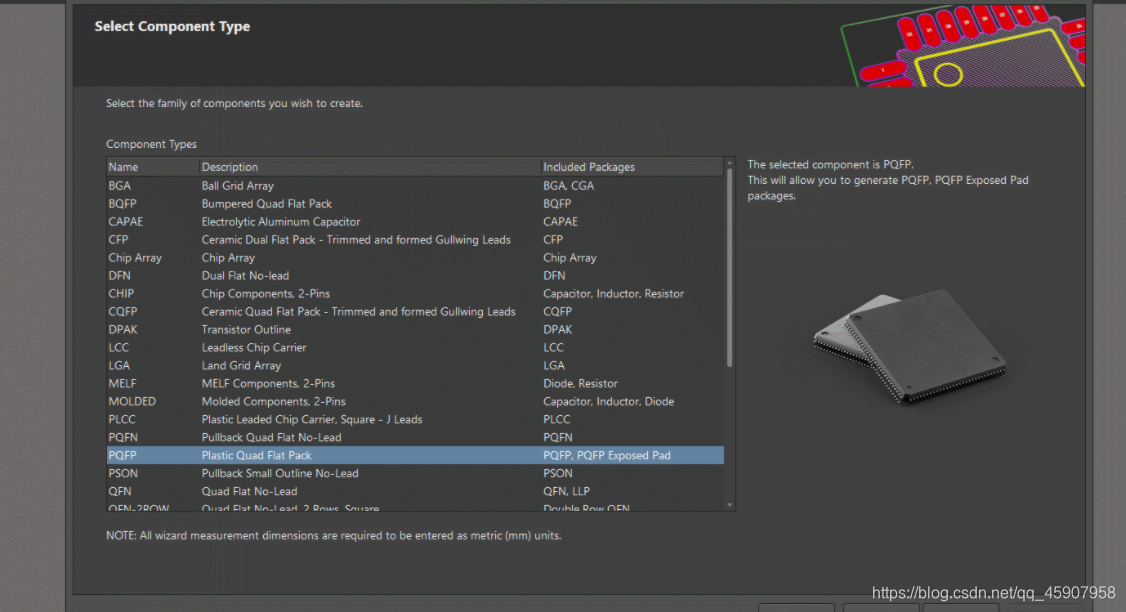

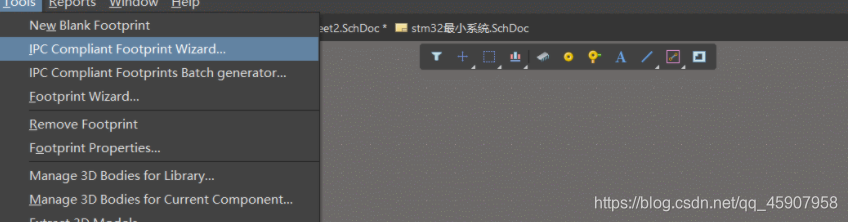

   使用系统自带的封装

   芯片 PCB封装

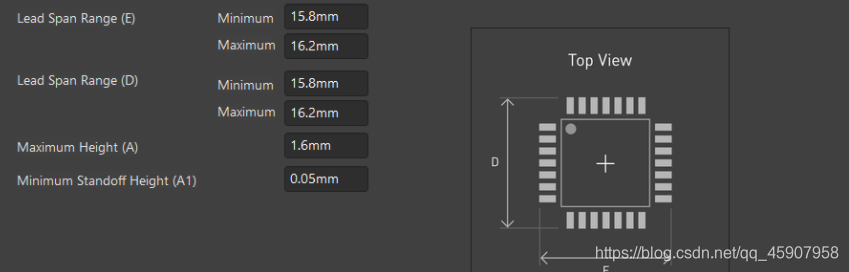

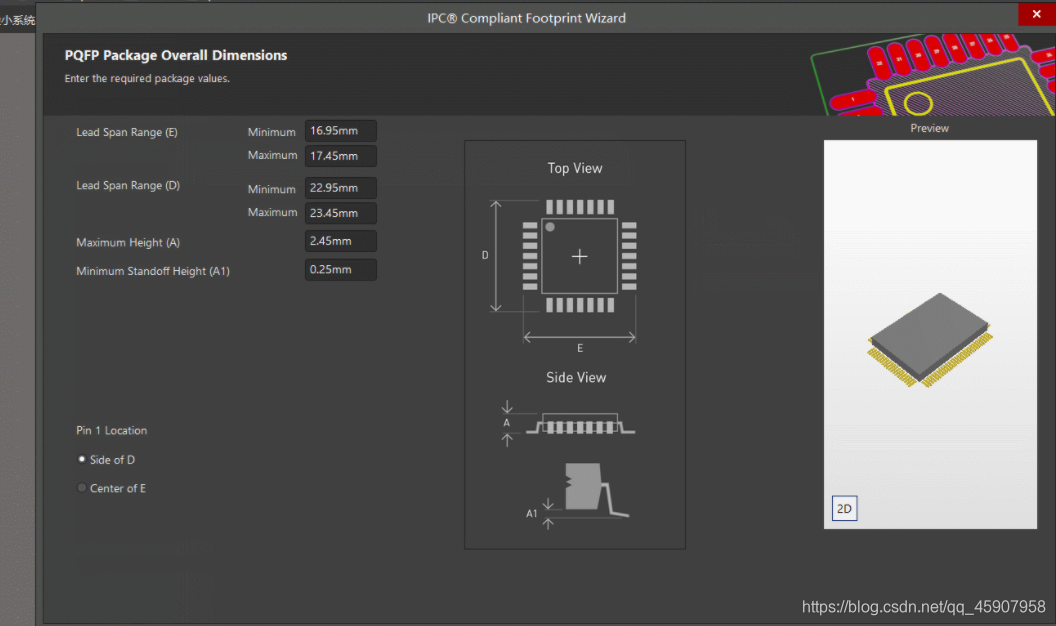

   对照文档，填写封装参数

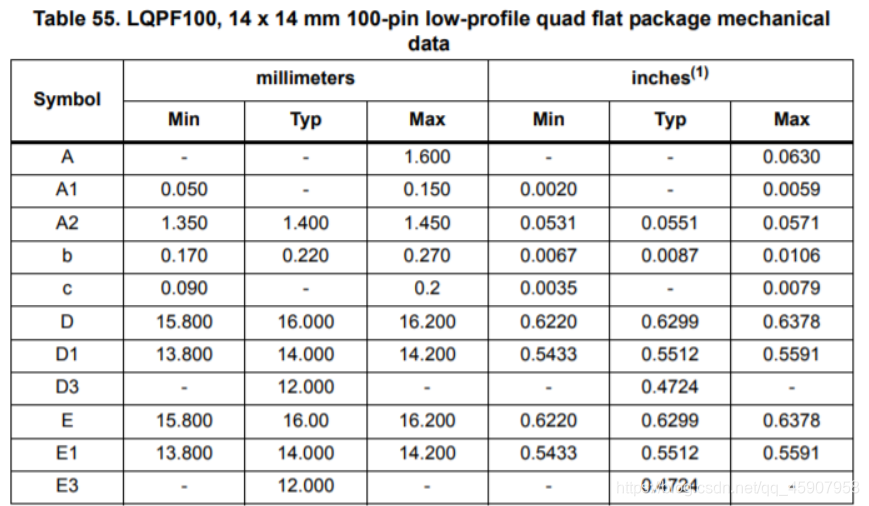

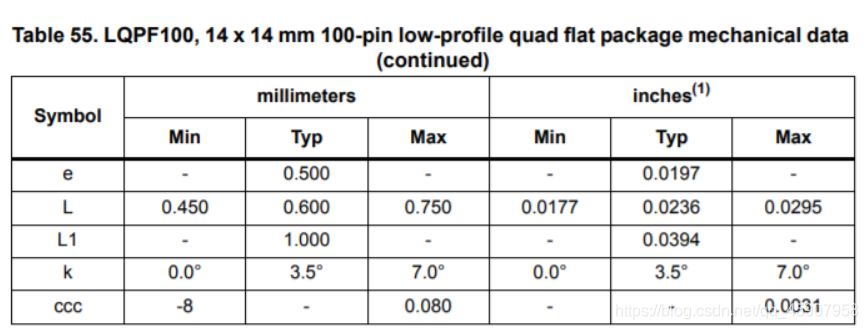

   参数表




   上面是参照参数表修改后的参数

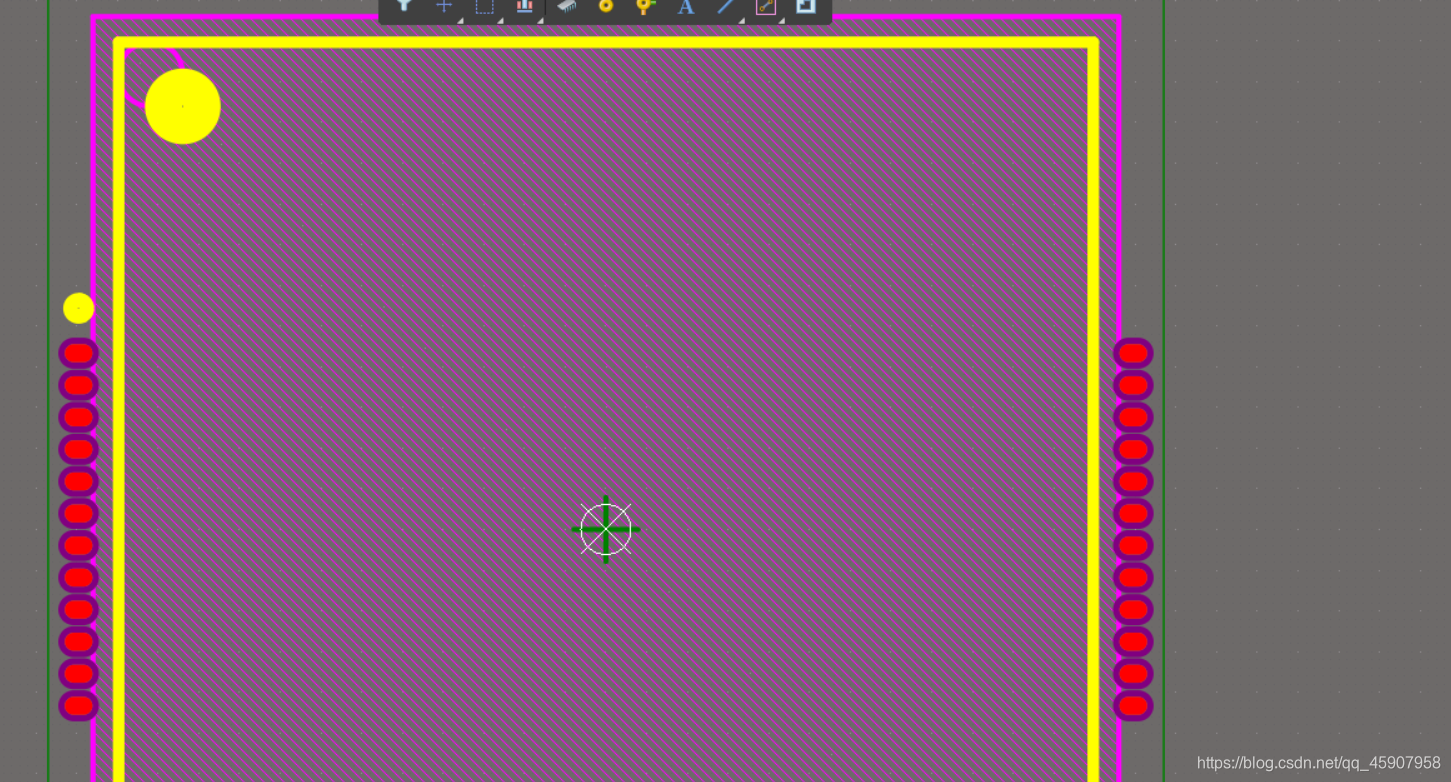

   然后一直点击“NEXT”，直到结束，得到以下结果：

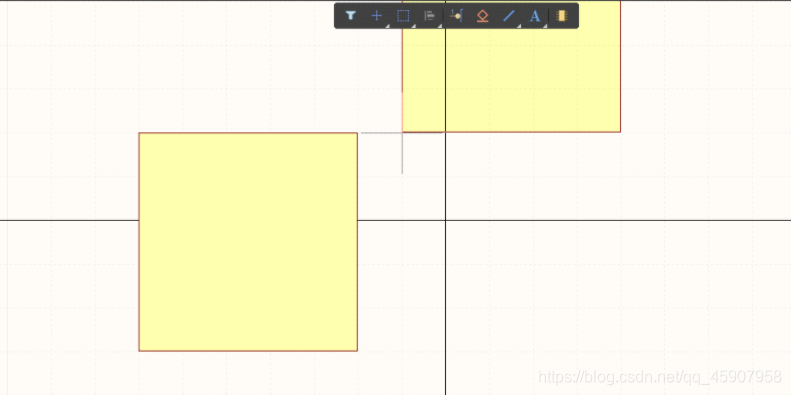

   然后进行芯片SCH封装

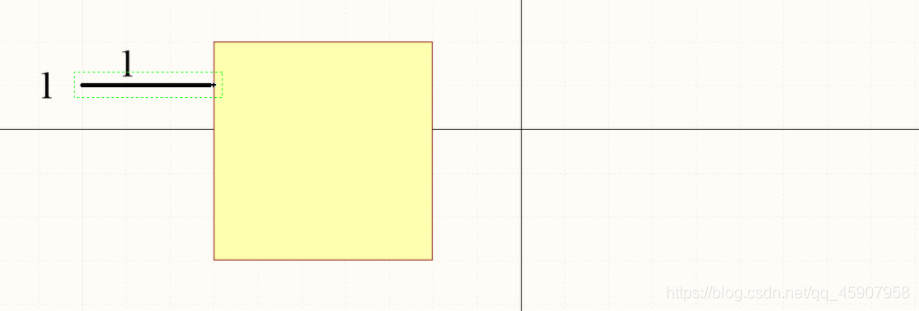

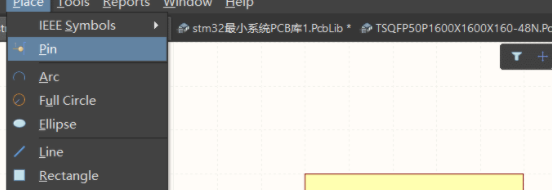

   然后放置引脚：

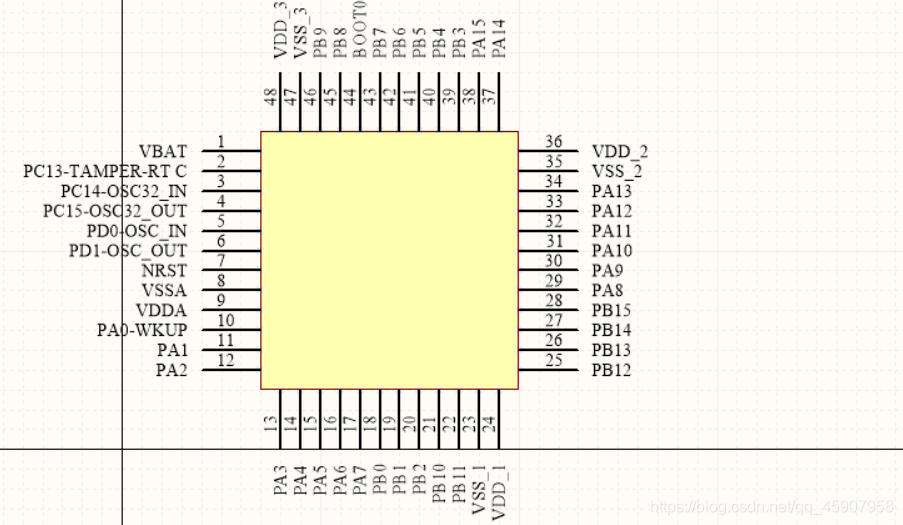

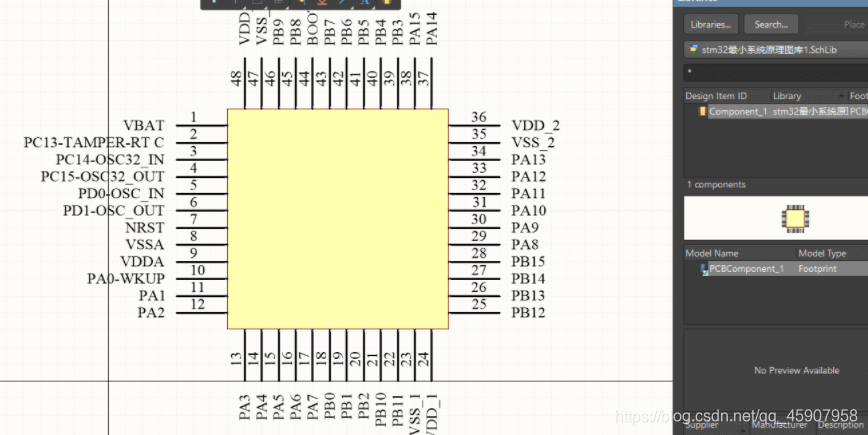

   参照文档，将芯片所有的引脚和引脚标识放置好

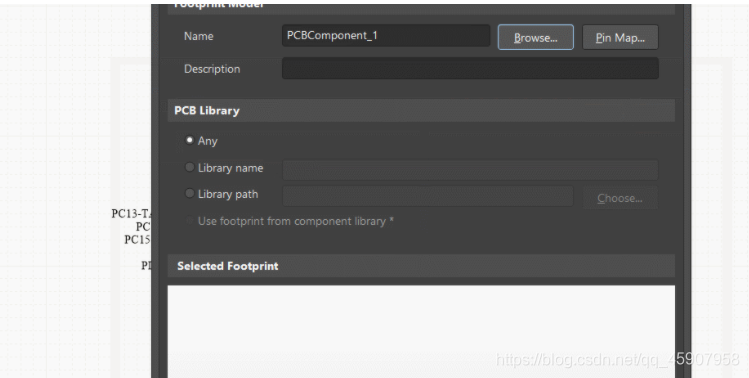

   添加画好PCB封装


   修改元件名称


   生成库文件

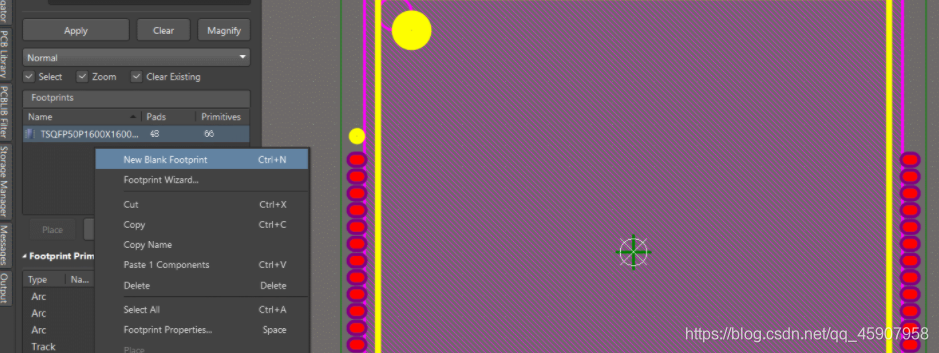

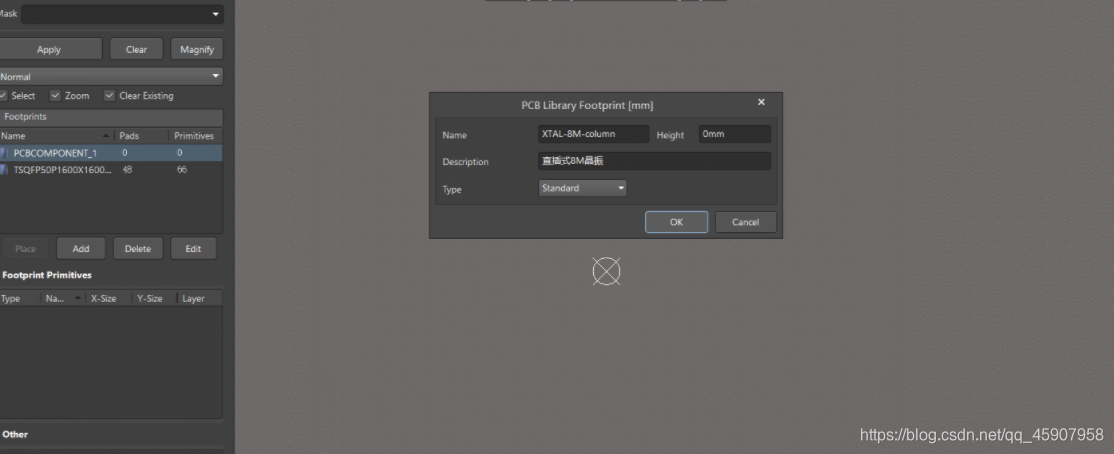

   接下来进行元件的创建：

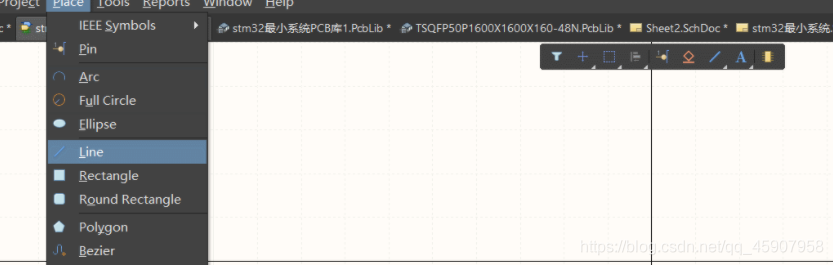

   放置走线

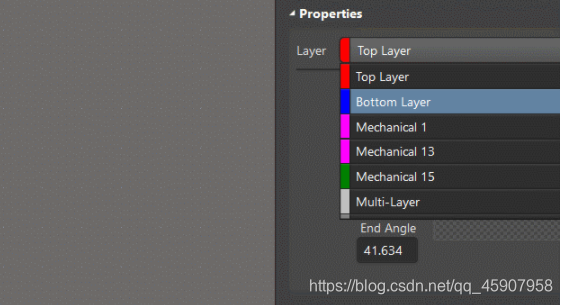

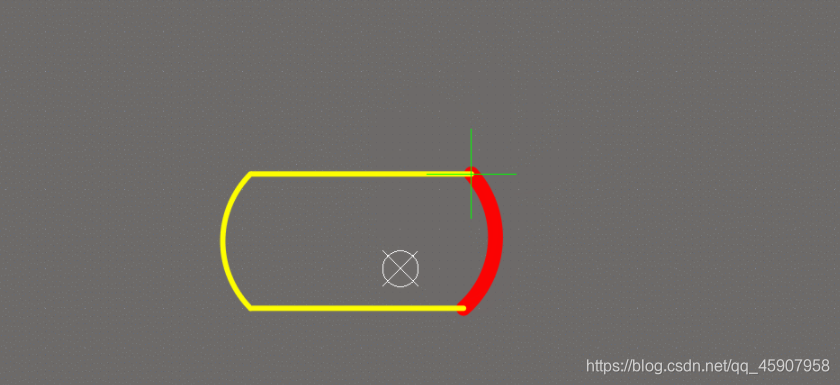

   放置圆弧

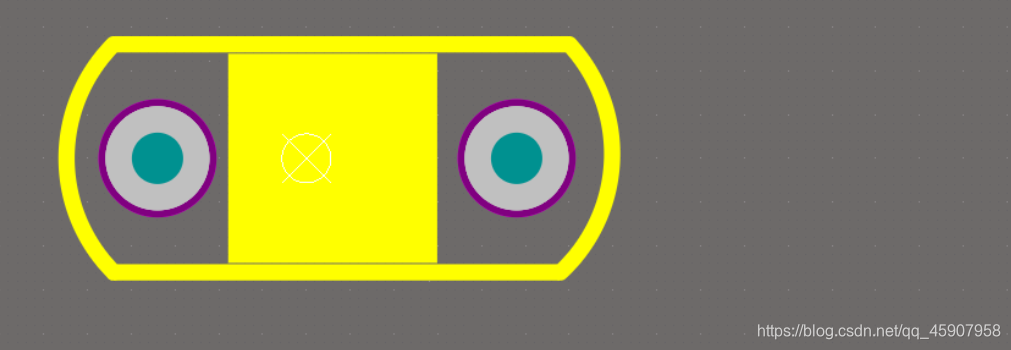

   完成后结果为：


   然后继续创建一个新的元件，画好线条后面添加画好PCB封装，修改元件名称，生成库文件方法与上面一样。

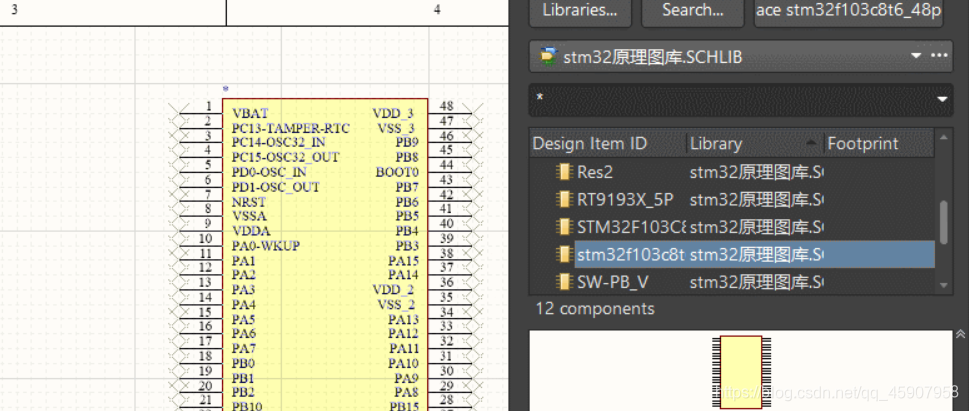

   然后利用自己创建的元件库来进行绘制原理图，和上面的步骤一样：

   绘制好的原理图为：

至此自己创建的元件库来绘制电路原理图就完成了，

总结

第一次使用AD软件来进行STM32最小系统的原理绘制图，使用上很棘手，不知道怎么去使用，看过视频后，才有一定的头绪，然后就是用了现成的元件库来绘制和自己创建元件库来绘制原理图，前者使用起来很方便，但是对STM32最小系统没有更好的理解，自己建立元件库对于STM32最小系统的理解会深一些，同时建立过程是很复杂的过程，在过程中遇到了很多的问题，也通过百度，视频和同学的帮助下解决了不少，接下来要更好的练习这个软件。
