Altium Designer绘制PCB教程（二）

本教程以绘制4x4矩阵键盘为例，在绘制PCB前，请确保你已安装Altium Designer。 本节主要教大家为元器件绘制原理图，了解器件原理图的概念。

1 基本概念

器件的原理图是对器件外形的提炼和简化，绘制 电路图  会更加简洁美观。

2 绘制流程

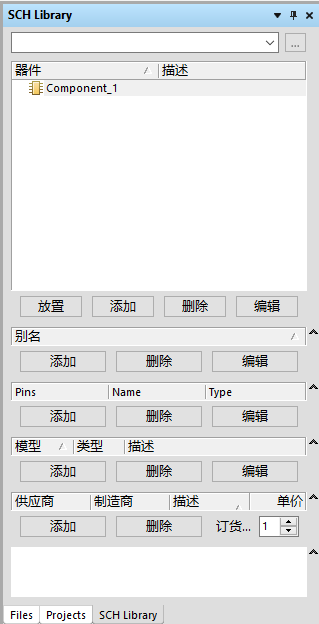

下面为按键绘制原理图，选中matrixKeyboard.SchLib进入原理图绘制界面，在左侧导航栏下点击SCH Library进入器件列表：

单击Component_1进入编辑，在Altium Designer顶部导航栏点击

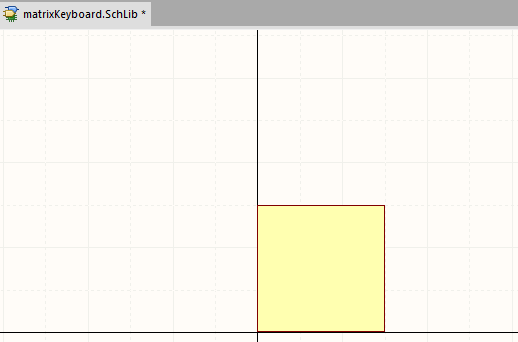

在这里可以选择画笔来绘制需要的器件外形，也可以直接使用放置矩形来作为按键的外形：

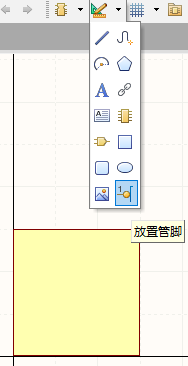

放置矩形后可以添加一个圆圈表示按钮(当然，也可以不加)，然后再为按键添加四个引脚，点击 绘图工具 ，选择放置管脚：

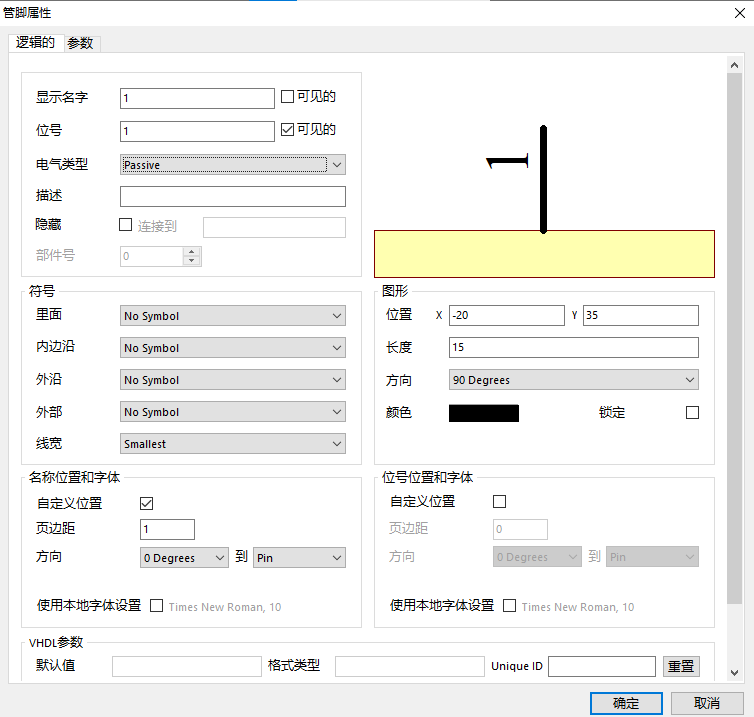

当出现管脚时，按一下键，进入管脚属性设置界面：

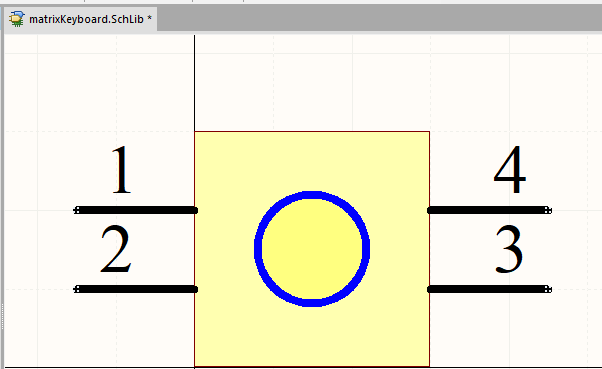

依次放置完四个管脚后如下所示：

{% note warning flat %}
注意：

   如果出现管脚无法靠近矩形的情况，可以点击顶部导航栏的网格设置捕捉栅格大小为1Grid。

   {% endnote %}

到这里，一个按键的原理图就算是基本绘制完成了，不过还要修改一下器件属性。

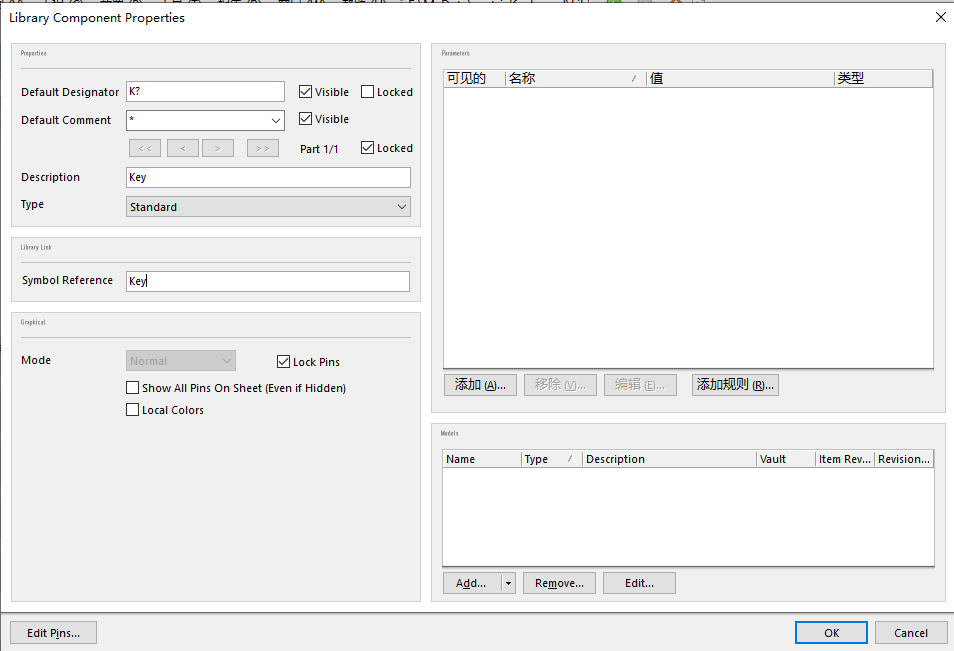

在左侧导航栏的SCH Library中双击Component_1进入器件属性修改界面：

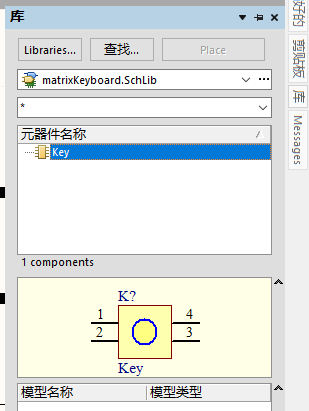

修改完成并保存后，可以在右侧导航栏查看原理图库：

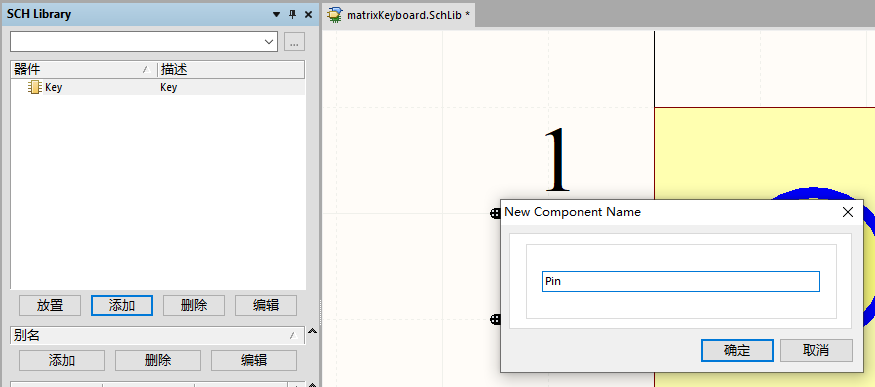

按照以上方法，可以再绘制一个8Pin的排针，在左侧导航栏点击添加：

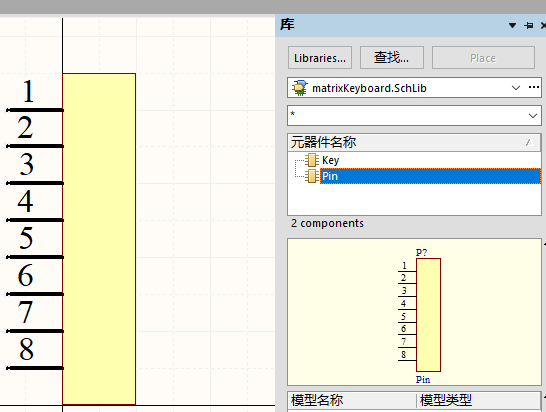

绘制好8Pin排针后如下所示：
