Altium Designer原理图绘制教程

• 本文章讲解一些从原理图库到原理图的基本用法。

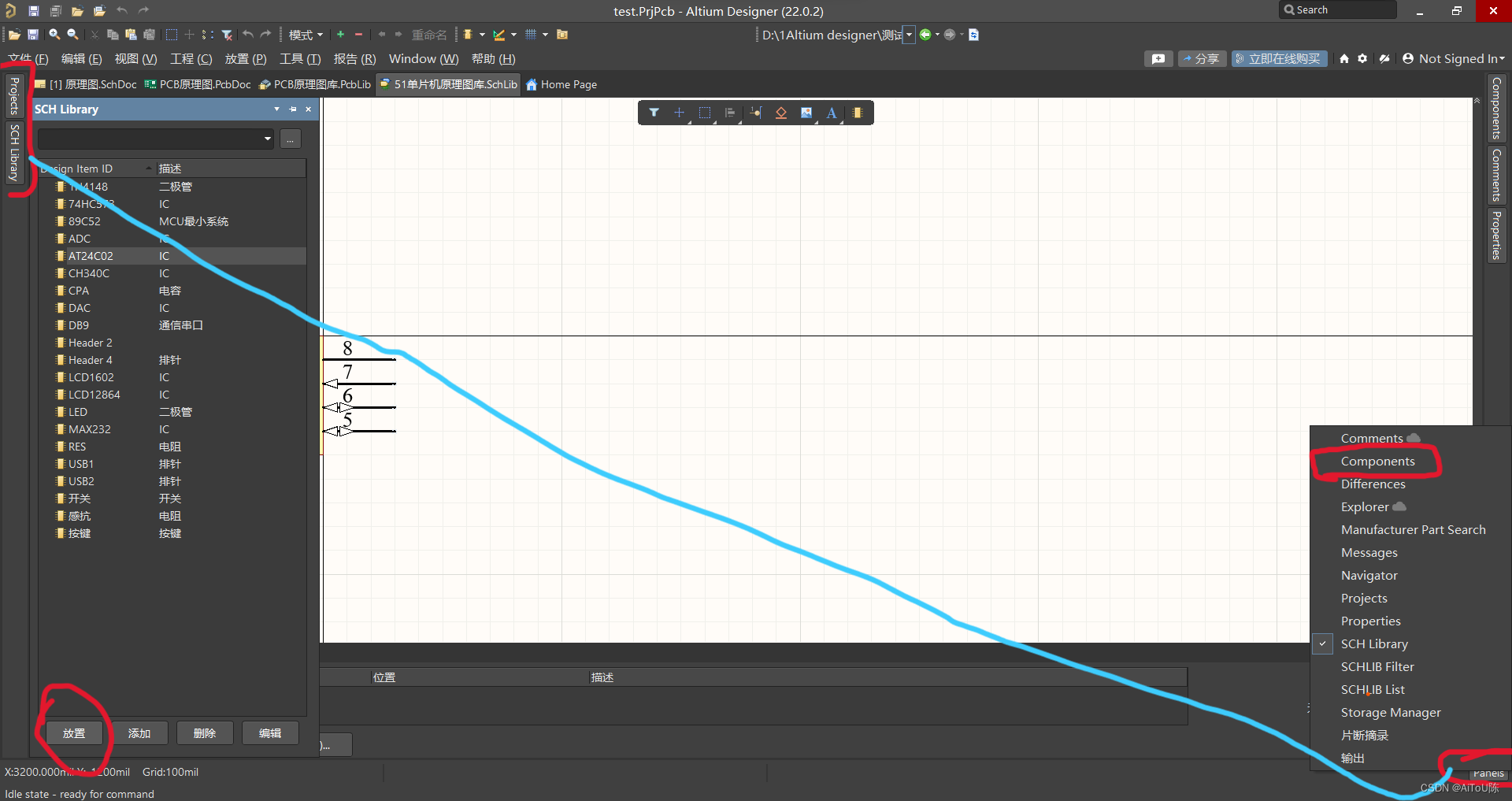

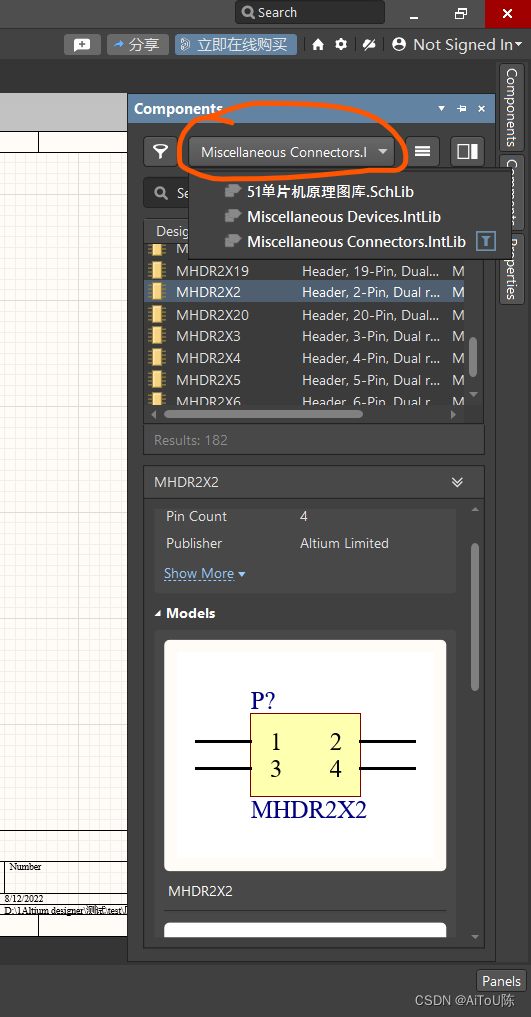

在原理图中调用原理图库中的原件有两个方法，一个是先进入原理图库的SCH Library的界面，选择 放置 后会自动跳转，另外值得一提的是，左侧有几个栏款却决于右下角Panels你有没有勾选（如图）。 在原理图中调用原理图库中的原件另一个方法，打开原理图 - Components（Panels中打开）- 右栏选择目标库 - 按左键拖动即可。

对已有原理图可以通过 设计 中来生成原理图库。 元器件内部走“线”，外部走“管脚”或者“导线”。 原理图库用来绘制元器件，元器件的连接在原理图中操作，所以在元器件库中只画元器件，外部的线就不要画了，要甄别哪些是元器件的东西，哪些不是。 复制元器件也可以按住Shift在用鼠标左键点击拖动。 在绘制原理图时发现元器件有错误，就打开原理图库修改一下再在左栏 右击元器件，选择更新原理图。 绘制原理图时对于管脚上的红色字体是 网络标签，在放置中选择网络标签。

• 原理图中还需要对绘制好的元器件进行Value值，编号，封装形式进行修改。

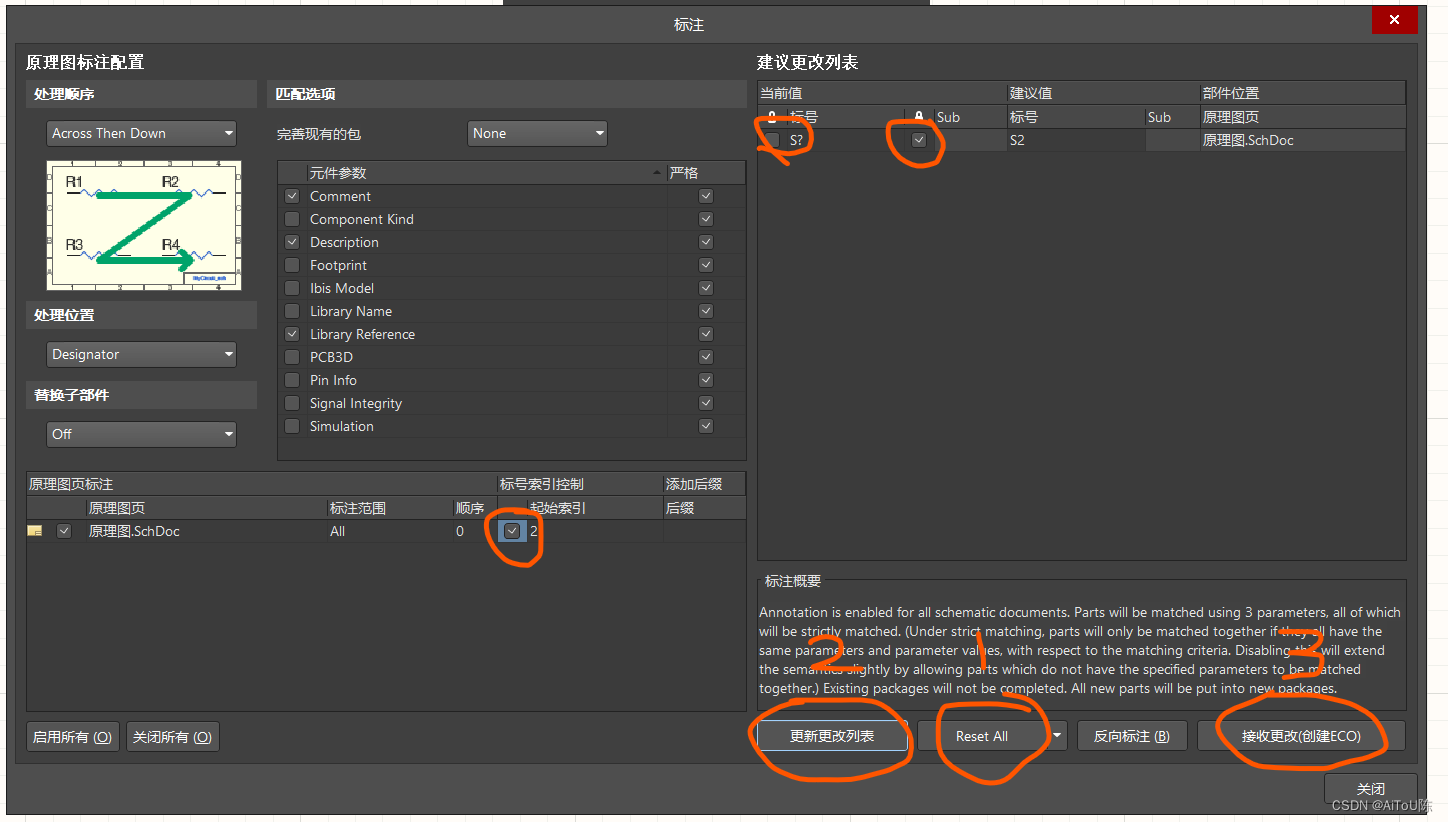

编号修改：工具 - 标注 - 原理图标注 - 按要求修改勾选选项 - Reset All - 更新更改列表 - 接受更改 - 执行变更。 左上角绿色部分是变更顺序。初始索引：编号开始值。 最后手动单独修改核对。（双击目标文字）

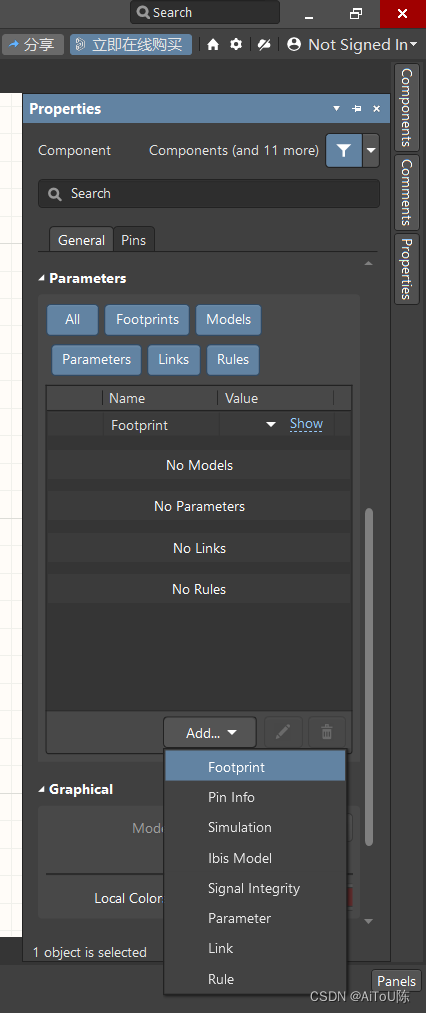

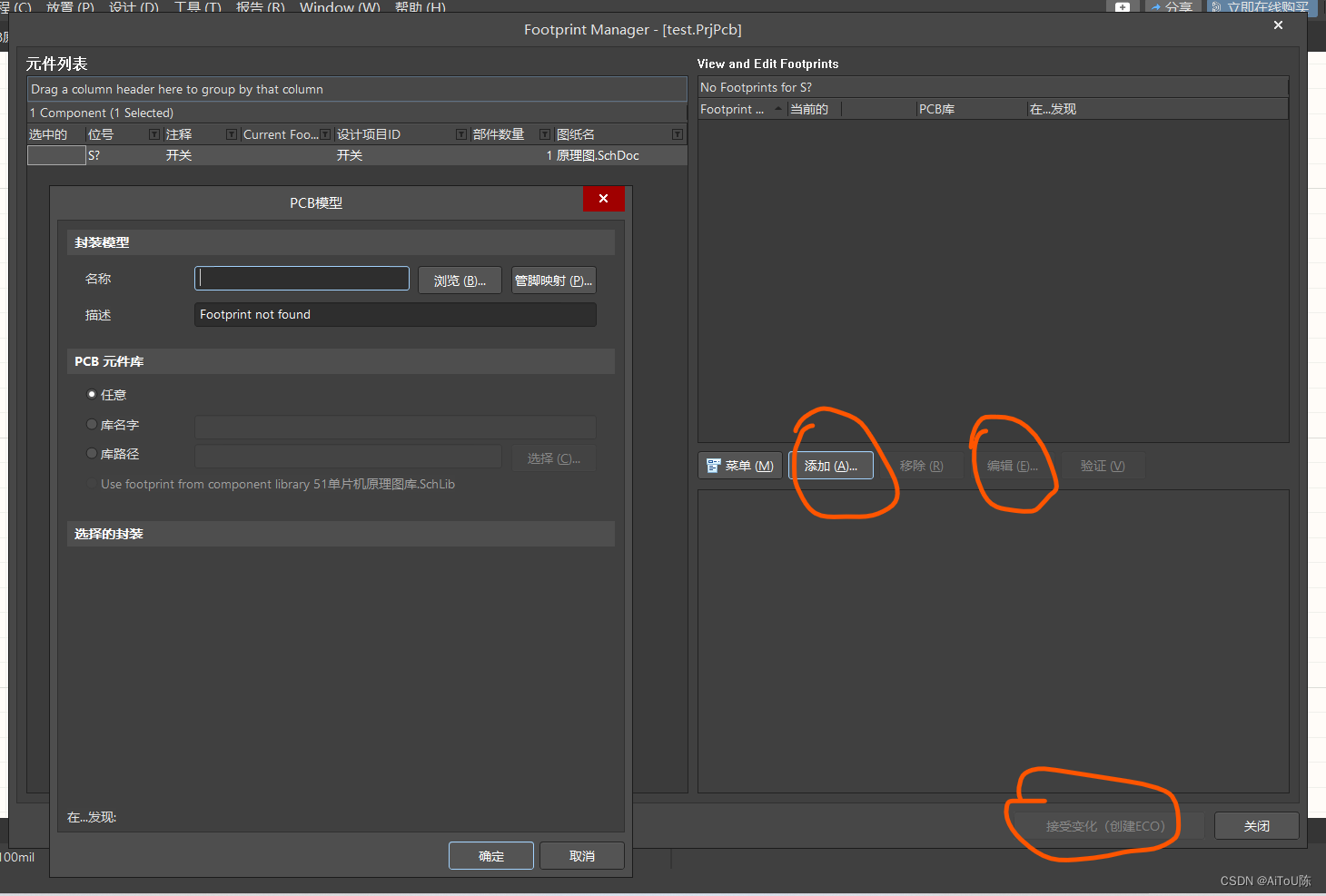

Footprint修改：工具 - 封装管理器 - 左侧栏选择目标（可多选） - 添加封装形式- 接受变化 - 执行更改。 也可以单独双击元器件，进行单独修改Footprint。

前一篇文章讲了阵列粘贴，在用这个操作的时候得先配置好序号，管脚形式，间距，角度后会更方便，后面复制的都会按照第一次配置的进行复制。 空格在放置的时候可以起到90度旋转的作用，同时 按Y/X起到对y轴或者x轴镜面翻转。
