Altium Designer的PCB板绘制完整教程

Altium Designer的PCB板的绘制

• 一.原理图导入PCB板 二.元器件的布局 三.布线 四.覆铜 五.电气规则检查

一.原理图导入PCB板

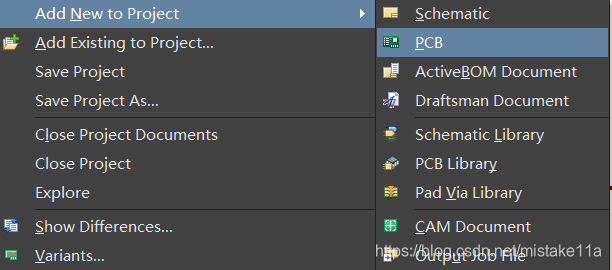

新建一个PCB板，并保存(如果不保存，无法导入)。


   点击 Design ，然后到如到你新创建的PCB板中。Add rooms勾去掉，然后点击执行。

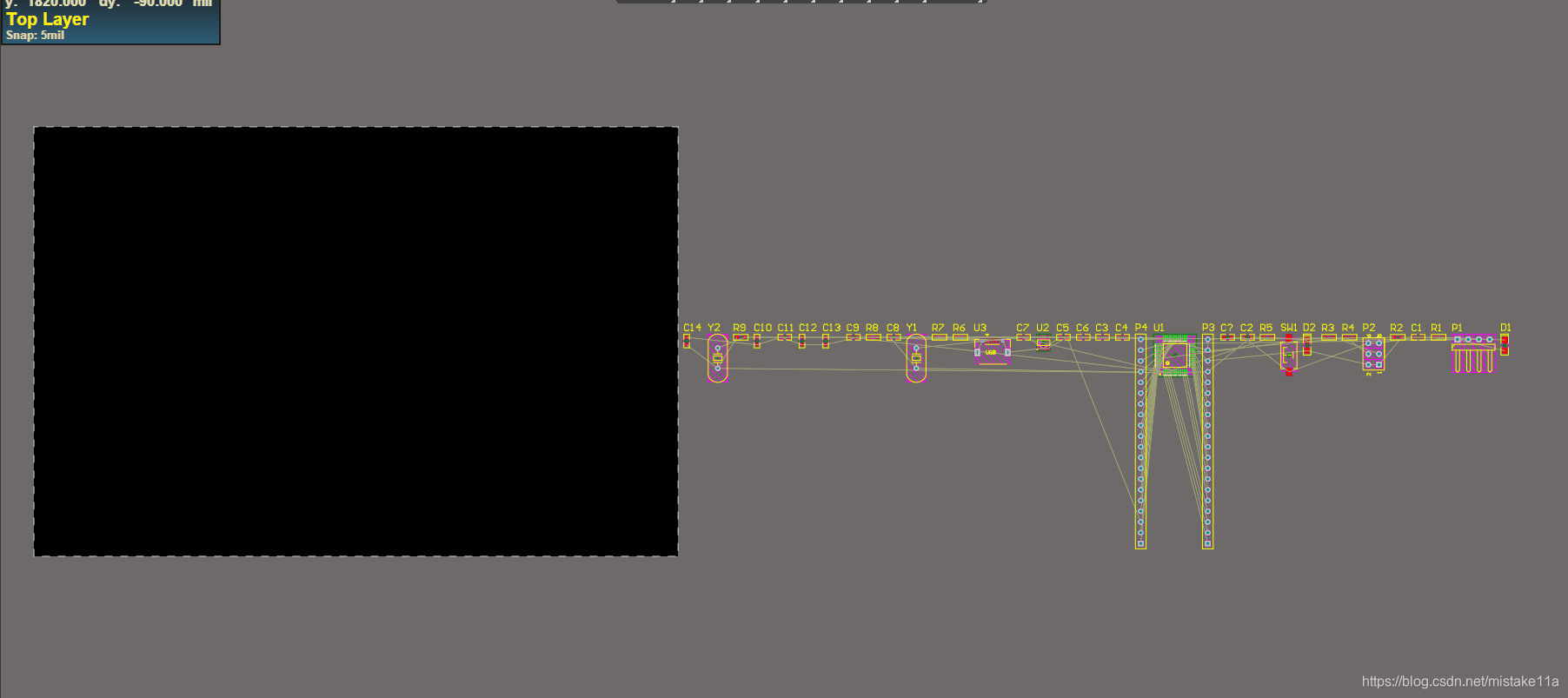

   此时，原理图的内容已经被全部导入PCB板。

二. 元器件 的布局

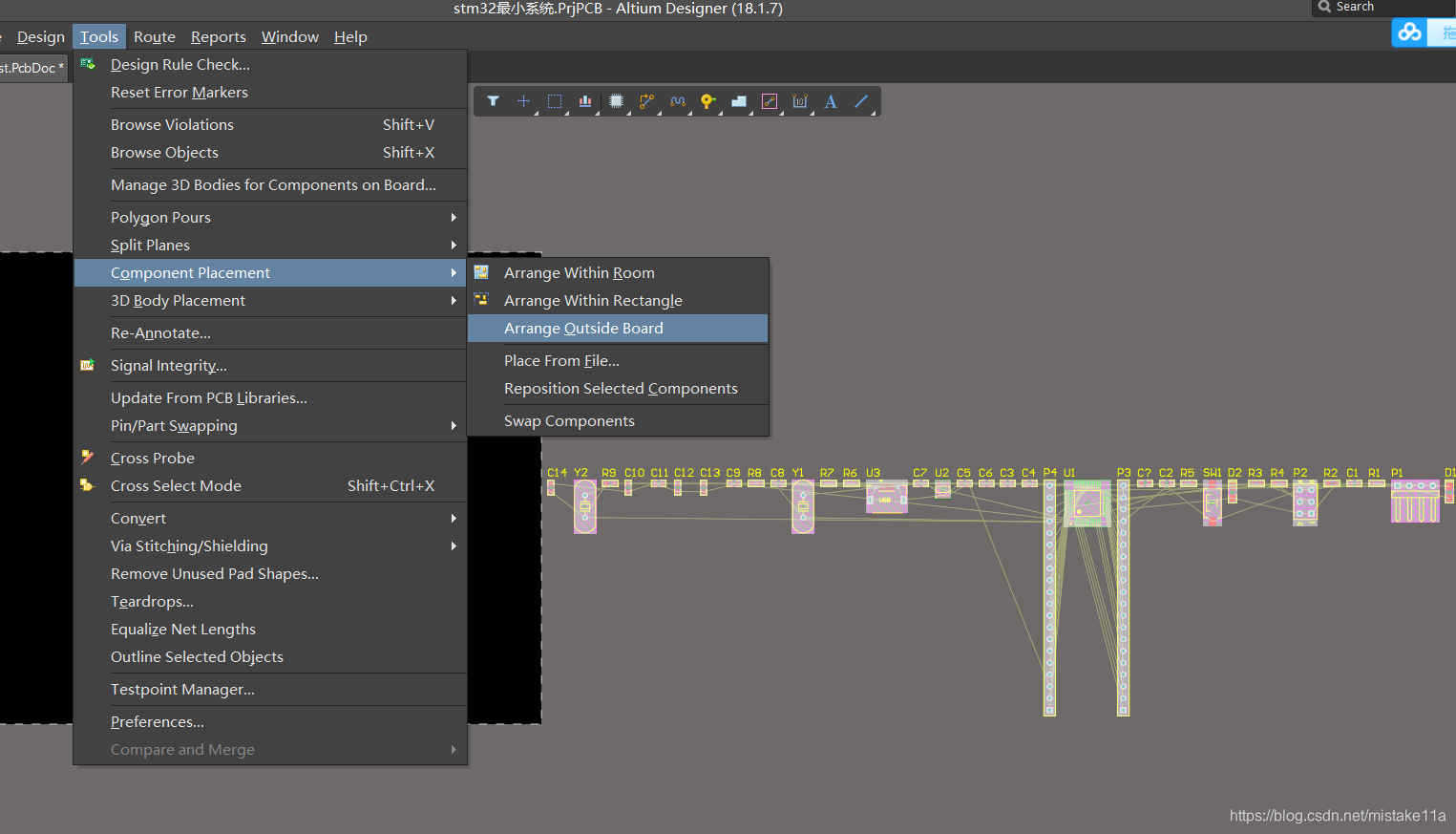

选中元器件，并点击下列选项。

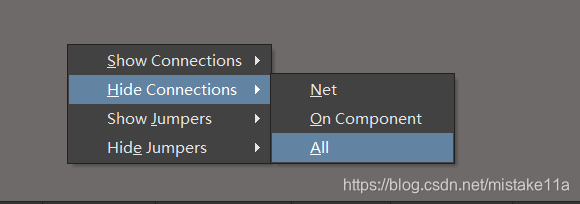

   然后我们隐藏掉这些飞线，输入N呼出 命令 。


   在设置原点坐标及辅助线规划画图框架。

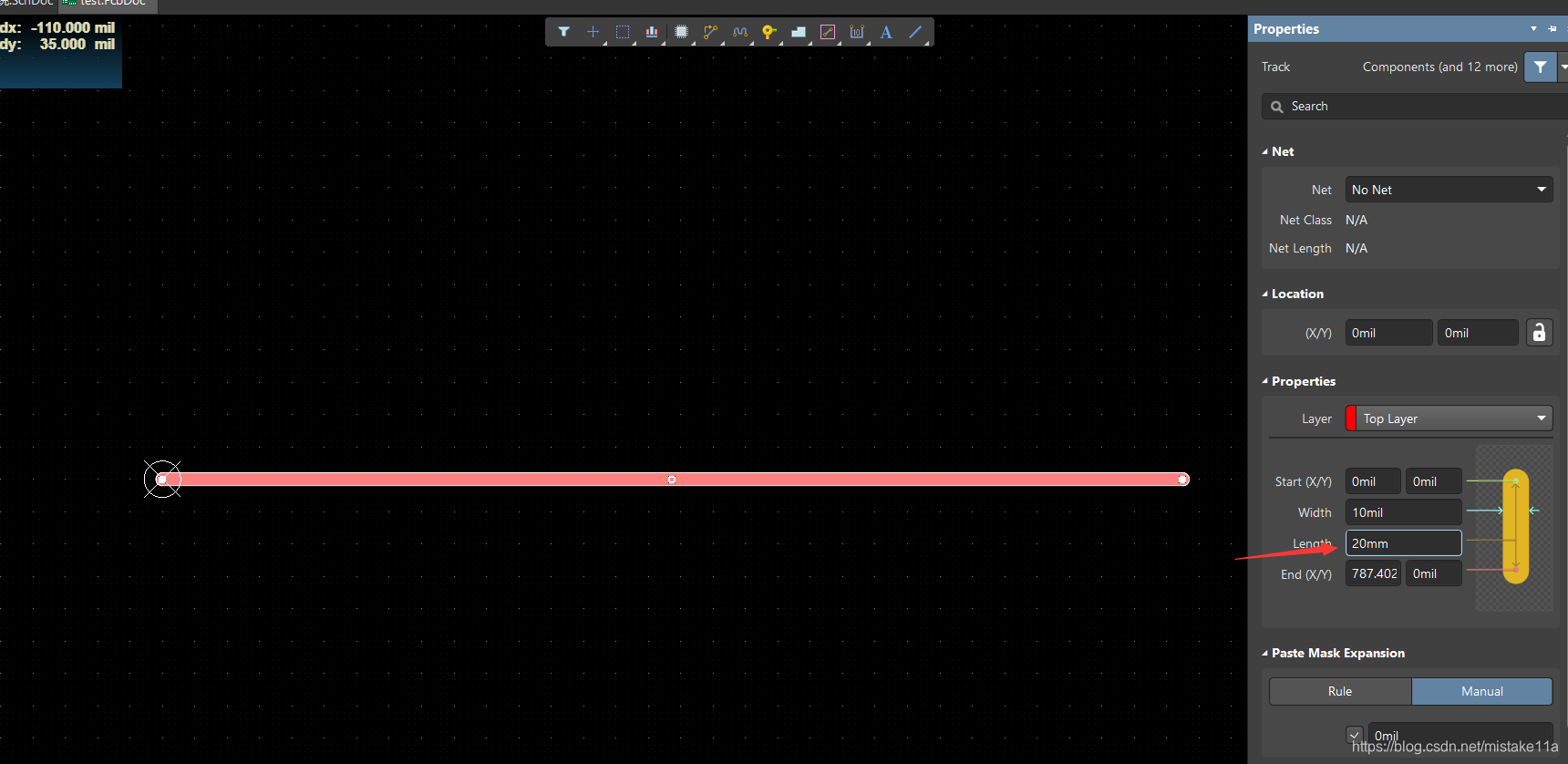

   设置一个长度为20mm的的边界线。


   现在初成型了一个矩形框，然后再根据要求把上面元气件拖入框中。

三.布线

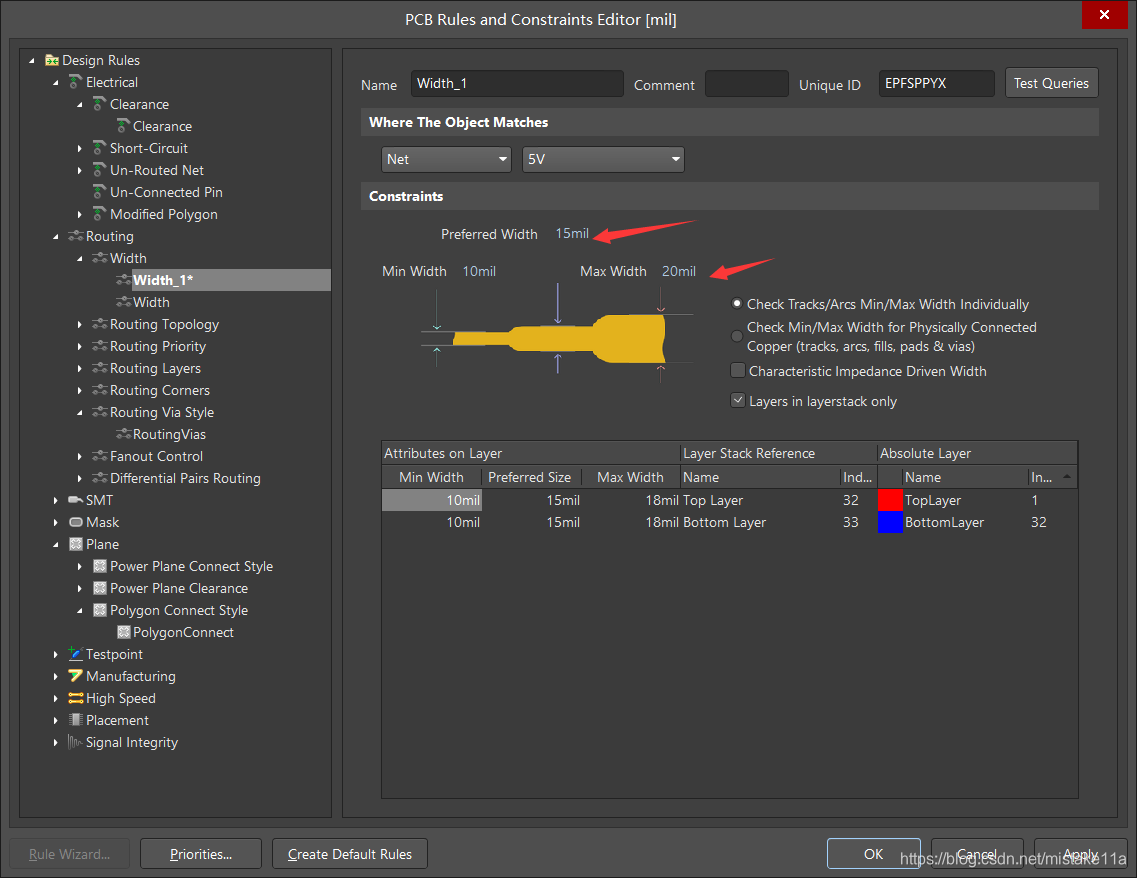

因为目前的STM32板子比较简单，所以可以使用自动布线，因为5v的线需要至少15mil，其他线只需要10mil。所以要设置其他规则。

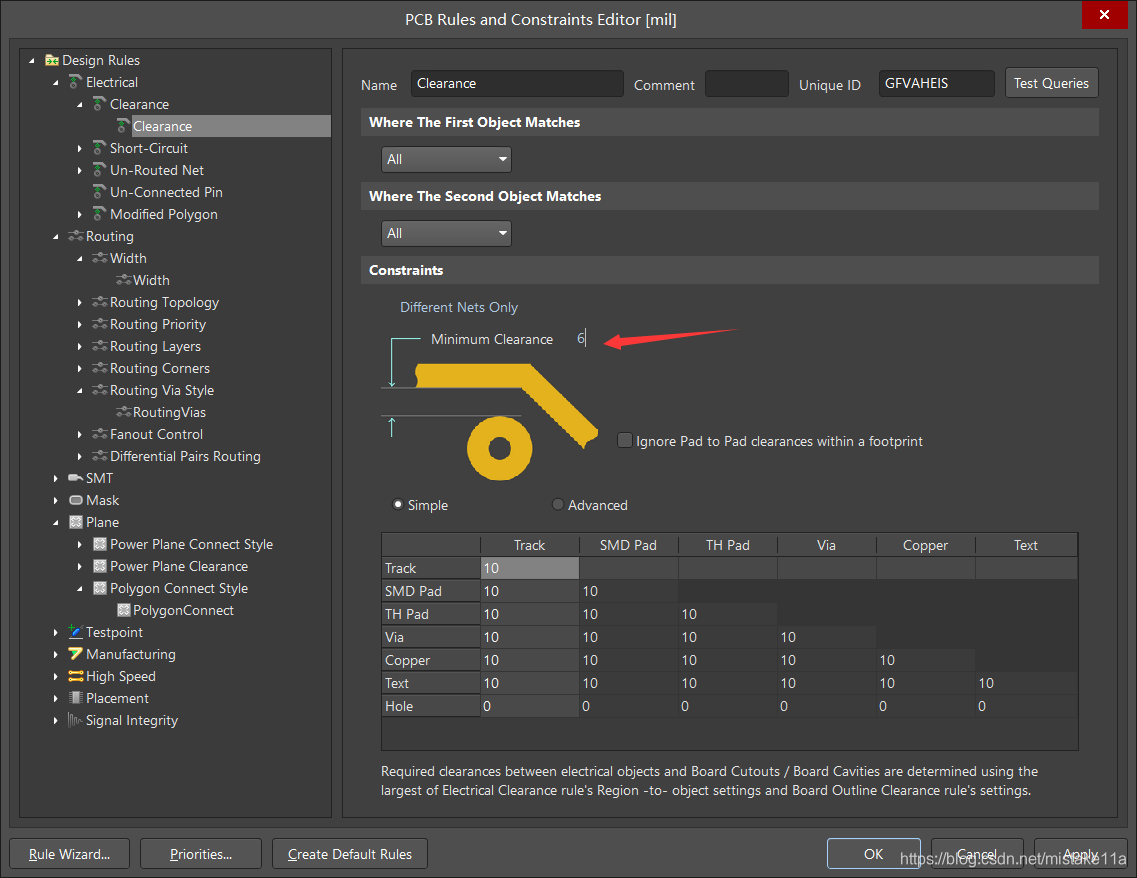

   最小距离改为6。


   然后需要我们创建一个规则。

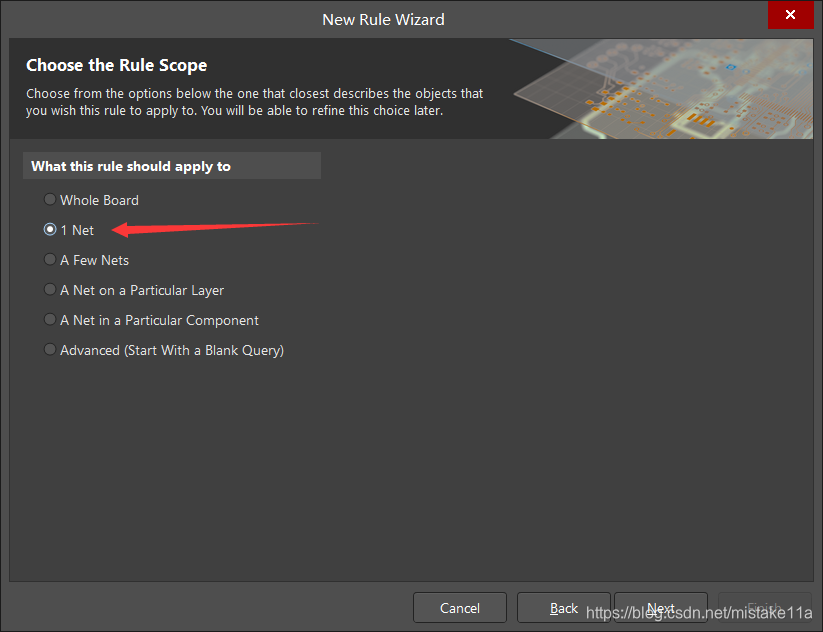

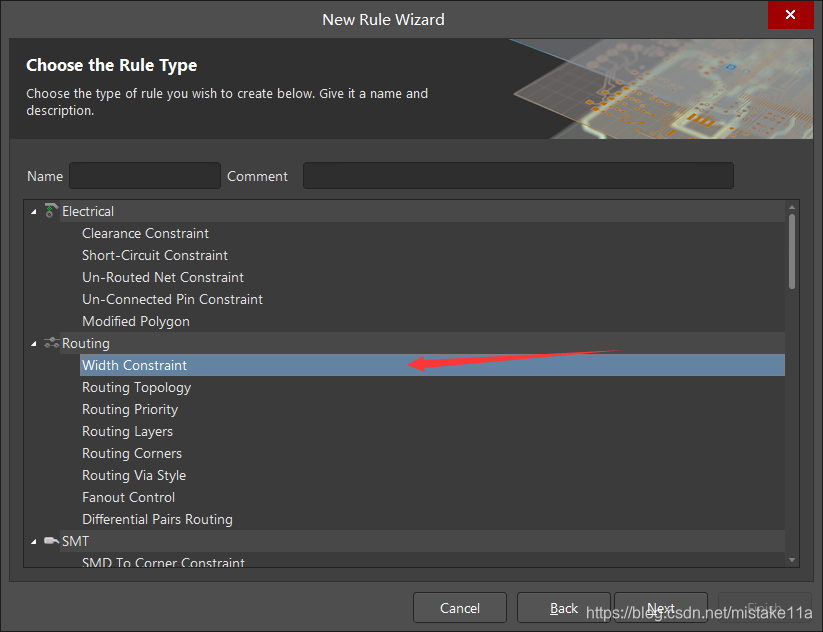

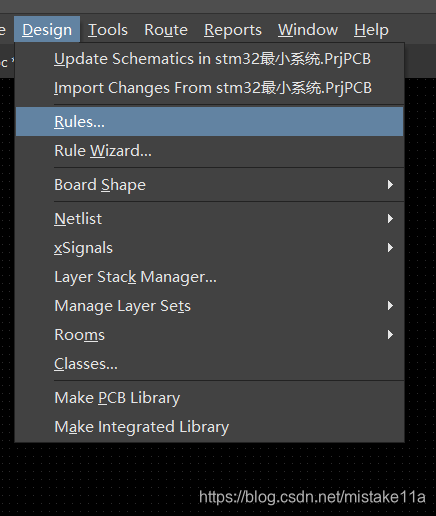

   依次点击Design->rule wizard

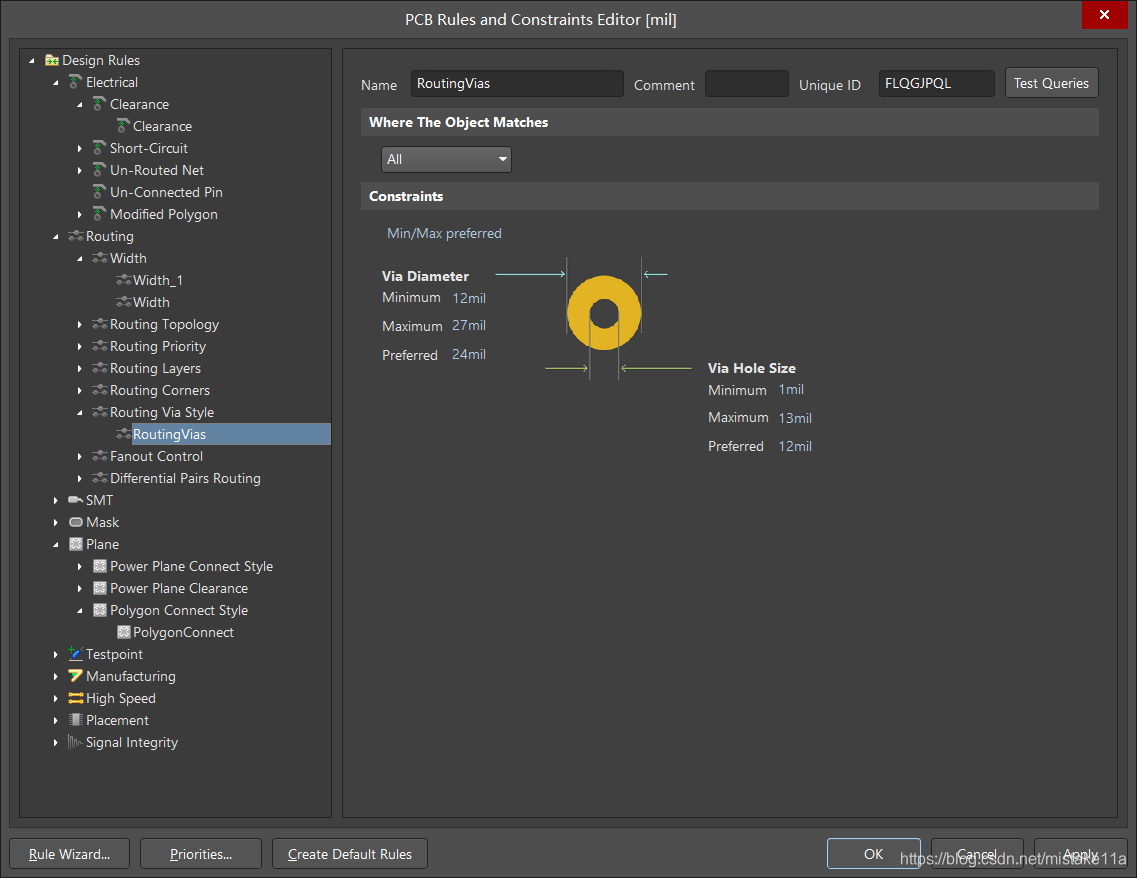

   然后一直点next，完成设置。依次更改下列数据。

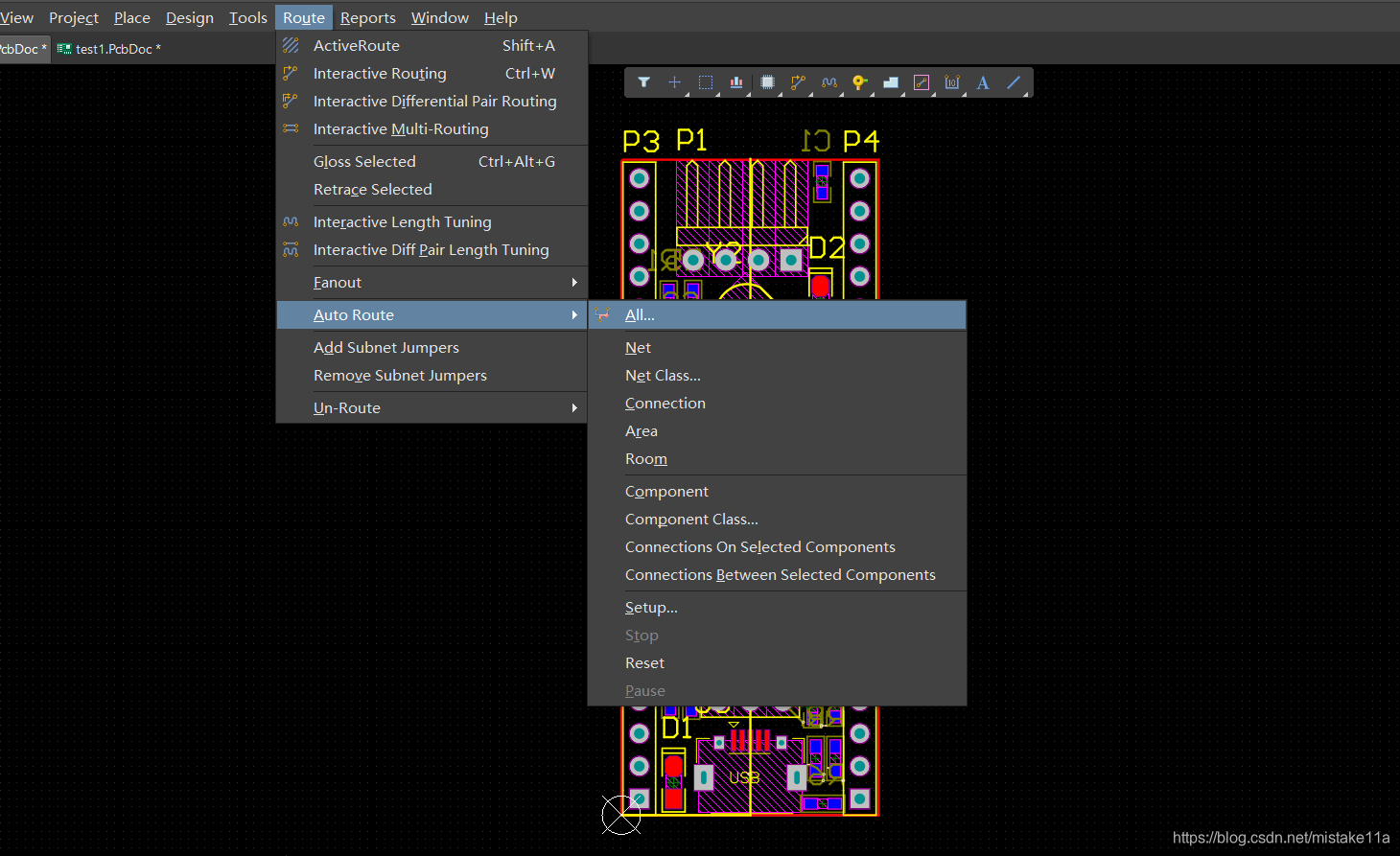

   准备工作就已经做好了，下面我们就开始自动布线，依次点击下列选项，然后再route all。

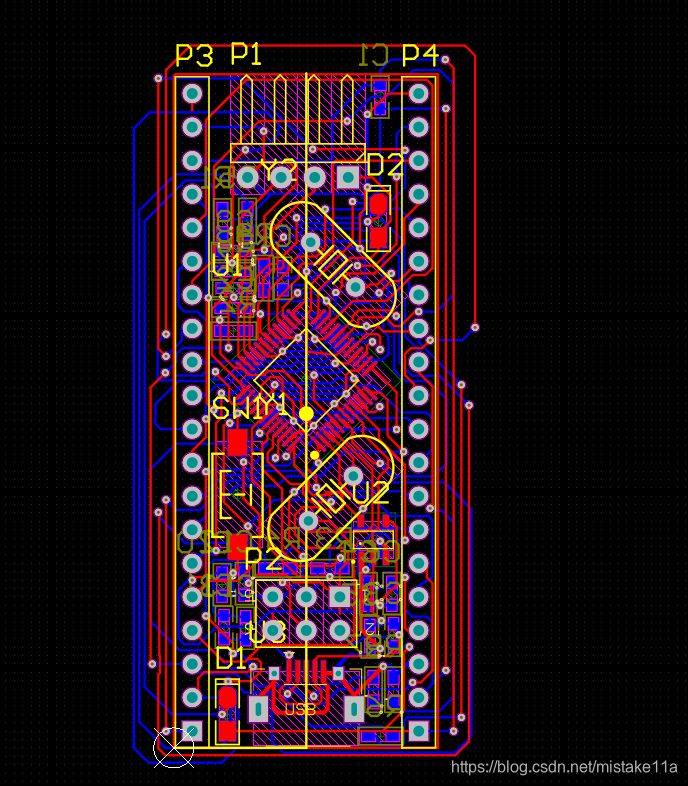

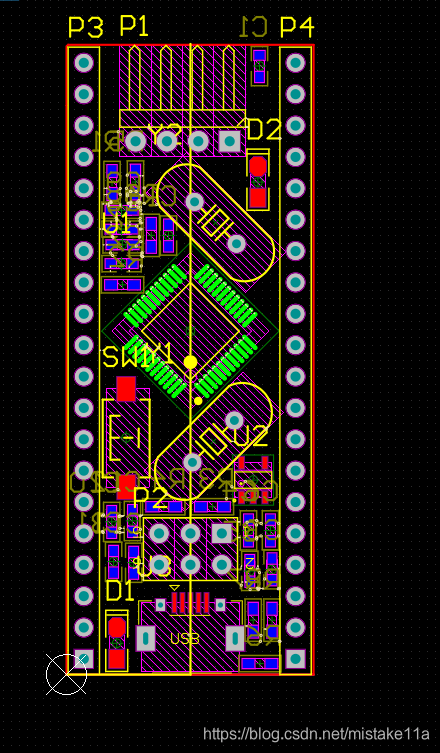

   布完线后，可以看到有些线已经不在板子内了，我们可以通过后面的调整，把线拉进去。

四.覆铜

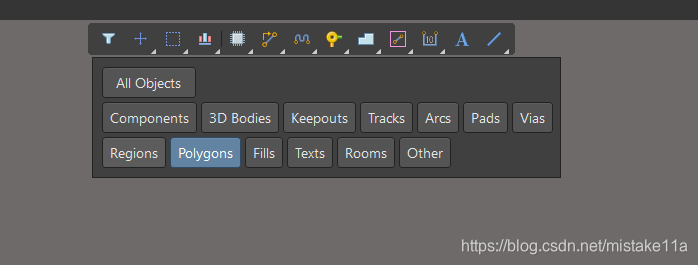

只选polygons，方便我们在后面覆铜。

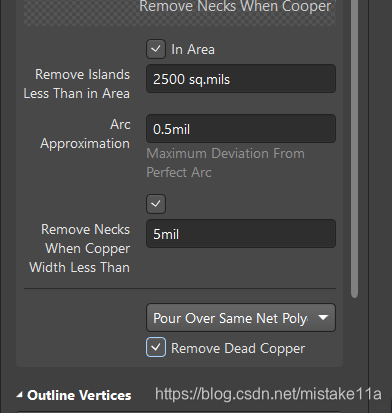

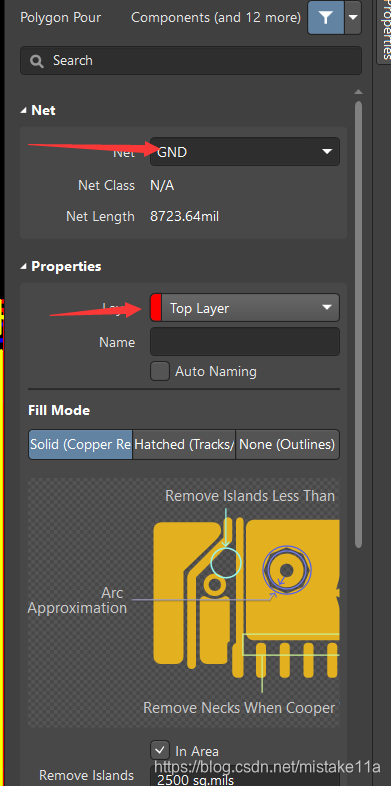

   将上面的板子用线包起来，并设置

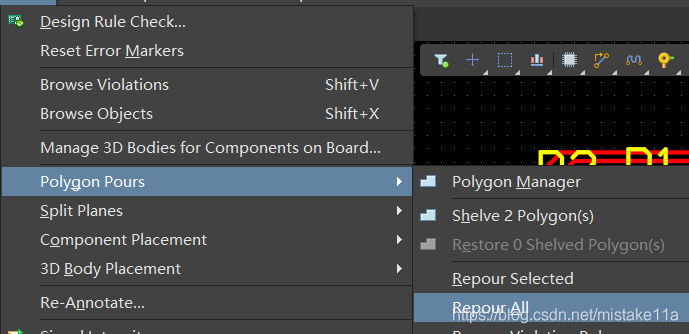

   如果出现整块板子变绿了，依次点击。

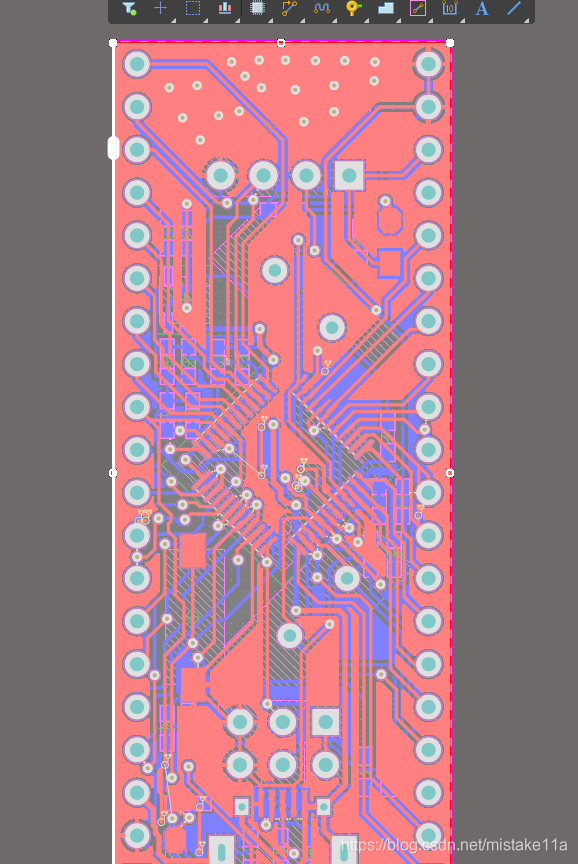

   该板子就已经正常了

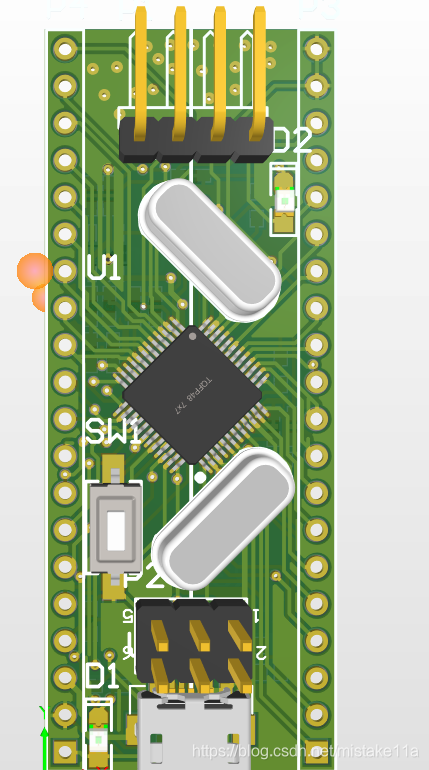

   然后重复上诉操作，在底层bottom layer。到现在，板子基本上画完了。我们按数字键3可以看到他的3D模型。

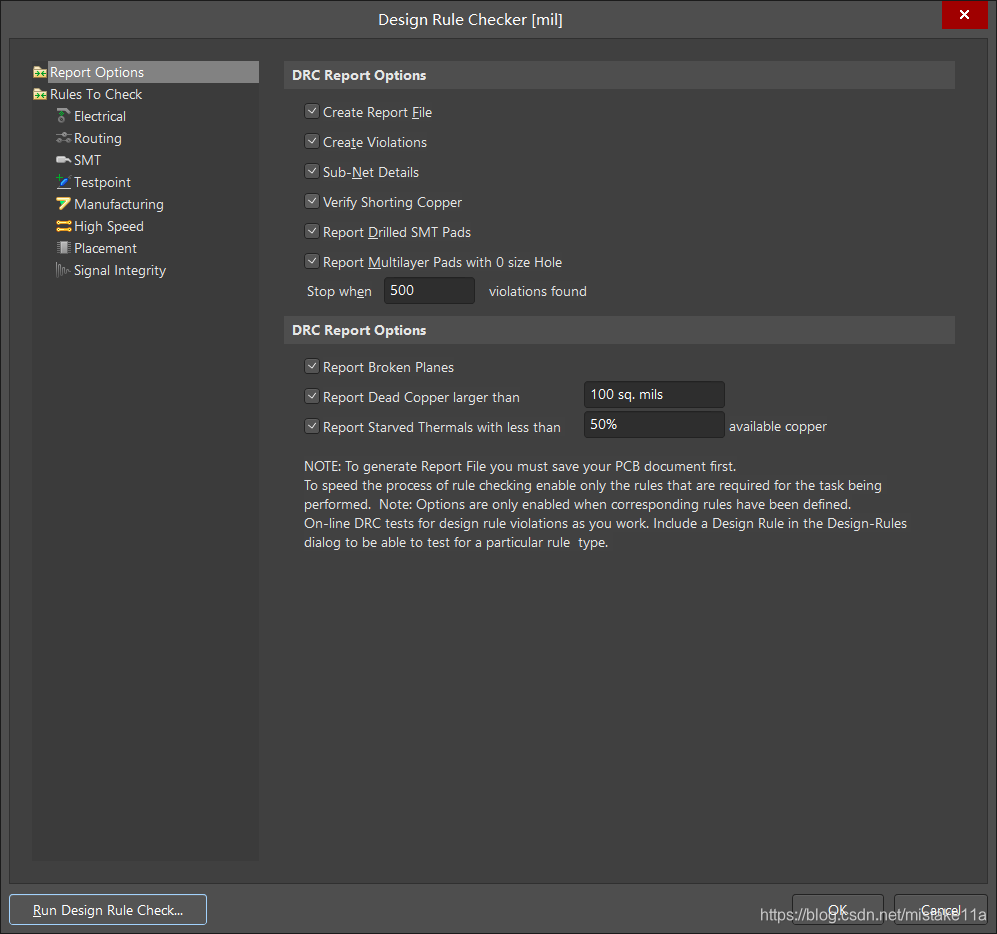

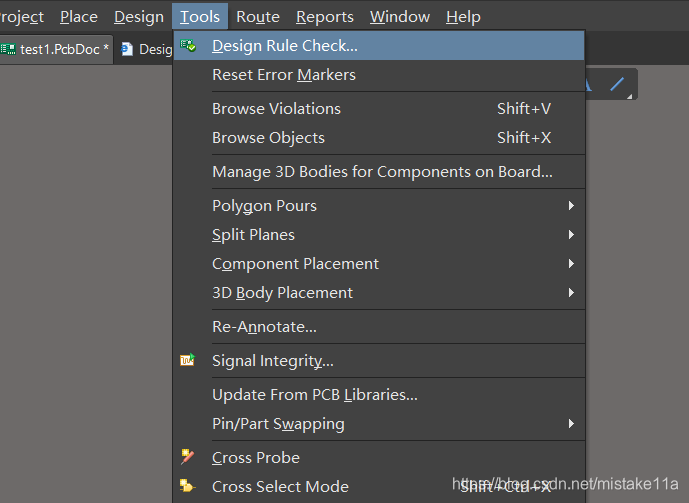

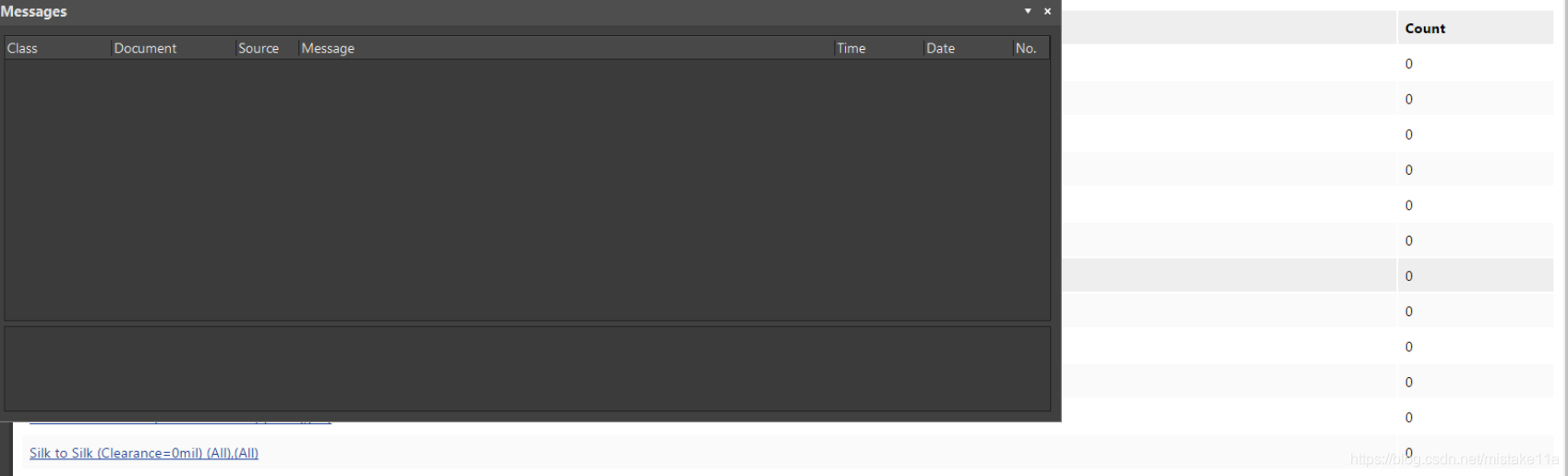

五.电气规则检查

   然后点击run

   到现在，我们的板子就全部画完了。
