Altium Designer绘制PCB教程（三）

本教程以绘制4x4矩阵键盘为例，在绘制PCB前，请确保你已安装Altium Designer。 本节主要教大家为元器件绘制封装图，了解器件封装图的概念。

1 基本概念

器件的封装图相当于器件的”衣服“，必须要做到合乎标准，不然的话，无论是插件和贴片元件都无法焊接到电路板上。

2 绘制流程

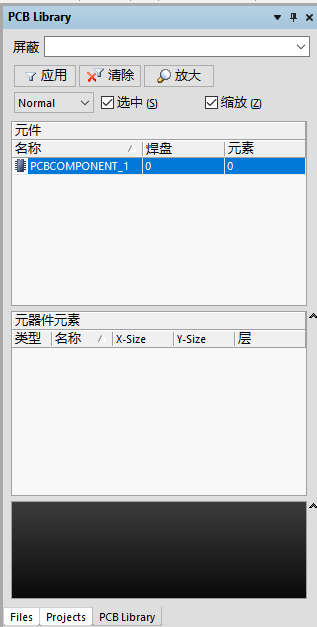

下面为按键绘制封装，由于按键属于插件，只需要根据按键四个引脚的距离即可放置对应的焊盘，在左侧导航栏点击matrixKeyboard.PcbLib进入 PCB封装 绘制界面，在左侧导航栏下方点击PCB Library进入封装器件列表：

单击PCBCOMPONENT_1进入编辑，如果没有卡尺去测量按键引脚距离，可以把按键安装在洞洞板上，洞洞板两个孔之间的距离刚好为100mil。

{% note warning flat %}

注意，1mil=0.0254cm。

{% endnote %}

经过在洞洞板上的测试，按键横向的两个引脚距离为300mil，纵向的两个引脚距离为200mil，在顶部导航栏点击放置焊盘：

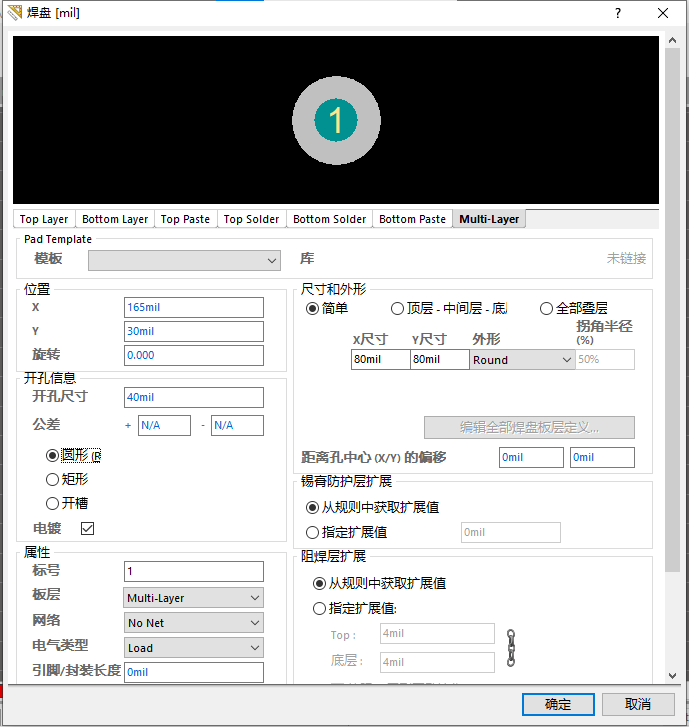

当出现焊盘时，按一下键，进入焊盘属性设置界面：

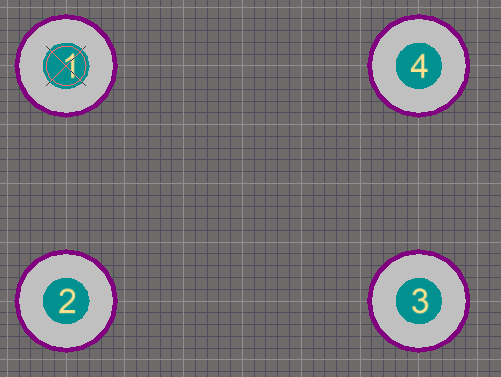

修改完成后，依次放置四个焊盘：

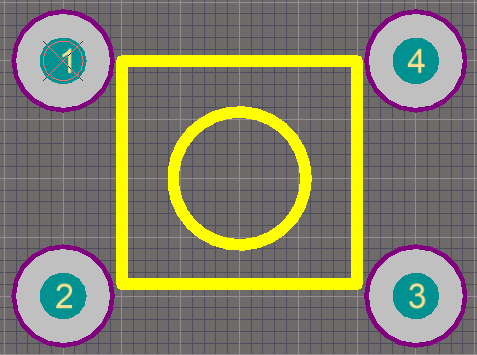

然后为它绘制一个丝印轮廓，在底部选择Top Overlay(丝印层)，再点击顶部导航栏的画笔(放置线条)，绘制一个矩形丝印：

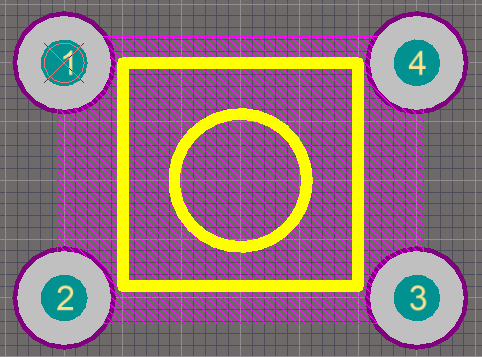

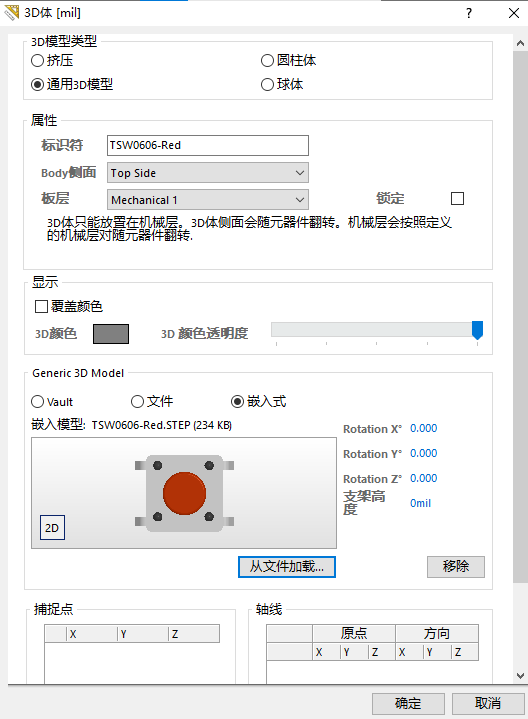

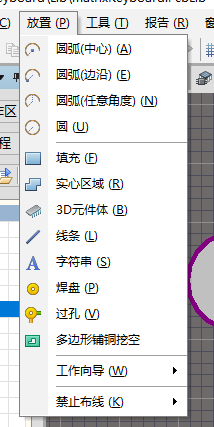

如果有3D模型文件，还可以在顶部导航栏点击放置，选择3D元件体：

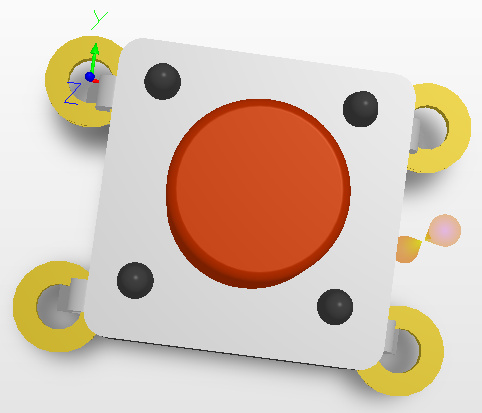

按下数字键3可进入3D模式预览(按2可返回2D模式)，查看器件的3D模型是否与焊盘匹配：

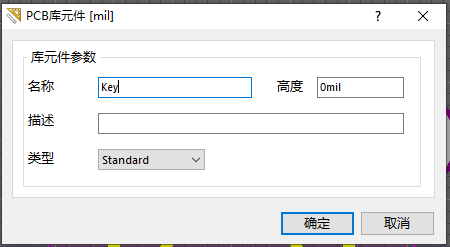

在左侧导航栏的PCB Library中双击PCBCOMPONENT_1进入器件属性修改界面：

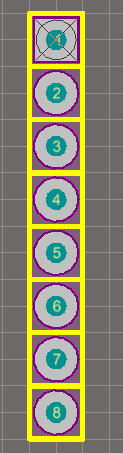

按照以上方法，可以再绘制一个8Pin的排针封装，在左侧导航栏单击右键选择新建空白元件，绘制完后如下所示：
