Altium Designer尝试制作PCB尺教程

写在开始

疫情在家没事，正好今年协会成立20年，就想着画把PCB尺子纪念一下，当然能力有限，画的一般，旨在将制作的流程和一些技巧记录一下，分享给大家。

正文部分

先把最终的效果图贴给大家

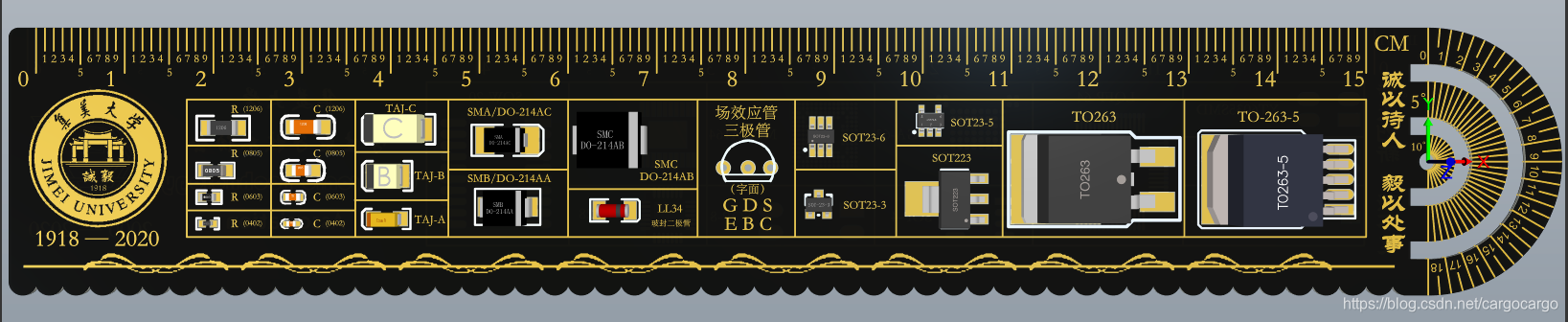

正面图

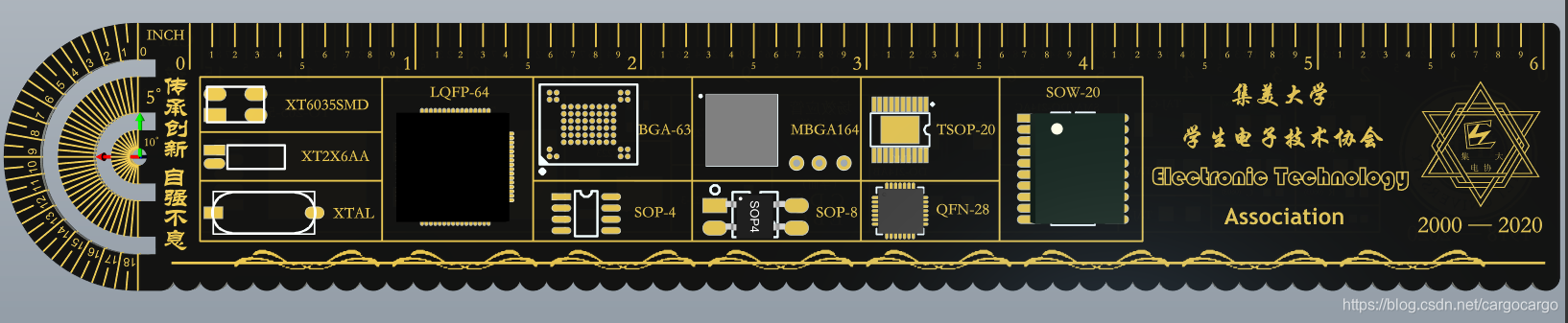

背面图

   中规中矩的黑金配色，尺寸是175*30mm，正面量程是15厘米，中间放置了一些基本 元器件 封装还有我们学校校徽，器件封装按照电阻、电容、钽电容、二极管、三极管的顺序简单排布。背面量程是6英寸，中间放置了晶振和一些芯片封装还有协会的会徽（纪念20周年/(ㄒoㄒ)/）。侧面画了一个量角器，中间有挖槽，可以实际使用，底部做成了波浪的样子，平时上课可以用来勾勾画画。

尺子局部操作方法

一、量程的简单画法

1、分步操作

1、可以先按Q将单位切换成mm，再设置全局捕捉栅格为1mm,这是为了方便对齐和检查

   2、画一条两毫米的直线可以在Top Layer上画，后面可以直接修改，然后复制这条线。

   3、在编辑那一栏中找到特殊粘贴

   4、选择粘贴到当前层，点击粘贴阵列

   5、布局变量里的对象数量改为150（因为画的15cm），阵列 类  型选择线性，X轴间距改为1mm

   6、点击确定，然后粘贴到旁边

   7、最后测量 检测 一下（Ctrl+M）

2、整体操作GIF<
