Cadence Allegro 16.6绘图软件使用（二）

四、布局命令的使用

1、Move命令的使用

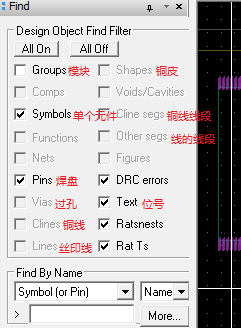

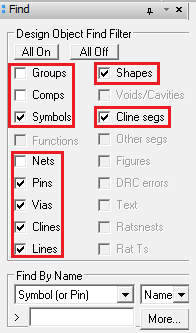

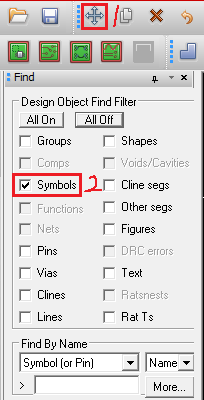

1）Find面板介绍

图1-1

2）Move命令的使用

图1-2

图1-3

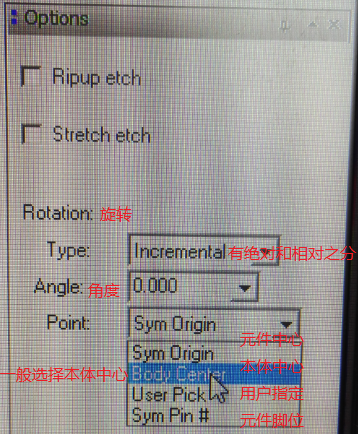

2、Spin与Rotate命令的区别

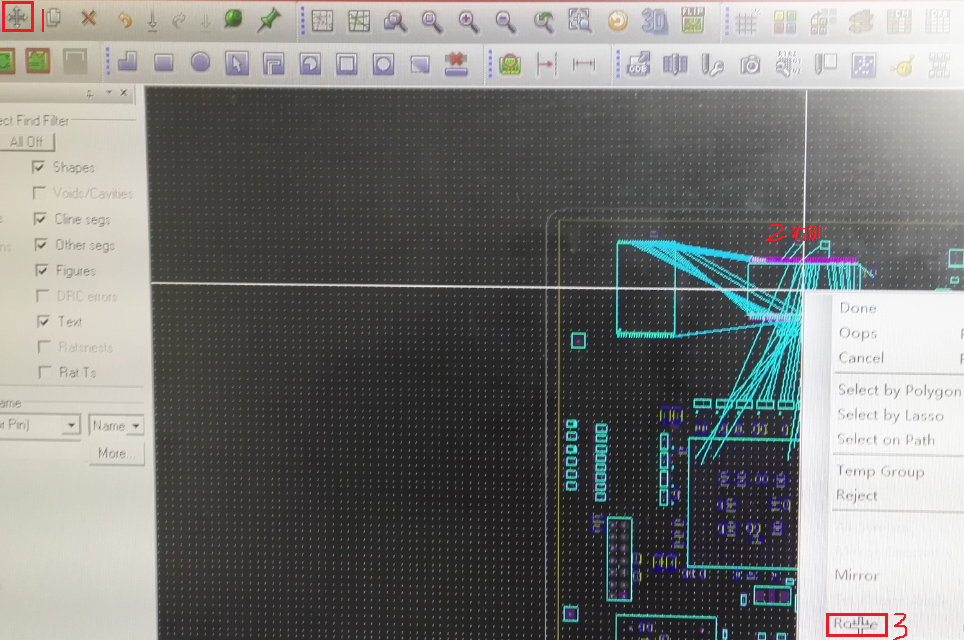

1）Rotate命令

此命令是Move命令的附属，不能单独使用。

2）Spin命令

Edit/Spin，其它的操作如上图1-3。

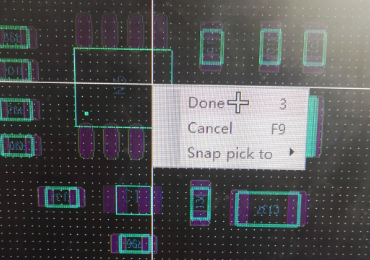

3、Group模块的使用技巧

在选择元件的地方，右键“Done”一下。

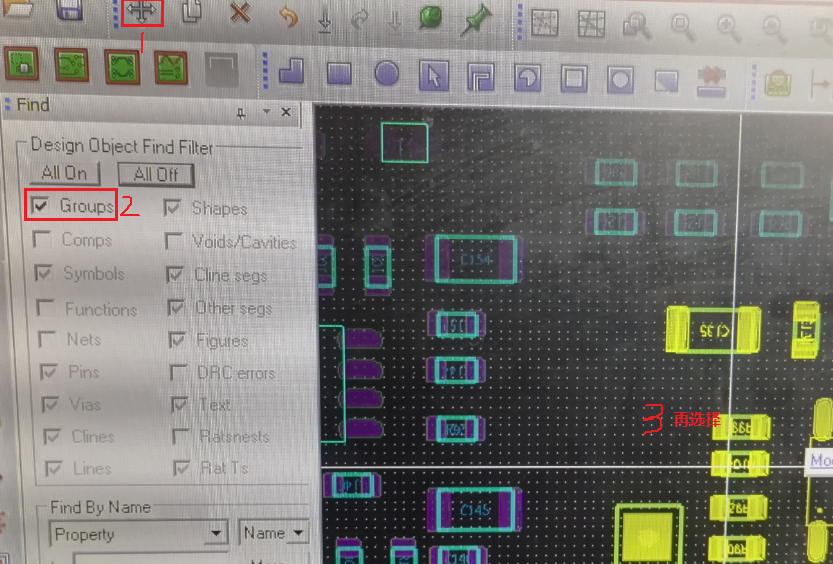

移动时Find面板选择“Groups”，这样就可以对此部分电路做右键“Mirror、Rotate”等操作。

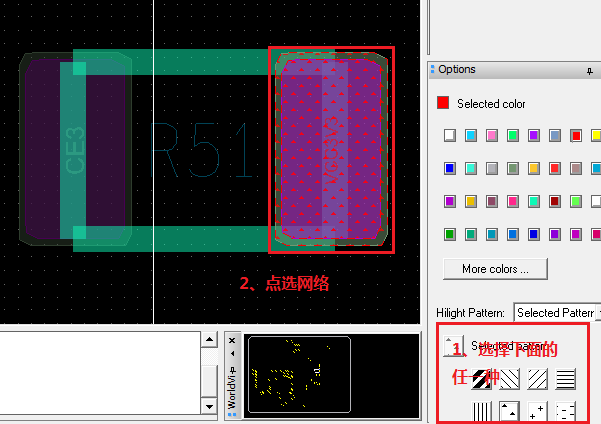

4、Assign Color命令的使用

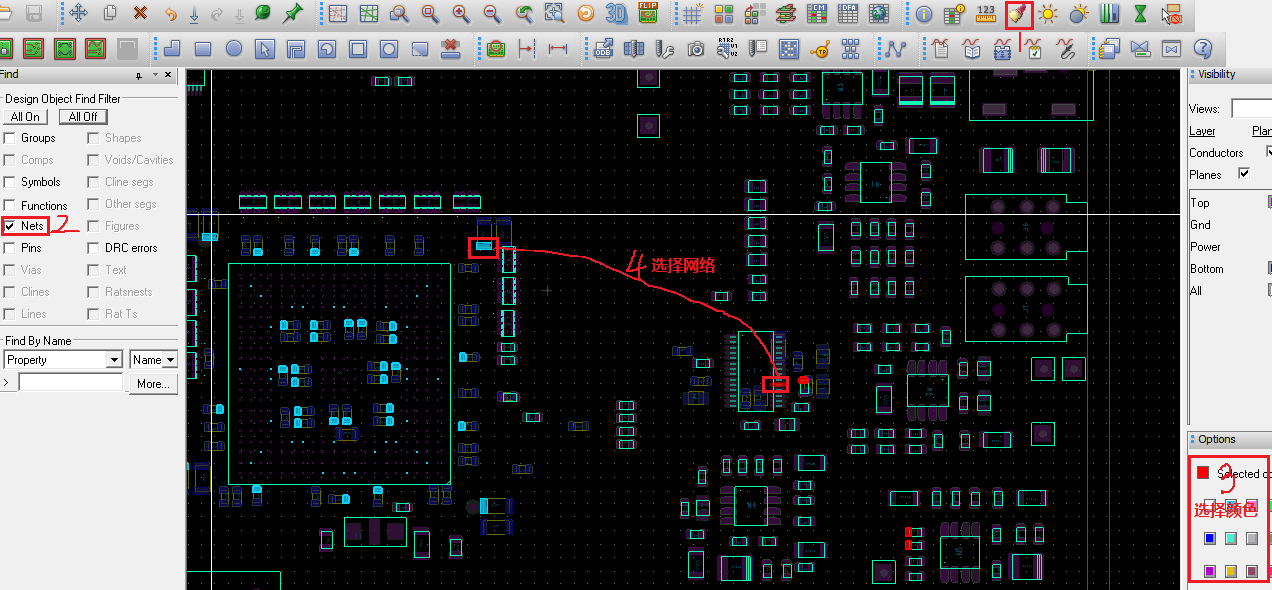

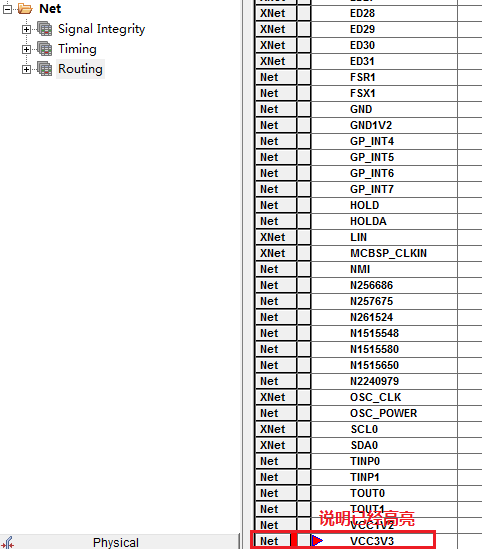

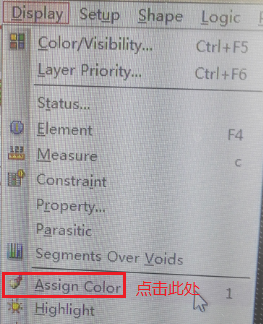

1）点击Assign Color命令，可以高亮元件Symbols、网络Nets

2）打开规则管理器

3）打开Setup/User Preferences

4）选择网络类型

关闭图纸，再打开，选择网络类型，见“1”。

5）Option面板中没有颜色选择

5、Mirror命令的使用

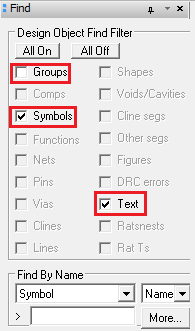

1）Edie/Mirror单独使用或在移动命令时选择Mirror，可以对Groups、Symbols和Text进行镜像

对于Groups、Symbols和Text镜像后，原来在Top层就镜像对Bottom层。

6、Fix与Unfix命令的使用

Fix锁定命令，Unfix解锁命令。

建议在锁定器件时，只对其中的焊盘进行锁定。

7、元器件对齐方式介绍

1）通过格点Setup/Grips对齐

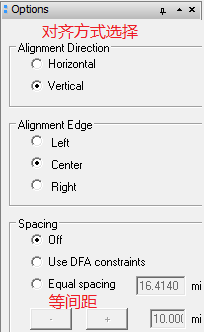

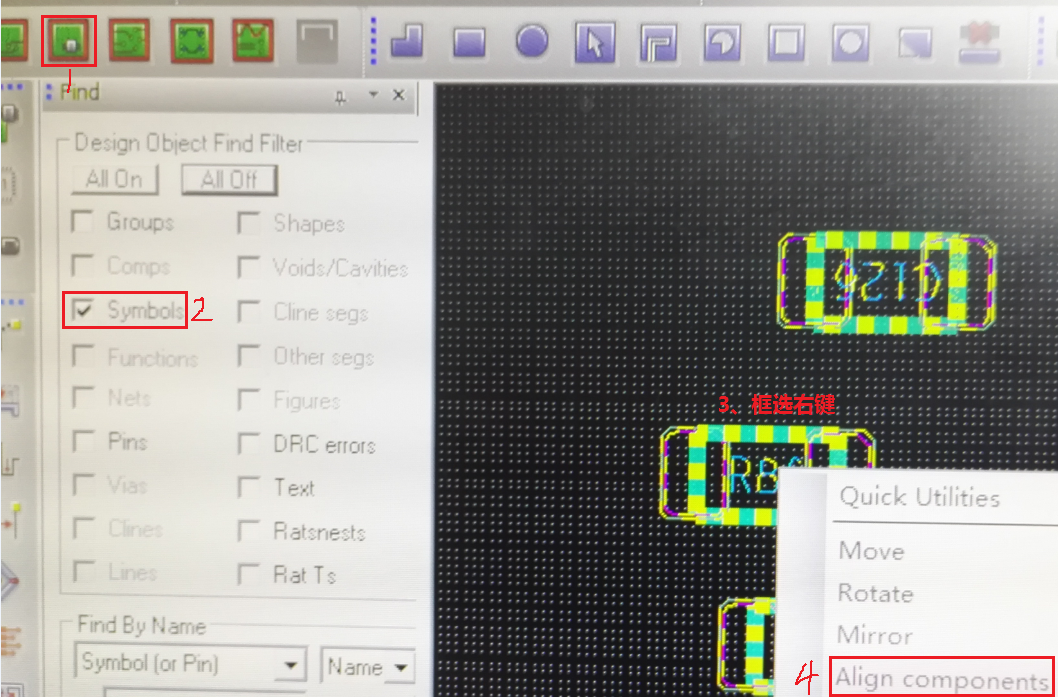

2）通过命令对齐

8、相同模块复用介绍

1）创建Groups，如本节“3、Group模块的使用技巧”

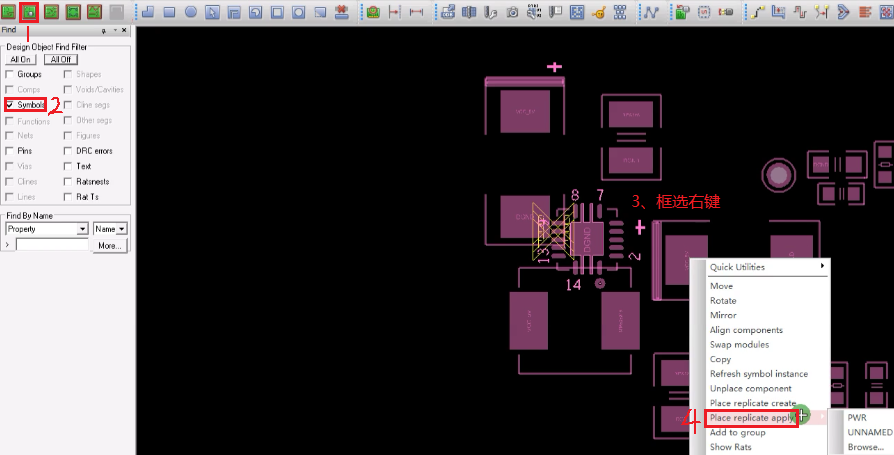

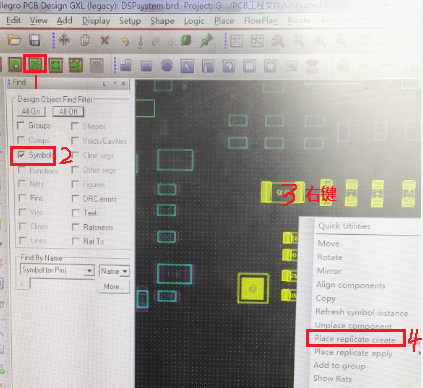

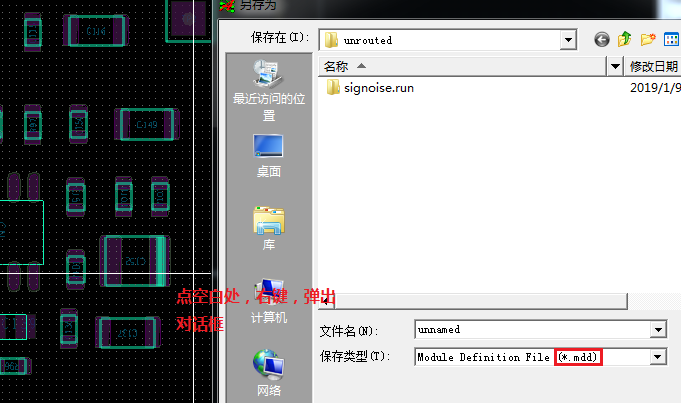

2）Place replicate apply

9、封装替换与焊盘更新

1）封装替换：在原理图中修改封装，再导入网表

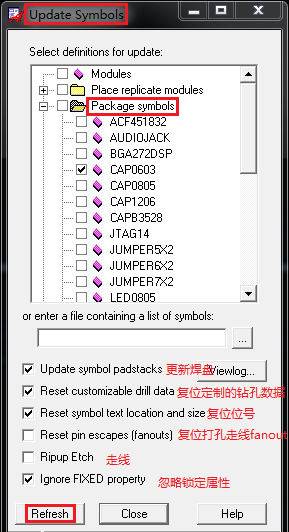

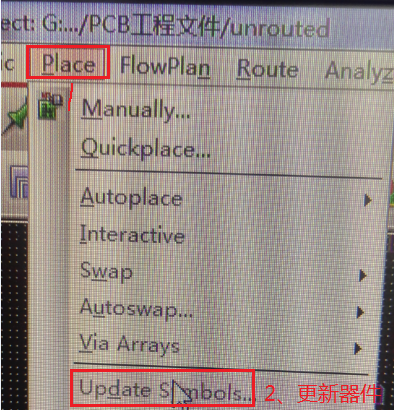

2）器件更新：Update Symbols

一般不要勾选Reset pin escapes和Ripup Etch与走线有关项

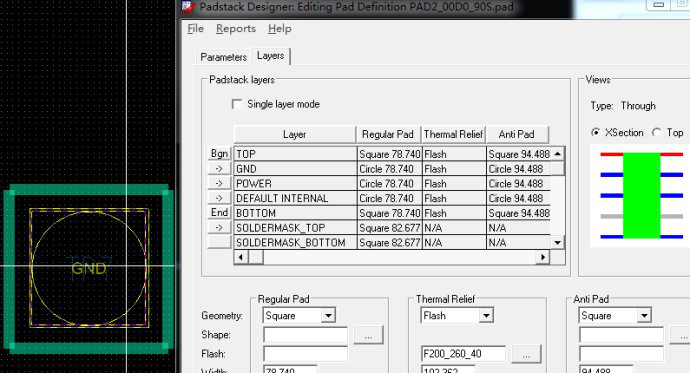

3）焊盘更新

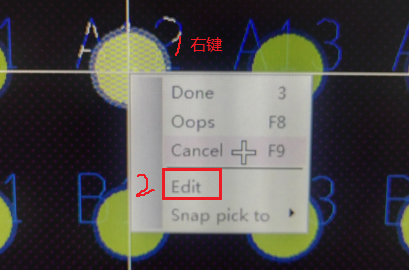

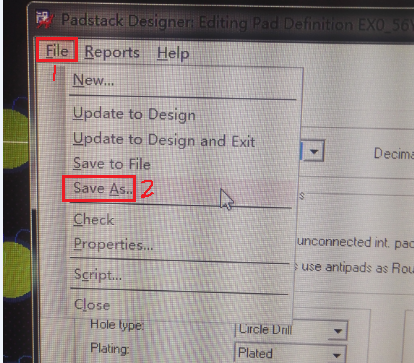

（1）如上图“更新焊盘即可”

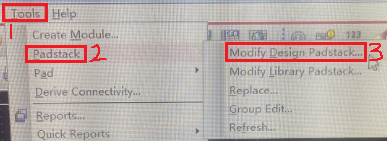

（2）Tools/Padstack/Modify Design Padstack

其中Modify Libraty Padstack是更新库中的焊盘

10、查询命令的使用

查询命令，如前述“CadenceAllegro16.6绘图软件使用一之（１）导入结构件”，所有的内容都可以查询得到。

11、测量命令的使用

测量命令，如前述“CadenceAllegro16.6绘图软件使用一之（4）选择焊盘Layout/Pins”，测量焊盘到焊盘的间距。

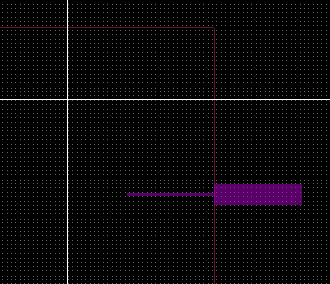

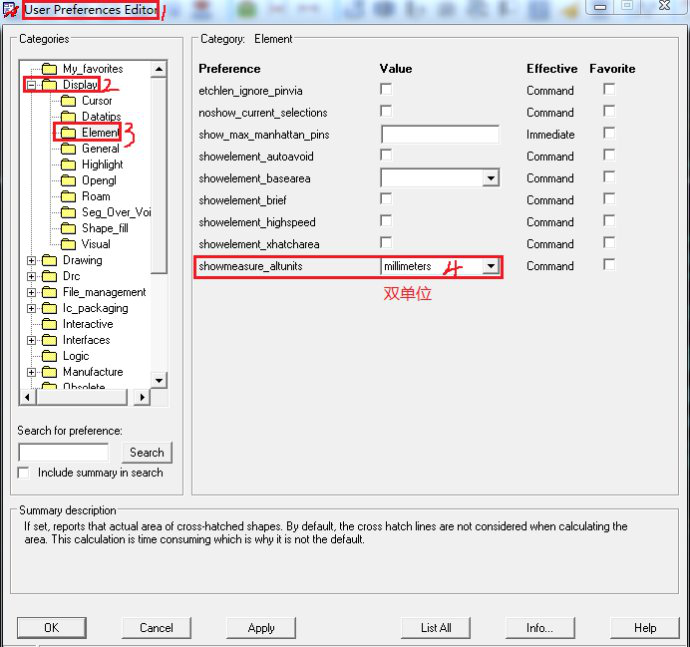

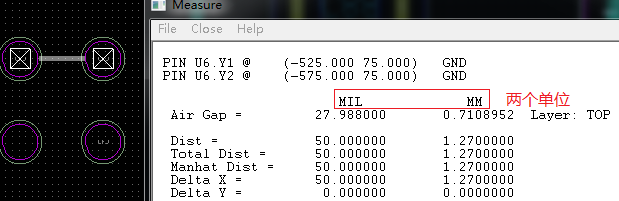

双单位显示：

五、PCB相关设置

1、PCB封装库的导出与更新★

1）PCB封装库的导出Files/Export/Libraris…

2）导出文件说明(*.dra、*.pad、*.txt、*.psm)

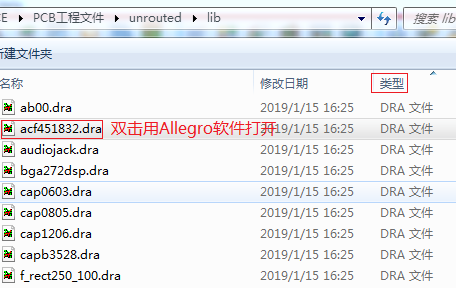

（1）*.dra是封装文件

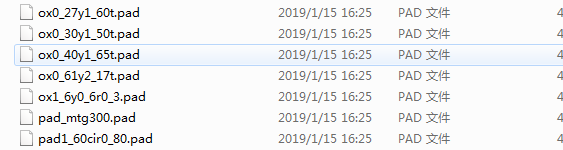

（2）*.pad是焊盘文件

“开始/所有程序/Candence/Release 16.6/PCB Editor Utililties/Pad.Designer”打开，可以先将Pad.Designer发送到桌面快捷方式，再通过“浏览”在桌面上找到打开程序“Pad.Designer”打开即可。

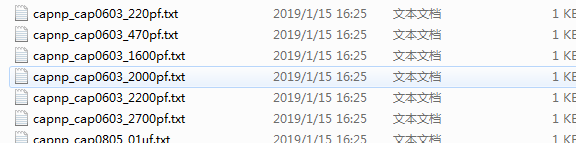

（3）*.txt是导入第三方网表时的Device File，是一些封装的详细信息

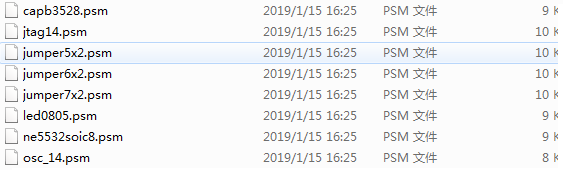

（4）*.psm是导入第一方网表时，需要调用封装中的元素

注：如果没有*.txt和*.psm文件，可以直接打开*.dra文件。

创建Symbol，输出*.psm文件

Tools/Padstack/Modify Design Padstack输出焊盘文件

3）PCB封装库的更新

（1）整板元件封装更新：如前述“四、布局命令的使用之9、封装替换与焊盘更新之2）器件更新：Update Symbols”

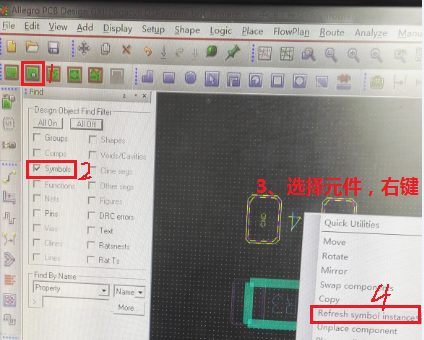

（2）单个元件封装更新：

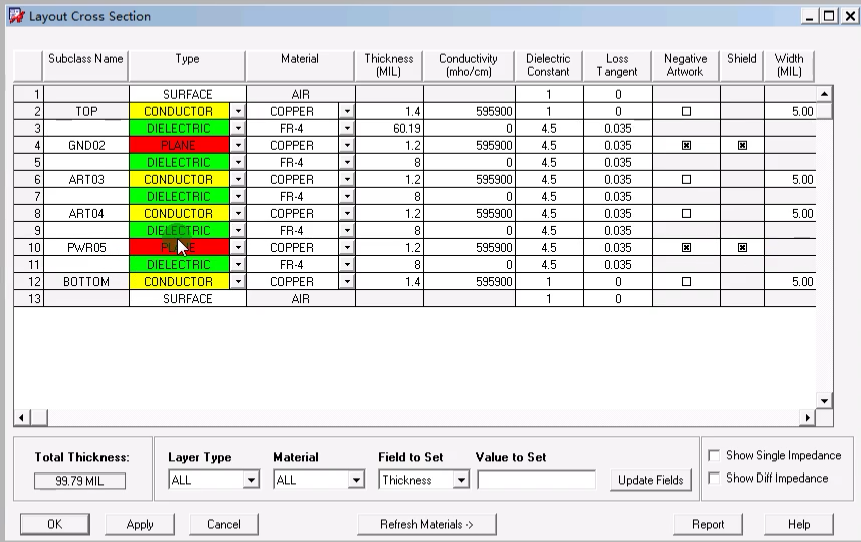

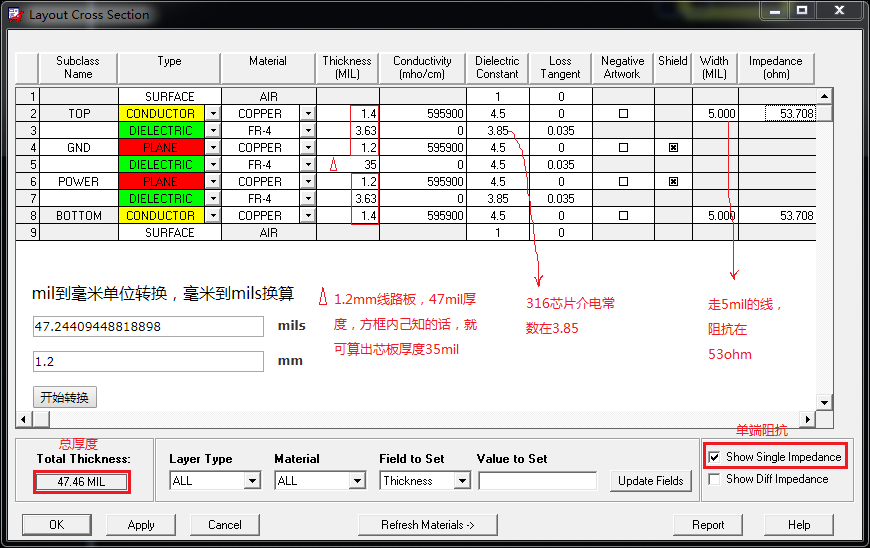

2、PCB的层叠设置

1）四层板设置

2）6层板设置

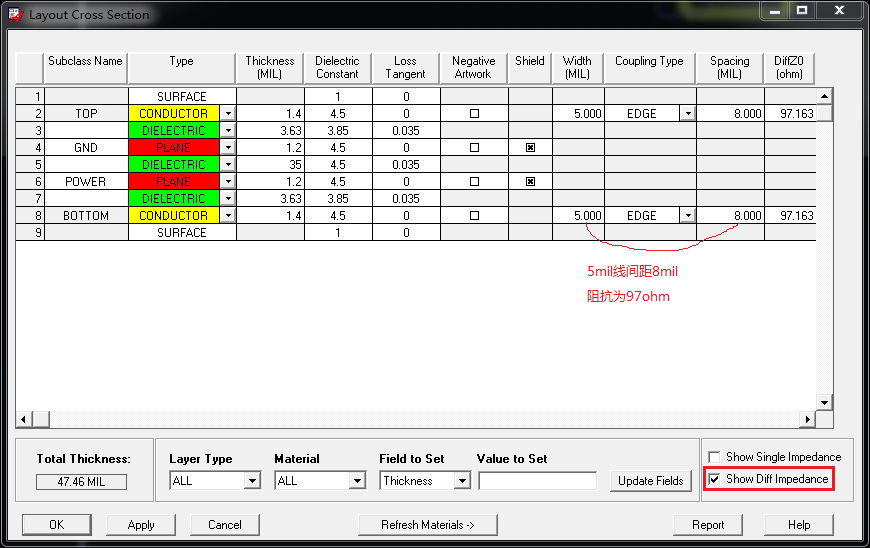

3、PCB阻抗简单讲解

只能做个大概计算，精准计算通过SI9000。

4、约束规则管理器介绍

1）打开方式

通过工具档图标或Setup/Constraints/Constraint Manager…打开设计规则管理器。

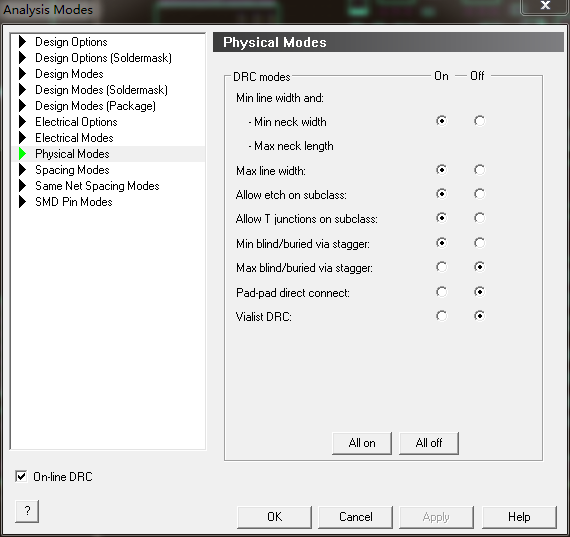

2）设计规则模型

Setup/Constraints/Modes…

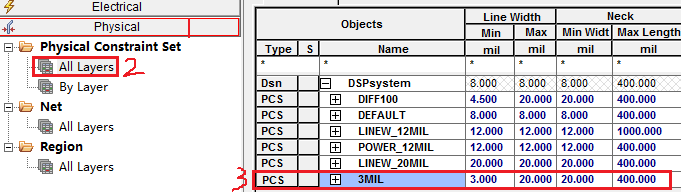

5、线宽规则设置(Physlcal Constraint Set)

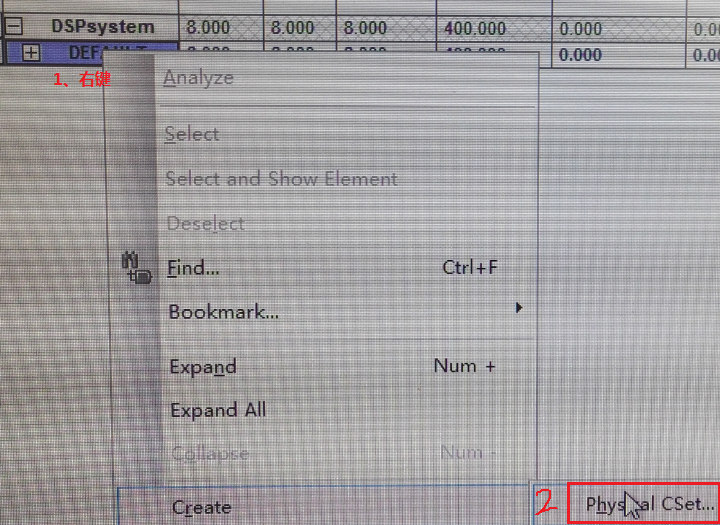

1）单端规则设置

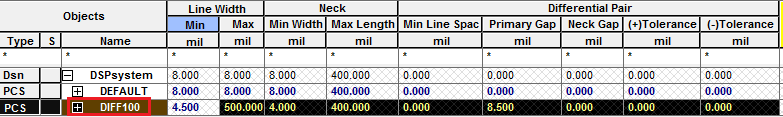

2）差分规则设置

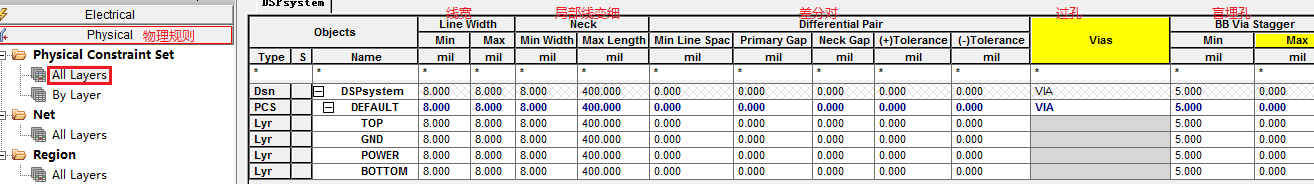

（1）设计规则管理器 “物理规则设置之All Layers”中创建差分对

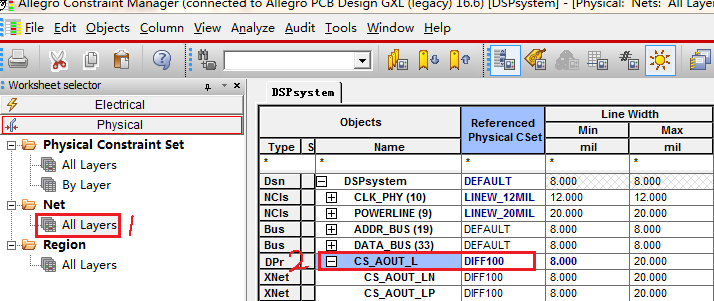

（2）设计规则管理器中定义与差分对

如下图网络Net中驱动差分对：

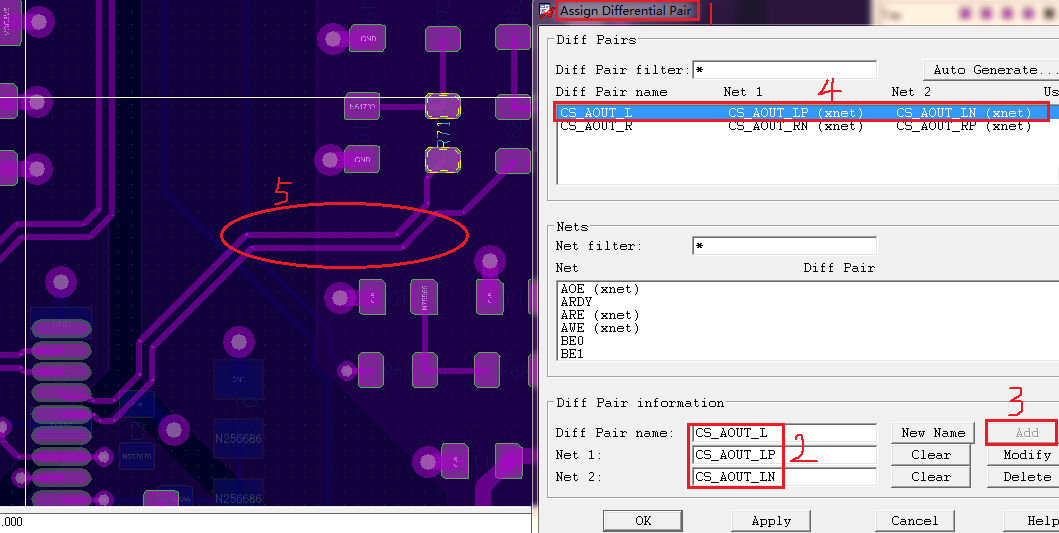

（3）分配差分对

Logic/Assign Differential Pair…

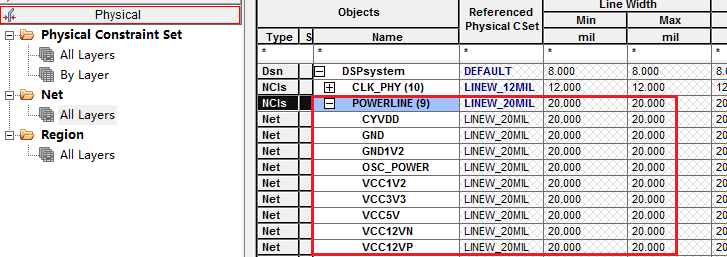

电源线宽加粗：

6、线距规则设置(Spacing Constaint Set)

1）线到线、线到焊盘、线到过孔、线到铜皮的设置

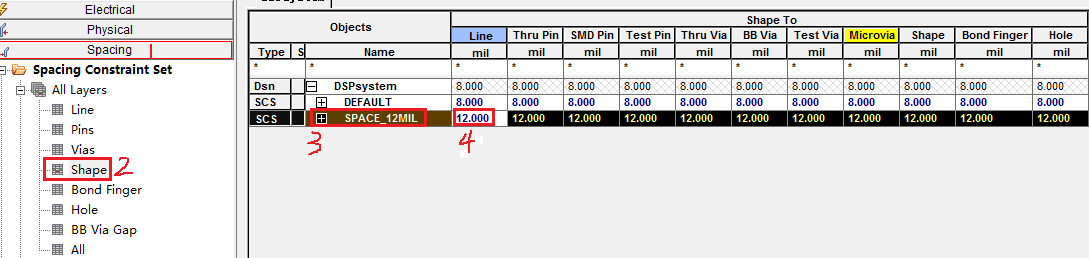

点3处，再修改4处参数，会整体修改。

2）差分线与其它线的间距

类同“5、线宽规则设置之2）差分规则设置”的设置

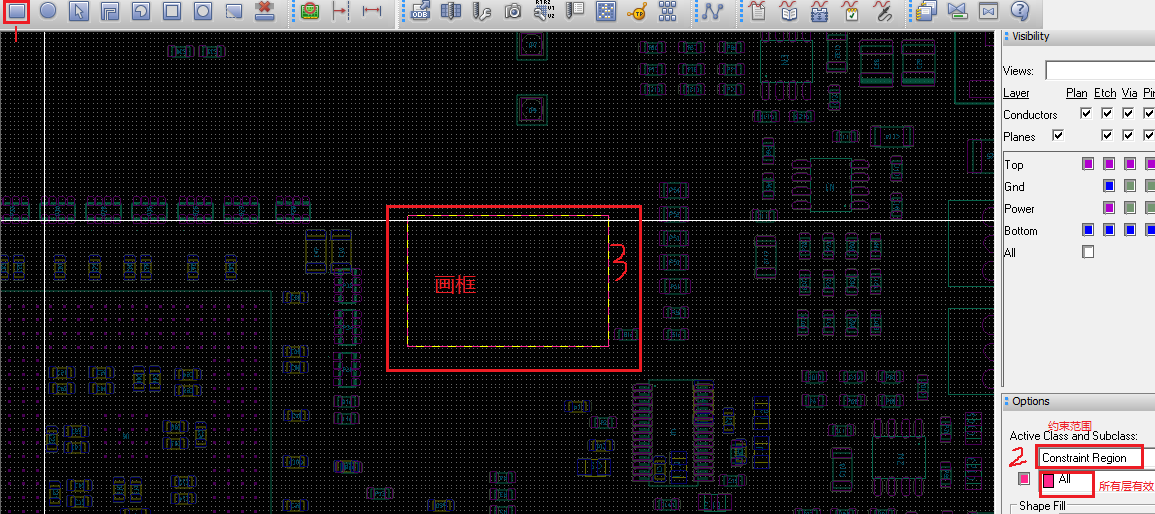

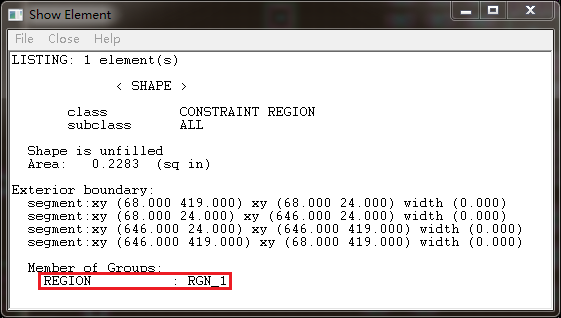

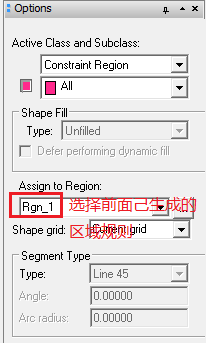

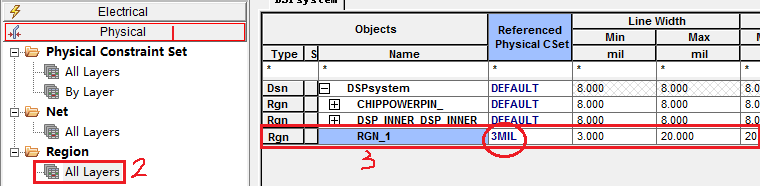

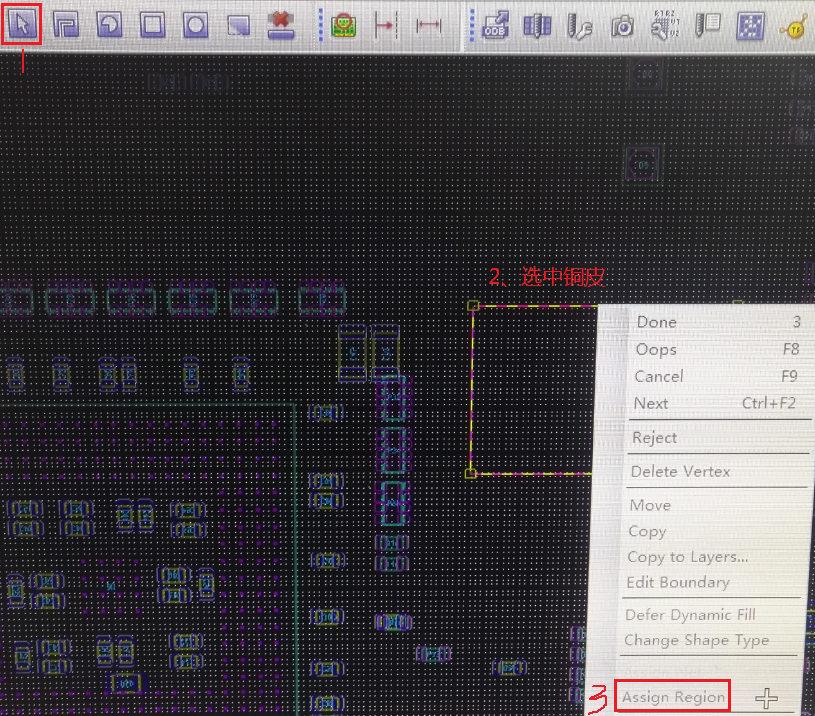

7、区域规则设置

1）线宽规则设置(Physlcal Constraint Set)

2）线距规则设置(Spacing Constaint Set)

类同“1）线宽规则设置(Physlcal Constraint Set)”与“6、线距规则设置(Spacing Constaint Set)”

8、模型添加与X-Net设置

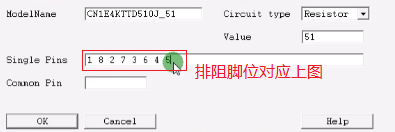

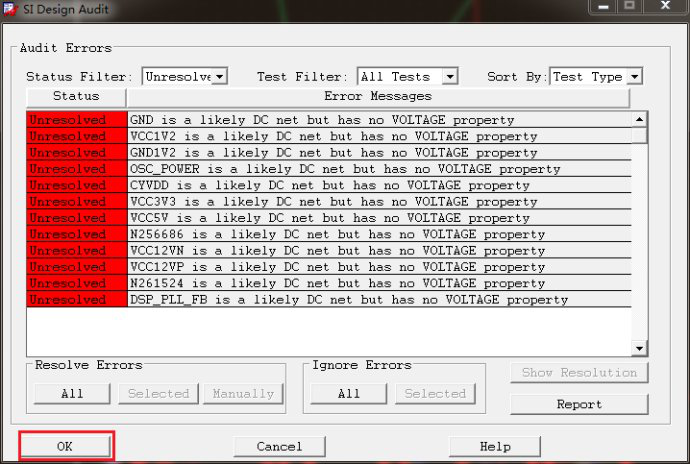

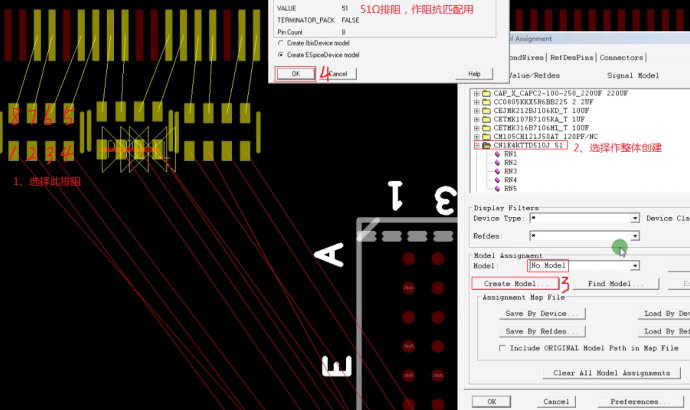

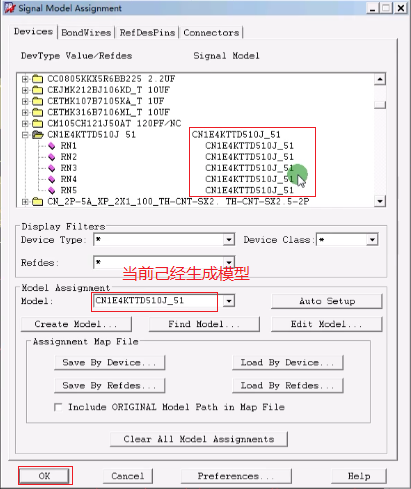

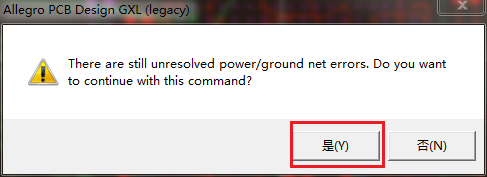

1）建立模型Analyze/Model Assignnet…

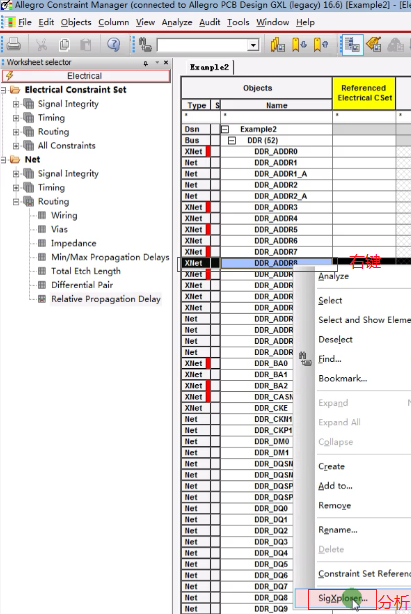

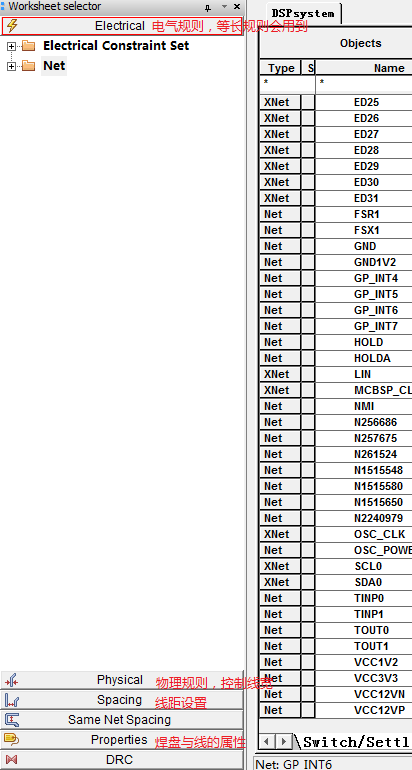

2）设计规则管理器中查看XNet

没有XNet之前的模型：

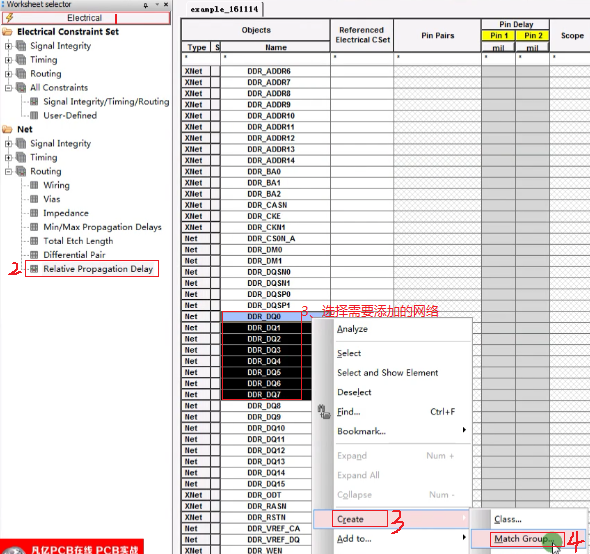

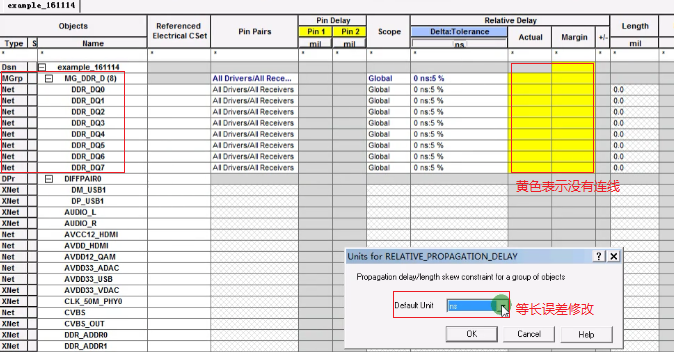

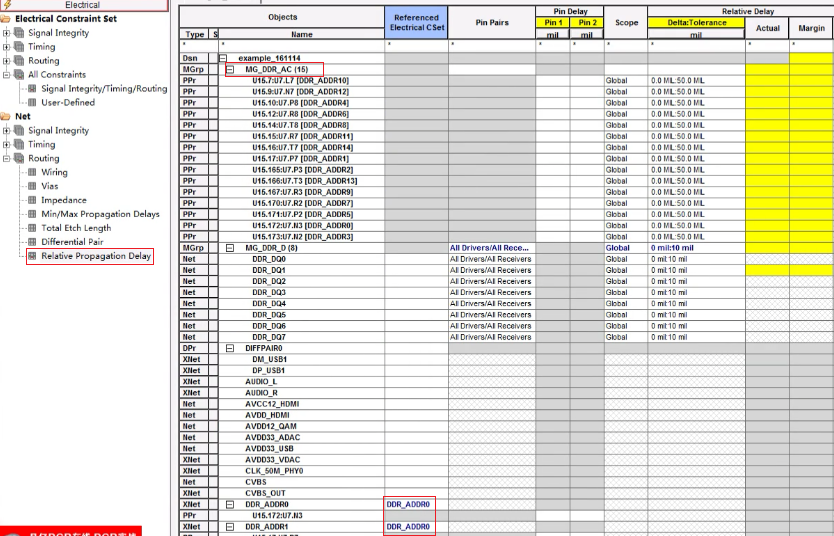

9、相对延迟等长规则设置

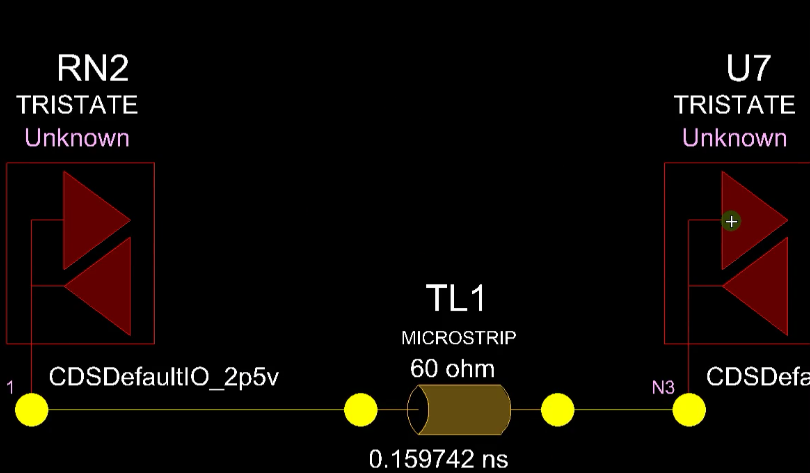

1）PIN对PIN

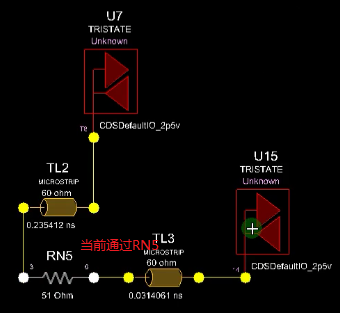

2）过其它元件，比如串阻、串容

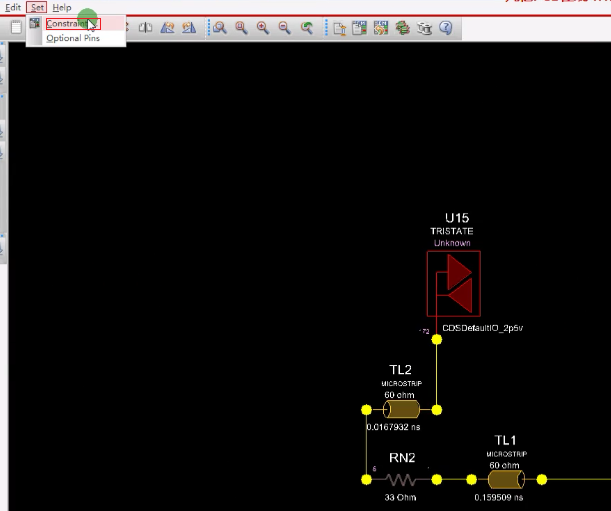

在XNet的基础上，模型分析中操作：

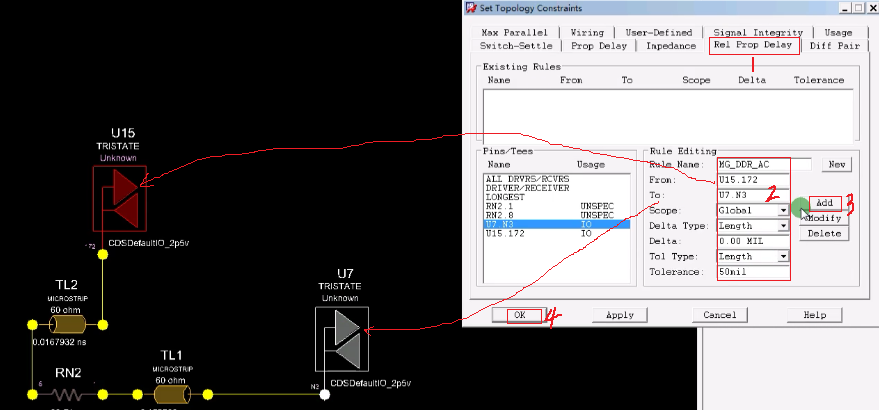

通过Pin Pair创建延迟等长：

10、差分对添加与对内等长规则设置

1）如前“5、线宽规则设置(Physlcal Constraint Set)之2）差分规则设置”手动添加。

Logic/Assign Differential Pair…中点击需要添加的差分对的焊盘即可。

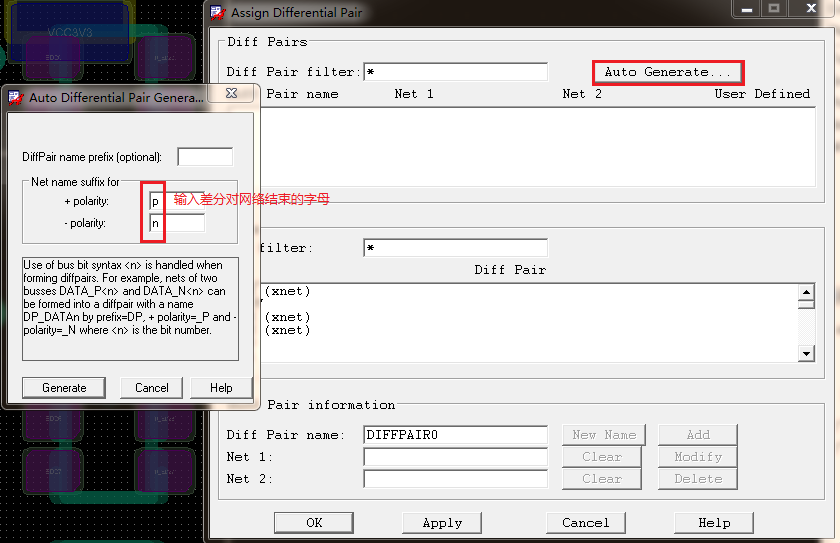

2）模糊添加法自动添加差分对★

没有添加到的再手动添加即可。

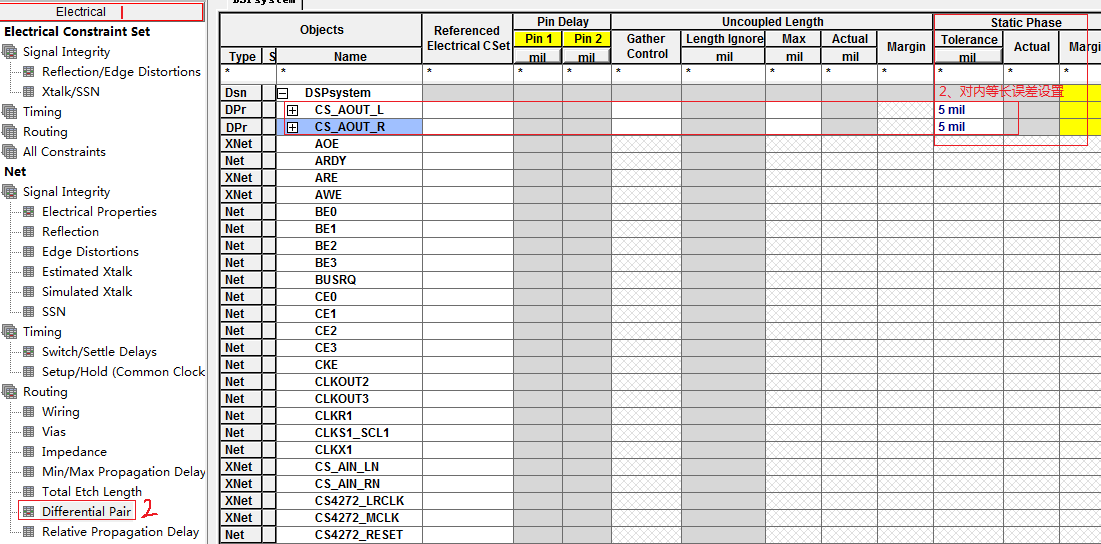

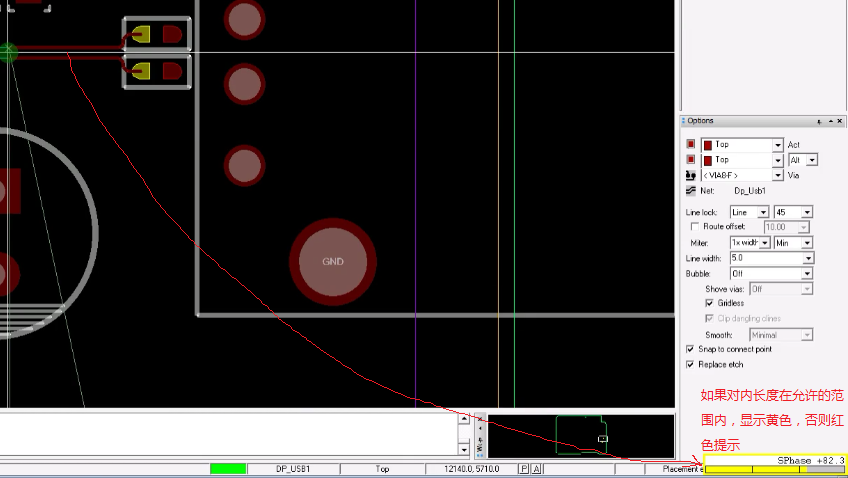

3）对内等长★

打开设计规则管理器中的“电气规则设置”，找到“Net”下的“Differential Pair”。

11、过孔的添加与设置

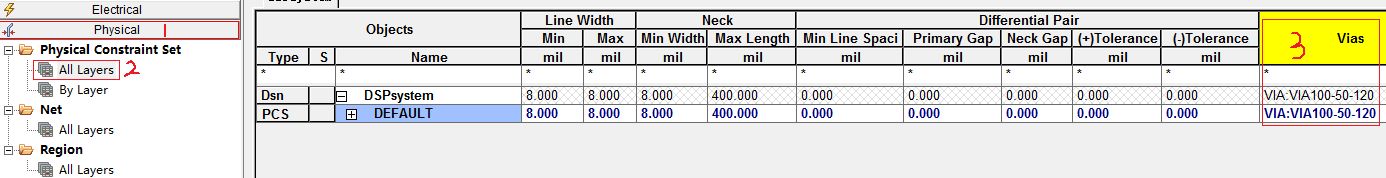

1）设计规则管理器中设置

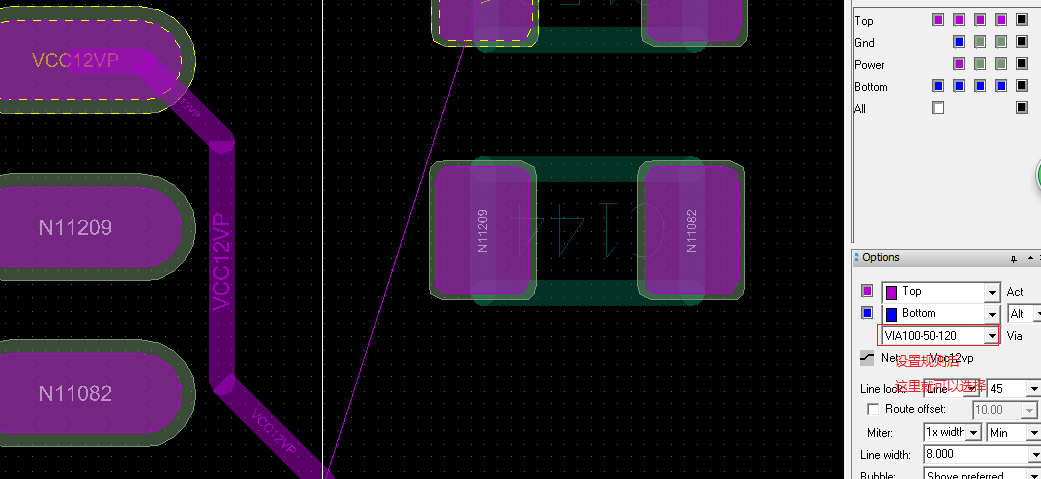

2）Options面板设置

一个过孔就是一个有过孔的焊盘。所有实例来源“于博士Cadence视频教程之相关配套资料”。
