Cadence Allegro元件Group使用技巧

Cadence Allegro 元件Group的使用技巧
问题描述：

   在使用Altium Designer 软件设计 时，可以将各个模块电路的器件联合为一个整体，方便后期对PCB布局进行修改，例如整体移动器件等。在Cadence Allegro中如需整体移动器件调整布局，可以将需要移动的器件全部选中，然后再进行移动，这种方法比较麻烦，而且容易出错。那么在Allegro中如何将一个模块电路的器件联合为一个整体呢？需要建立元件Group。

方法步骤：

   一、元件Group的创建：

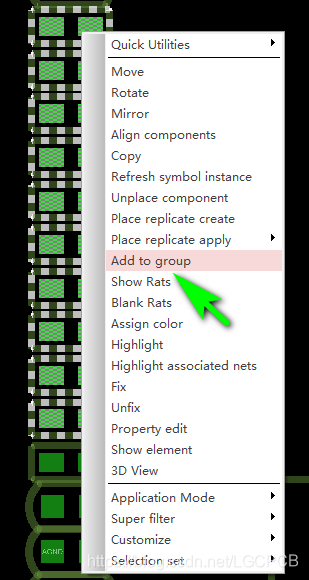

   1、选中需要建立元件Group的器件，右键选择——Add to group,如下图所示：

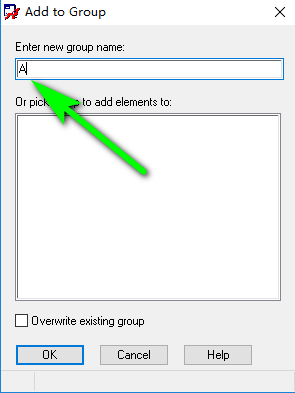

   2、在Add to group对话框中填写元件group名称，如下图所示：

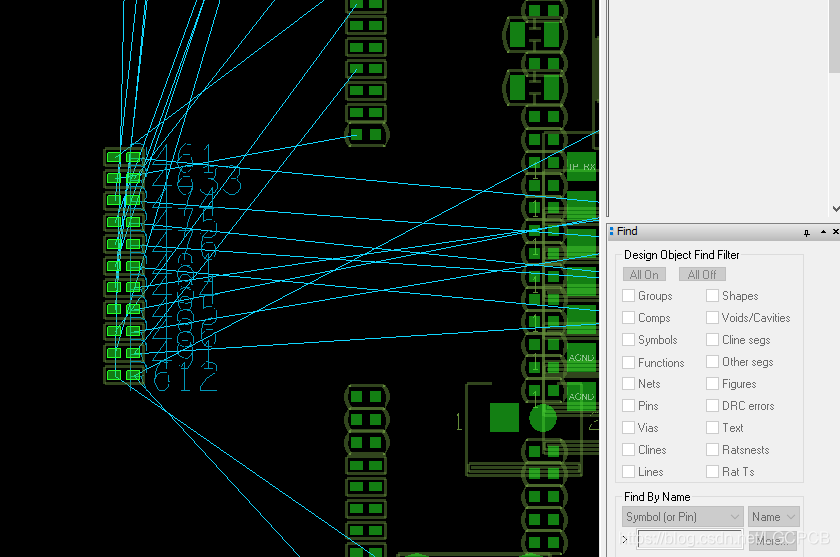

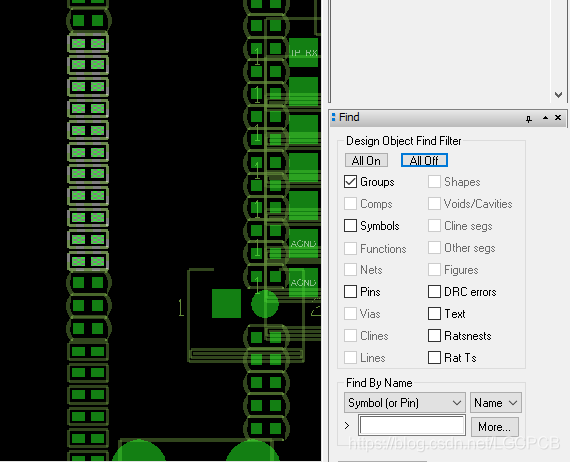

3、选择Move命令，在Options侧边栏下勾选“Groups”,然后选择建立好的Group，可以元件进行整体移动，如下图所示：

二、元件Group的删除：

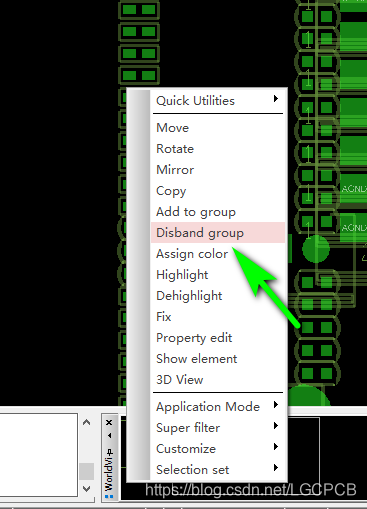

1、在Options侧边栏下勾选“Groups”,然后选择建立好的Group，右键选择Disband group，即可删除元件group，如下图所示：
