Cadence Allegro软件使用技巧：导入导出DXF

Allegro中导入导入导出DXF简介：

一． Allegro导入DXF文件：

在进行PCB设计时，需要考虑结构要求，其要求就会体现在结构文件中。一般Allegro软件的结构文件为DXF。DXF文件中包含PCB板外形，定位孔位置大小、关键器件位置(接 插件  、霍尔等)、器件限高、禁布等区域位置要求，在进行PCB设计时，要求仔细检查结构方面的要求。
1.DXF文件名不能有中文、”/”等非法字符。

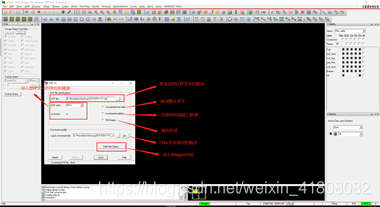

2.打开Allegro，单击File-Import-DXF，弹出如下界面：


   在上图选择DXF存放的路径、DXF的单位选择mm、勾选use default text table和incremental addition选项。(如果不勾选incremental addition，brd文件会 初始化  )

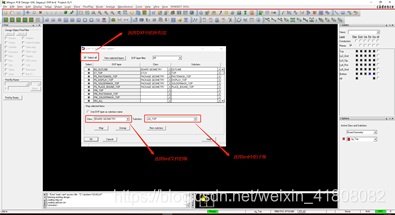

3.编辑Edit/View layer选项，选择DXF文件存放在brd文件中层级的位置，操作如下:


   点击勾选好Select All，然后选择要存放DXF的层级之后，点击Map，再点击OK。之后在点击Import，DXF就会导入成功。还有一种方法：如果现有的brd层级中没有你要
