Cadence Allegro 16.6绘图软件使用（四）

八、Gerber out

1、提取钻孔表格

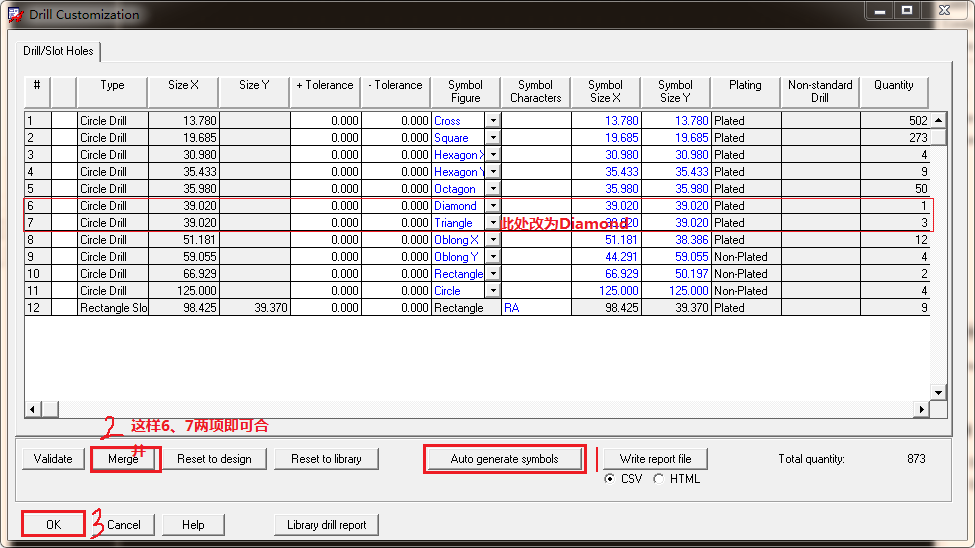

1）Manufacture/NC/Drill Customization

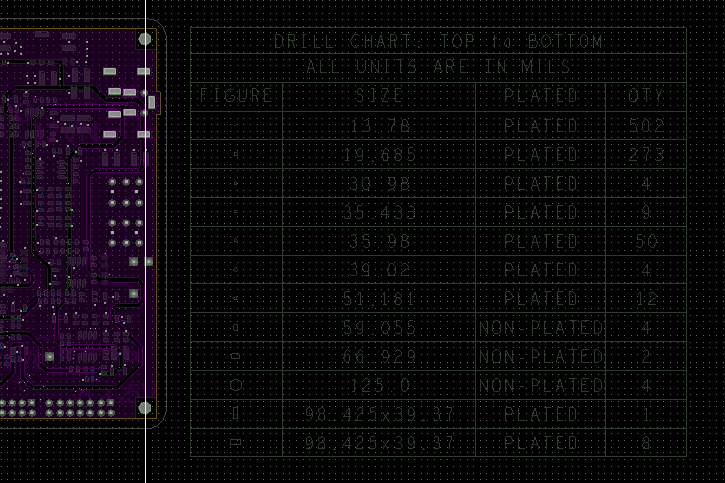

2）Manufacture/NC/Drill Legend

钻孔文件一般置放在当前PCB文件下方。

2、钻孔文件输出

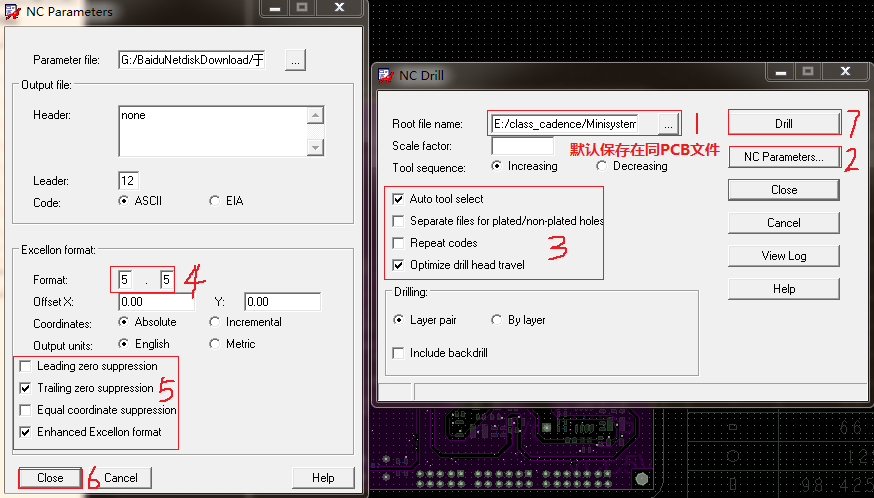

1）Manufacture/NC/NC Drill输出标准圆形钻孔

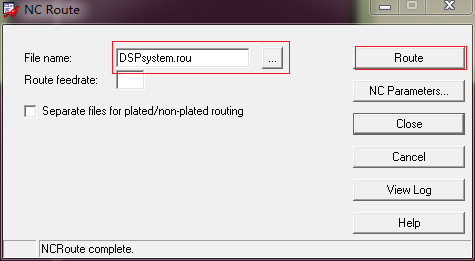

2）Manufacture/NC/NC Route输出不标准的钻孔

像椭圆形、方形槽孔。

3、MARK点的添加

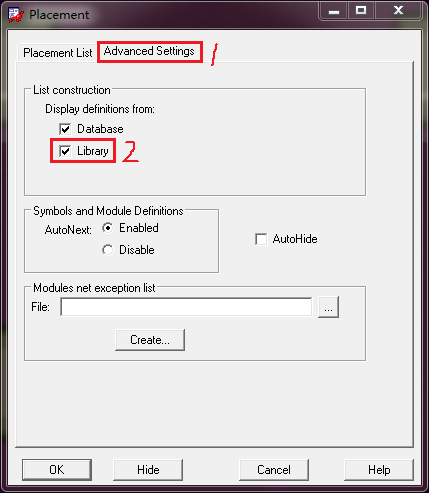

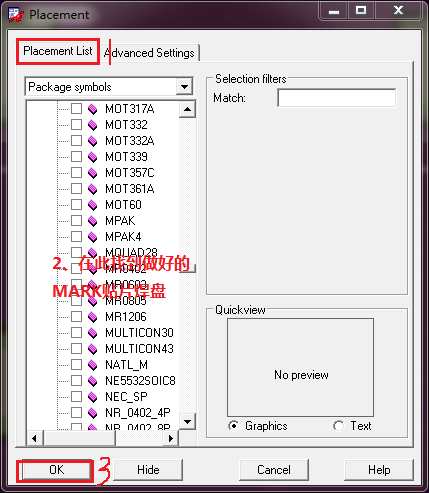

Place/Manually

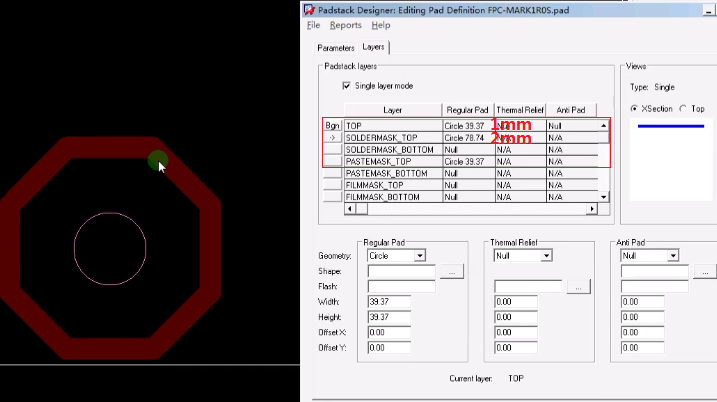

一般放置三个，有贴片的层就需要放置。

4、光绘参数设置

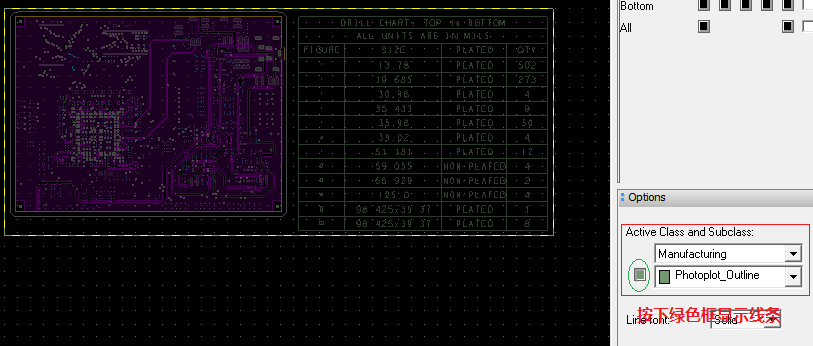

1）Setup/Areas/Photoplot Outline光绘区域设置

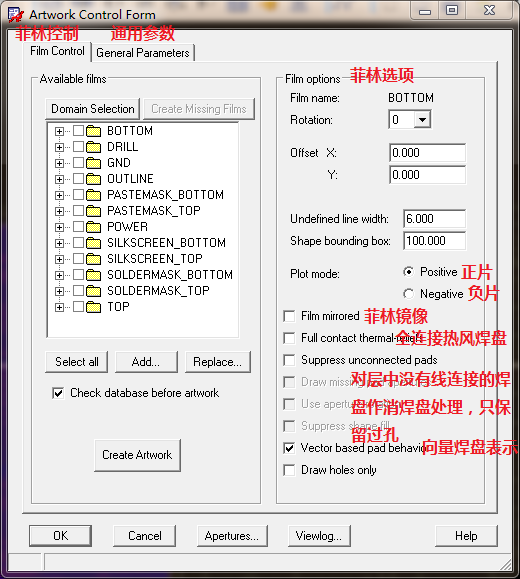

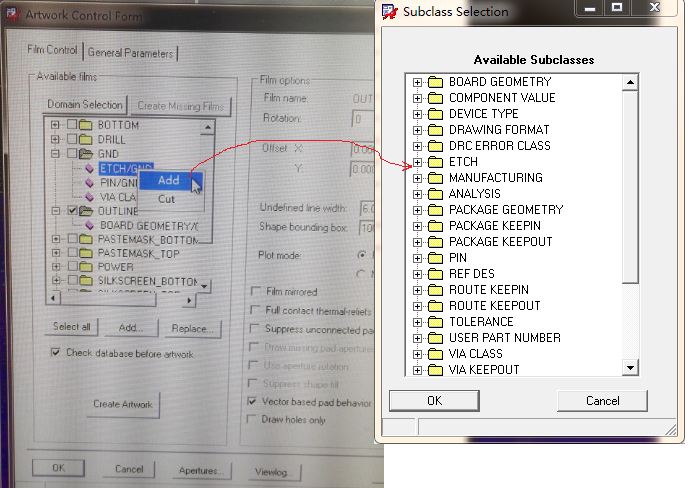

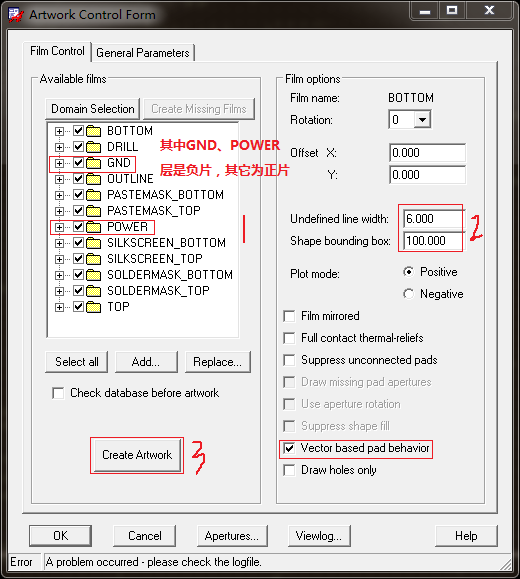

2）Manufacture/Artwork

对高速电路勾选Suppress unconnected pads，以消除没有连线的焊盘，降低焊盘电容。

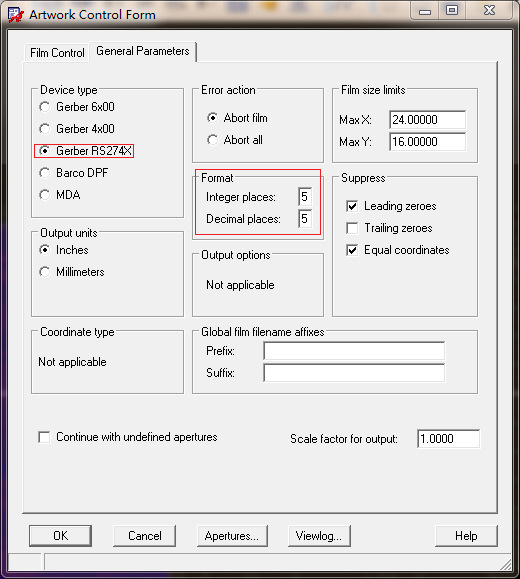

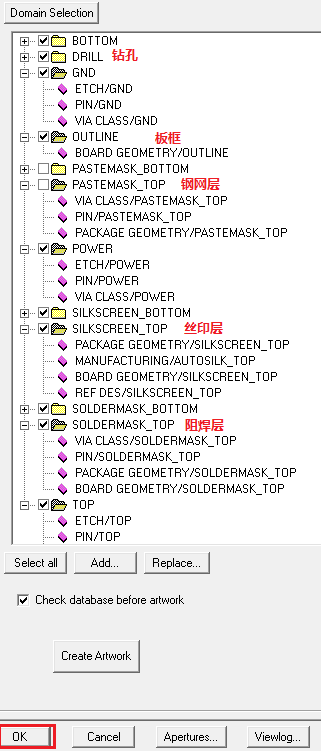

5、光绘层的设置

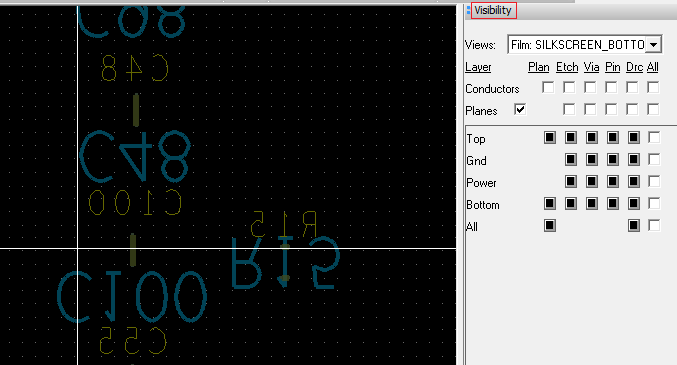

6、光绘输出

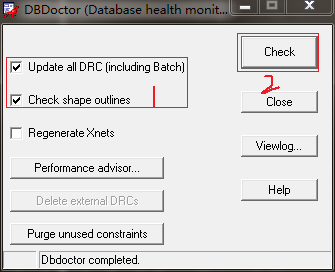

1）Tools/Data Check光绘文件检查

没有弹出警告就OK了

2）光绘输出

7、IPC网表输出

8、坐标文件输出

9、输出装配图pdf

10、光绘文件打包

11、运用CAM350进行光绘检查

九、PCB整体绘制

1、T点拓扑结构的布局、Fanout讲解

2、PCB手动添加器件与网络

3、埋盲孔的设置方法

4、AD-PADS-ALLEGRO软件之间的相互转化

5、自动等长的介绍

6、Team Design运用

十、附录

1、已知问题汇总

1）输入汉字会叠加

具网上说打补丁可解决，但容易出别的问题，作罢。

2）多年碰到的Allegro问题集合

3）出现协议无法调用

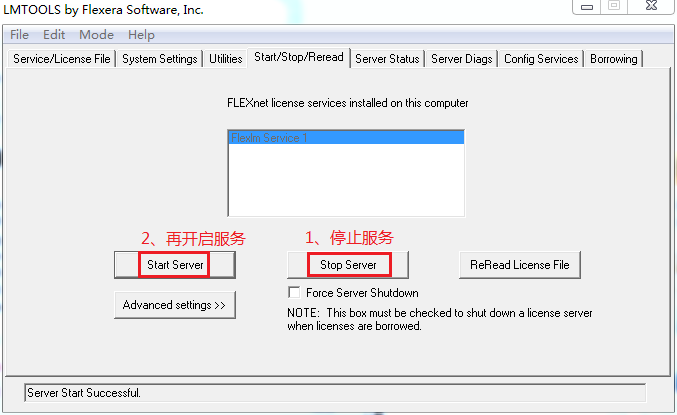

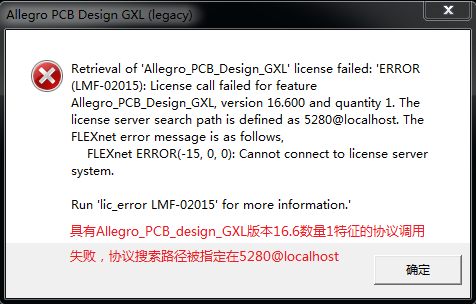

检查“LMTOOLS”中关于协议的加载，再关闭服务开启服务即可。

2、关于PCB的计算

EDA365在线工具
