Cadence 16.6使用Shape制作Pad的方法

有些 元器件 中的焊盘是不规则图形，这样我们就无法直接用pad designer制作焊盘。所以需要使用shape去制作。

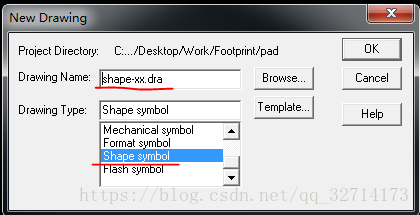

打开PCB editor，新建一个shape格式的 文档 ，命名最好也以shape为前缀。

之后可以选择shape add这个按钮制作任意形状的shape。

这边需要注意的是，需要制作两个shape，一个用于bigin layer和pastemask_top，一个用于soldermask_top。而且这两个shape的原点需要定位在该shape的中心，不然制作的pad中soldermask_top相对于bigin layer会有偏移。

保存之后会有一个ssm后缀的文件，这个是保存着存shape symbols的library文件，有了这个文件夹，pad editor才能识别到这个shape，假如一不小心把这个文件夹删了的话，pad editor是找不到相应的shape文件的。

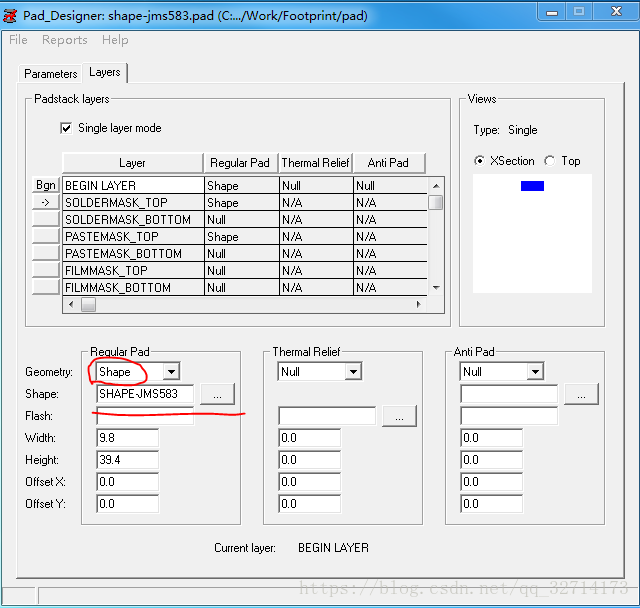

接下来就是一般制作焊盘的步骤，如下图所示设置好就可以了。

最后！

一定要记得把shape放在之前设置的psmpath路径下，也就是平时放footprint的路径，不然软件识别不到。
