Allegro 16.6自我学习笔记：建立元器件库

新建原理图元器件库（Library）

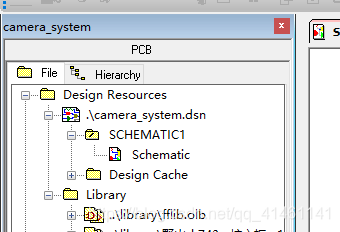

上一章讲到原理图工程建立和格式配置，这次先讲元器件库（Library）的使用。元器件库（Library）指的是原理图中元件的 集合  库，一般我们画原理图，要先画好元件库，然后再放置到原理图中。新建的元件库操作为点击菜单栏的 File——New——Library ，在打开工程的情况下点击会提示你元件库加入到工程中。创建完成后可在工程结构中的 Library 目录下看到元件库，格式为 xxx.olb，点击 + 号可列出当前库中的元件列表。

新建元件

要新建元件，选中元件库，右键 New——Part 新建元件。

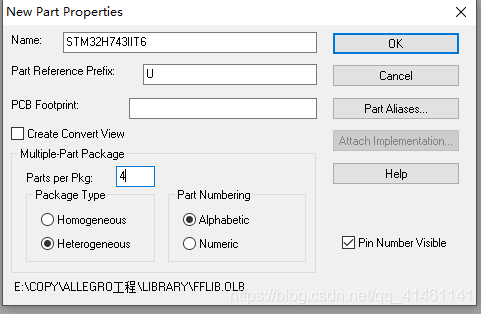

   界面中，Name为元件名称；下面那个框是索引编号首字母（一般 U 表示芯片之 类  的，C表示电容，J表示接口之类的），根据习惯标识即可；PCB Footprint为封装名称。注意：封装一般是用 Allegro PCB Editor 这个软件画的，别在 OrCAD里面找，名称可以后面修改的，空着先也行。

   下面有个Multiple-Part Package 选型，数字框表示这个元件有几个部分，我这里填4就分成4个部分画。重点是下面的 Package Type，Homogeneous 表示元件所有部分是相同的原理结构，例如我要画个LM393，这是一个电压比较器，由A，B两个电压比较器部分组成，这时我可以选择 Homogeneous 属性，这样在我画元件时，画完一个比较器后，另一个部分就自动复制，你只需改改 引脚 即可；Heteroge
