Allegro学习笔记---1.创建元器件封装

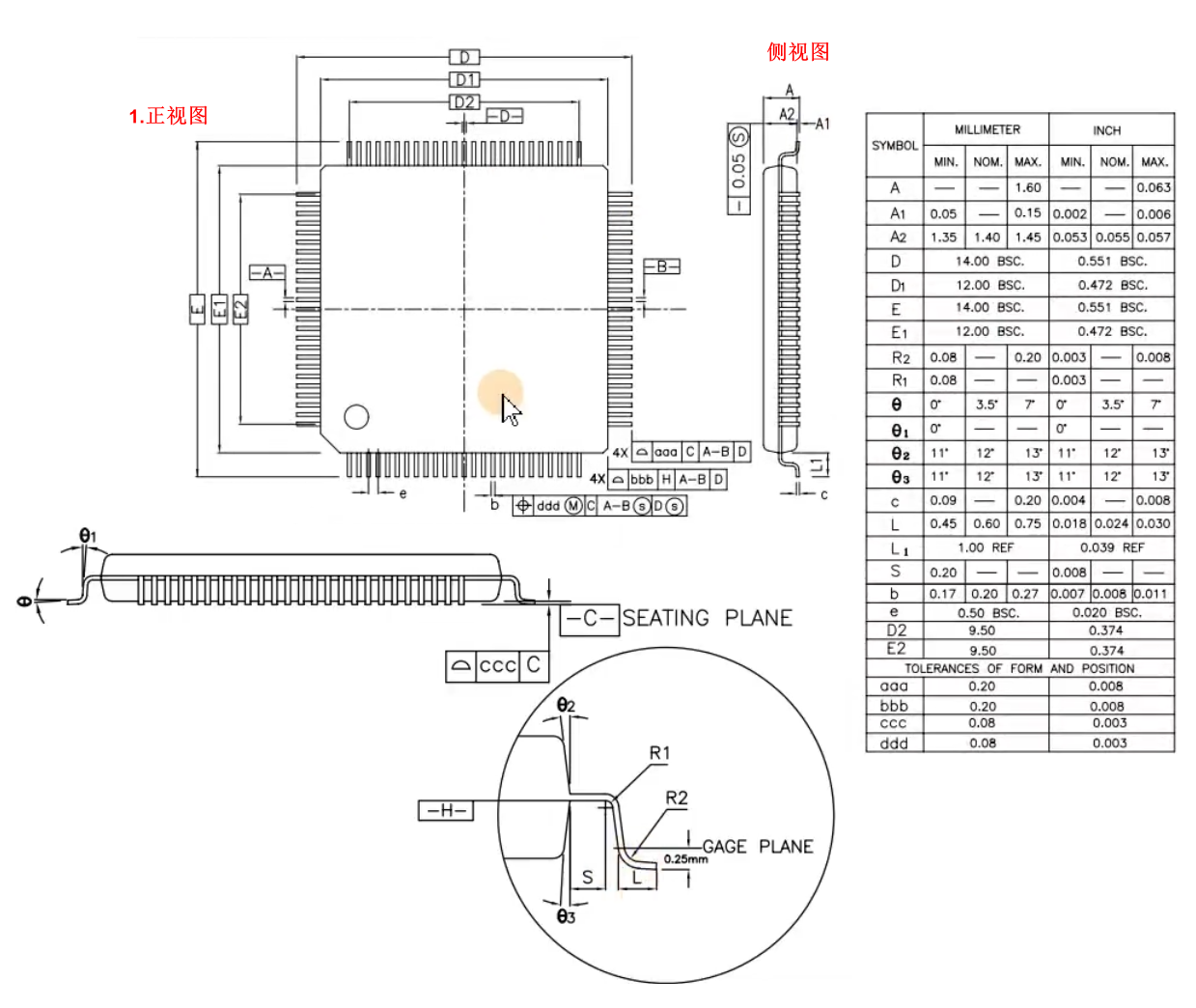

一、查看 元器件 手册

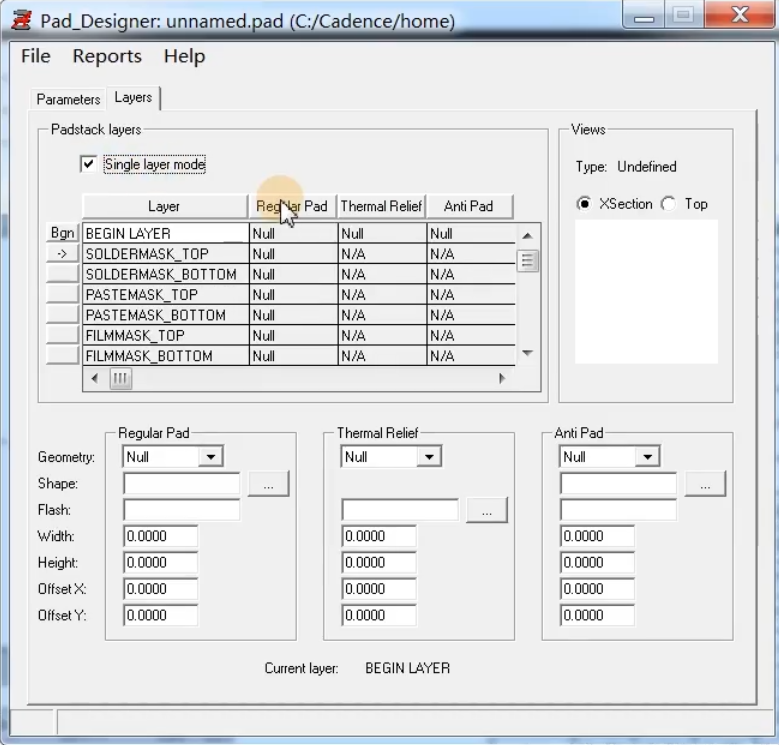

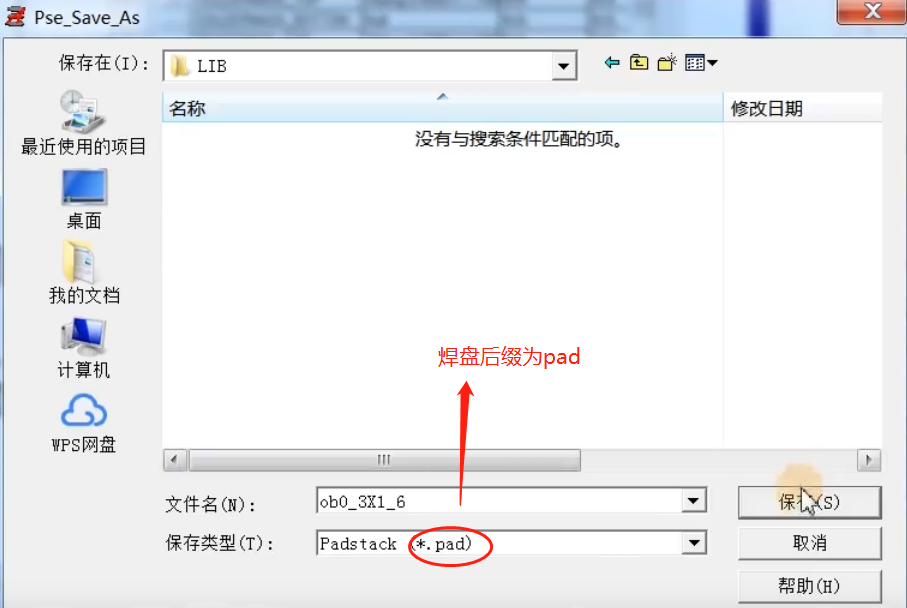

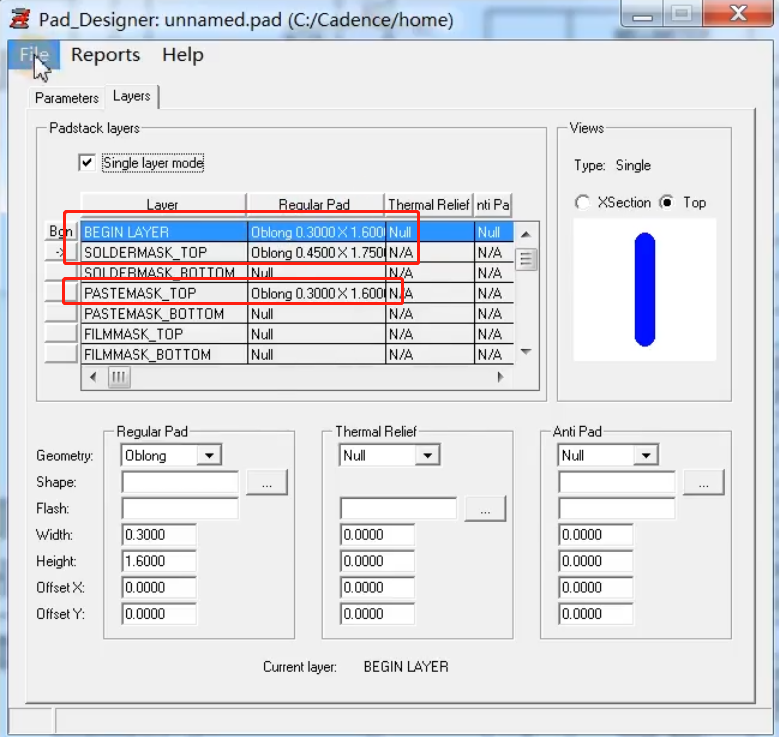

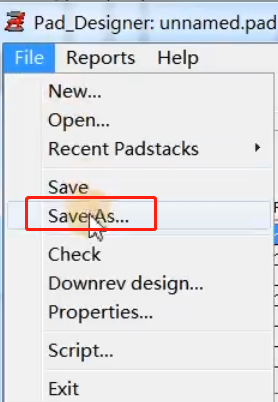

二、开始制作焊盘

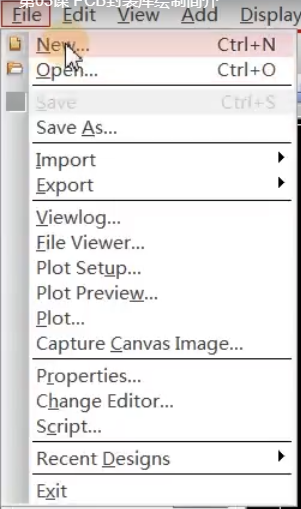

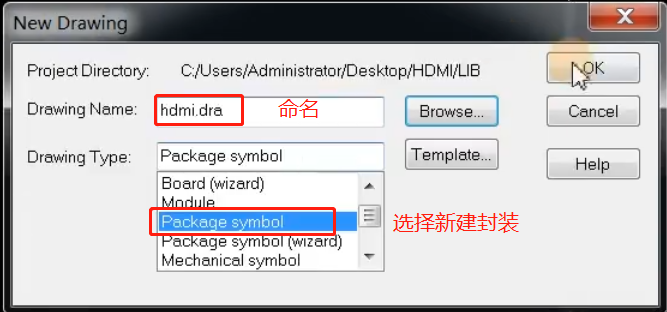

三.新建pcb封装

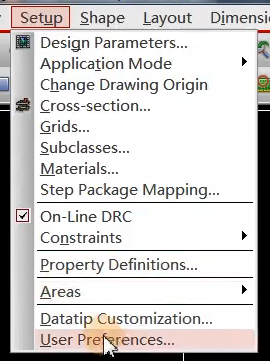

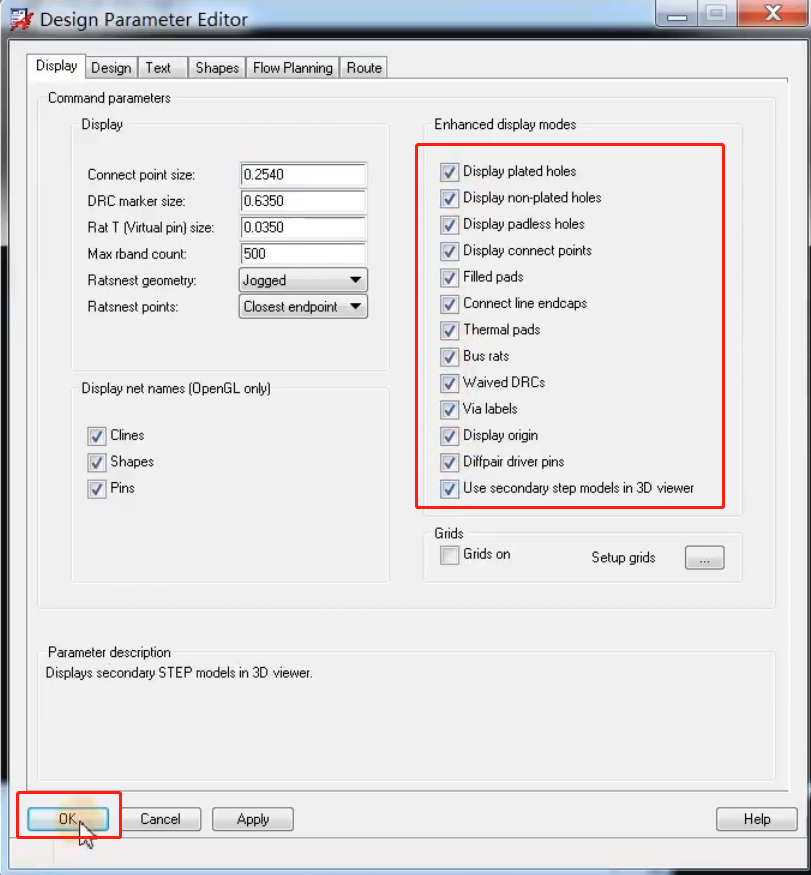

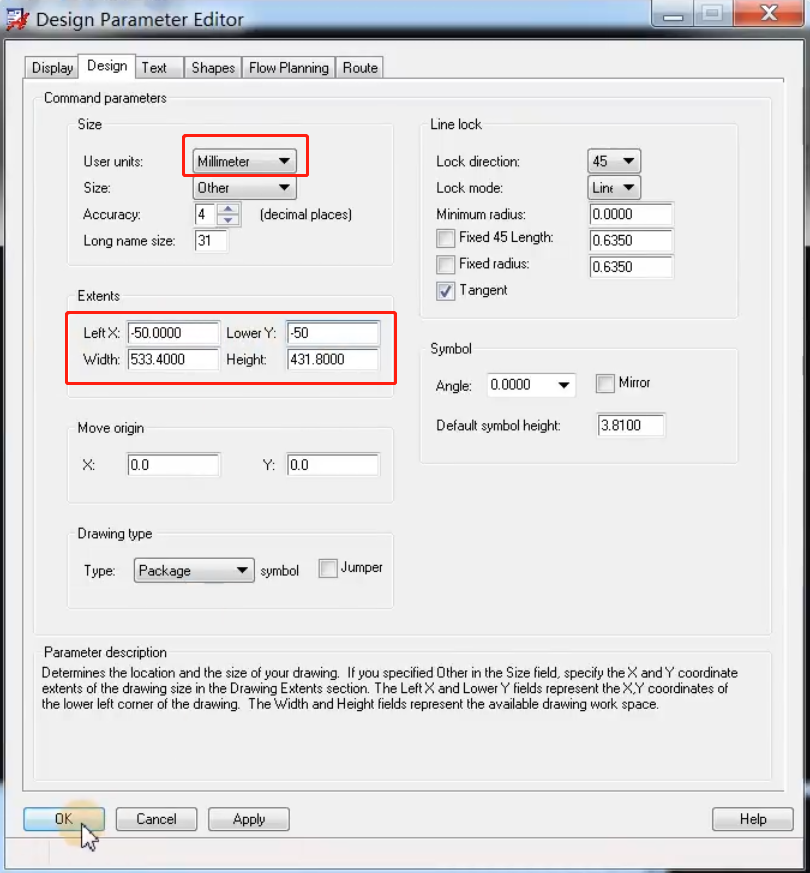

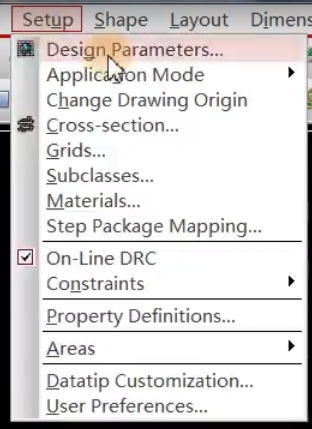

1.设置页面参数

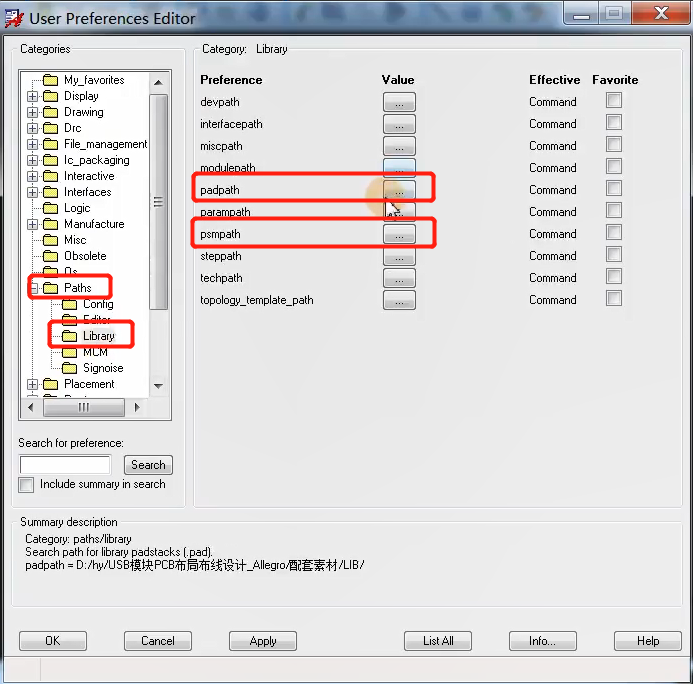

2.指定 pcb封装 库位置

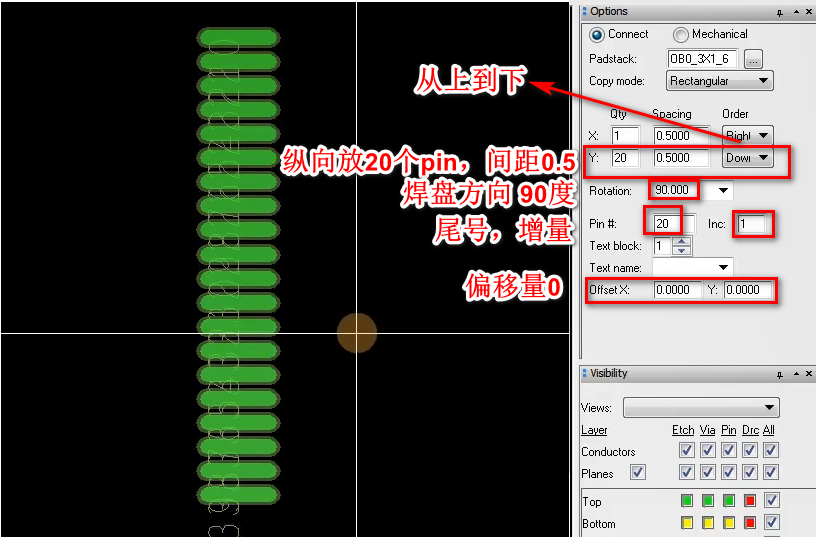

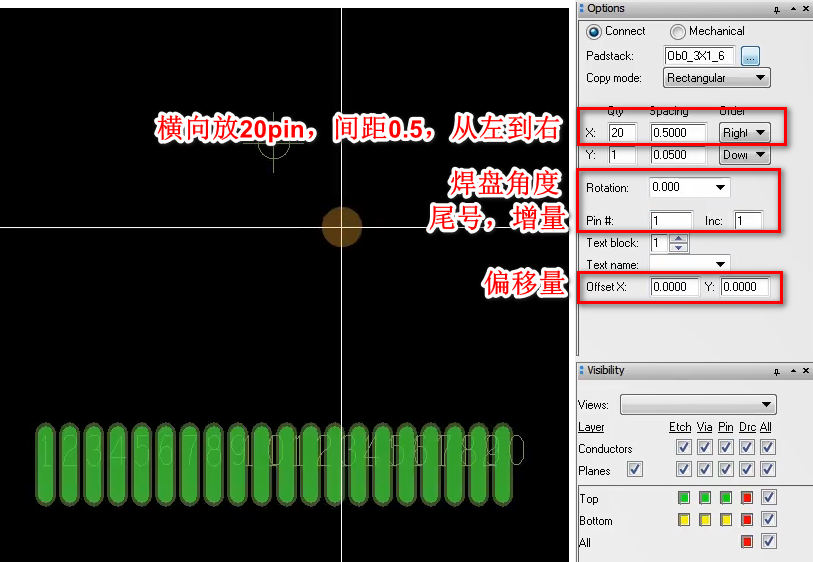

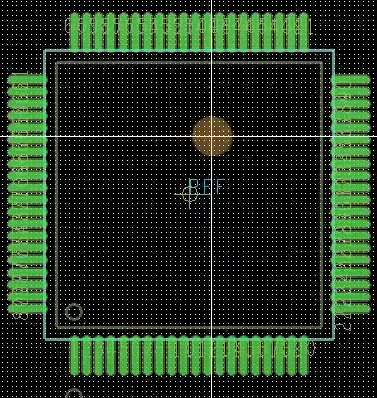

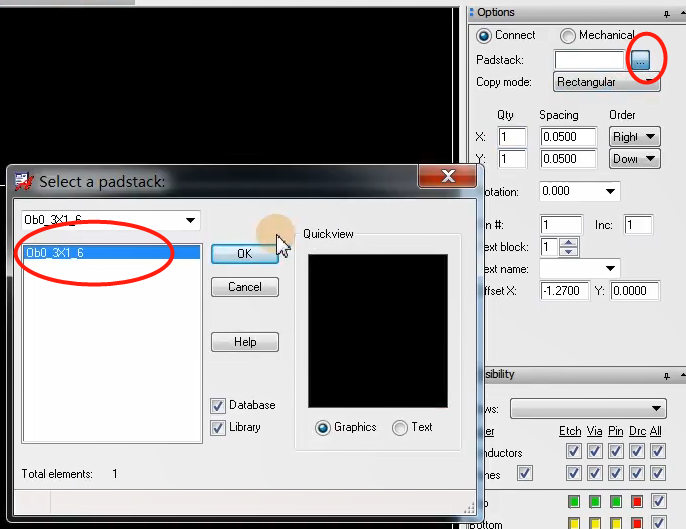

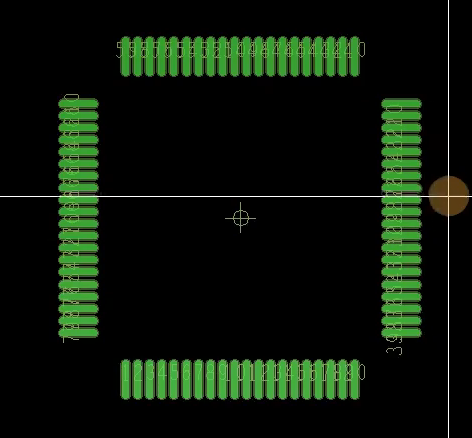

3.放置焊盘，一次性放置20个pin，依次放4次，就放置了80个焊盘

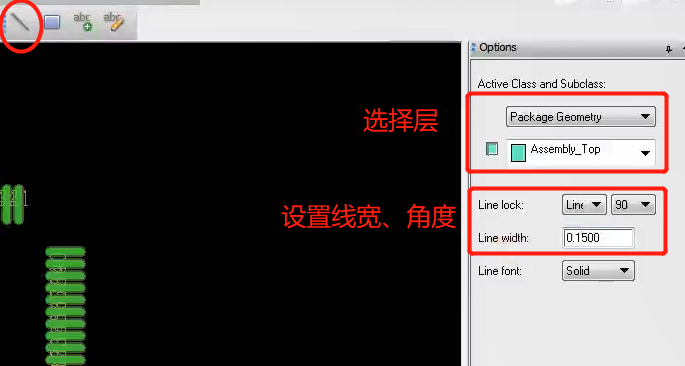

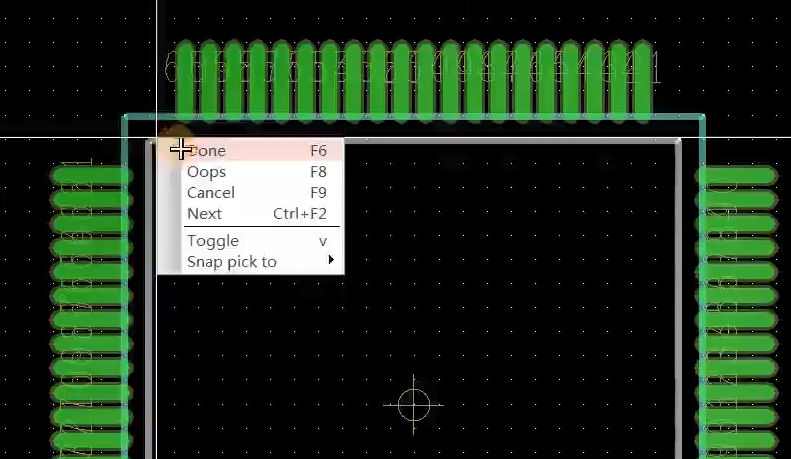

4.放置元器件装配框，1脚标识

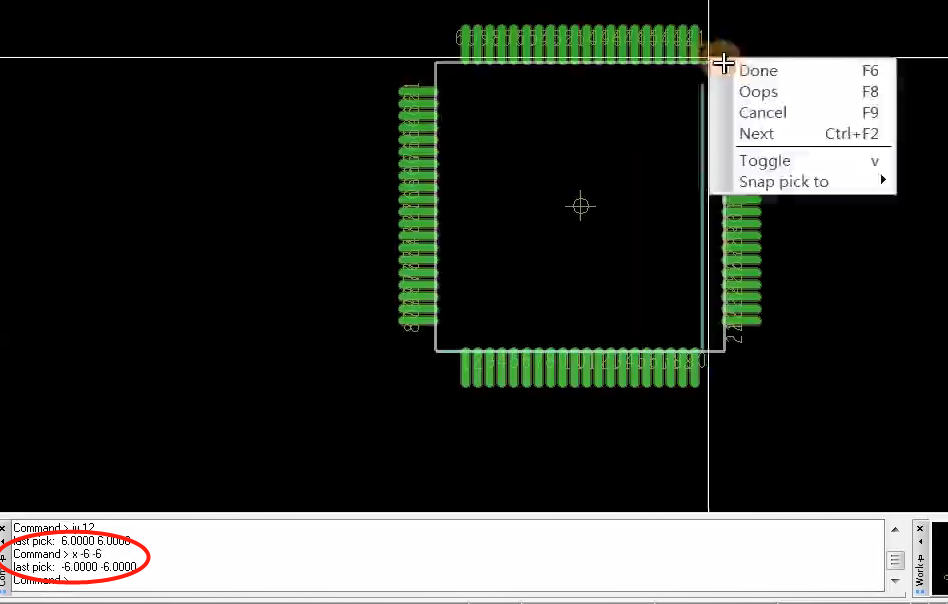

   Options中外框选择Package Geometry和 Assembly_Top，输入 坐标 ，精准定位。

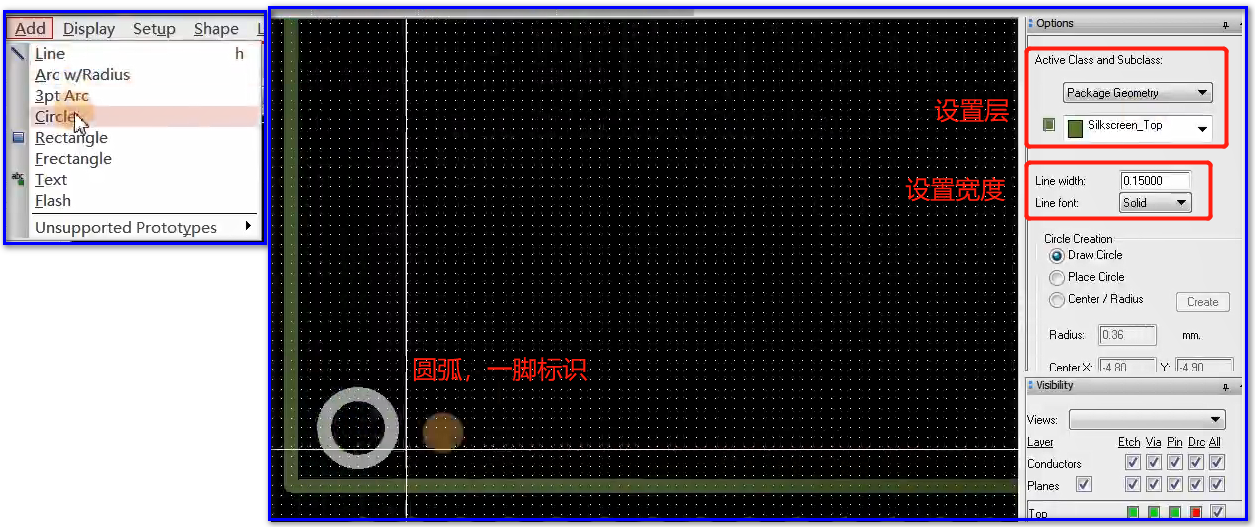

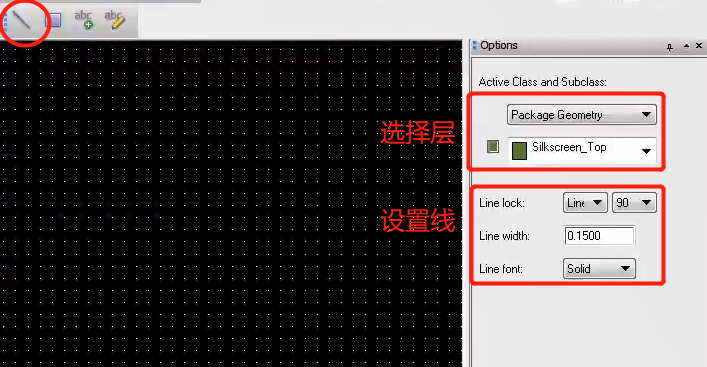

5.放置丝印框，1脚标识

   Options中外框选择Package Geometry和 Silkscreen_Top，同样可以输入坐标精准定位。

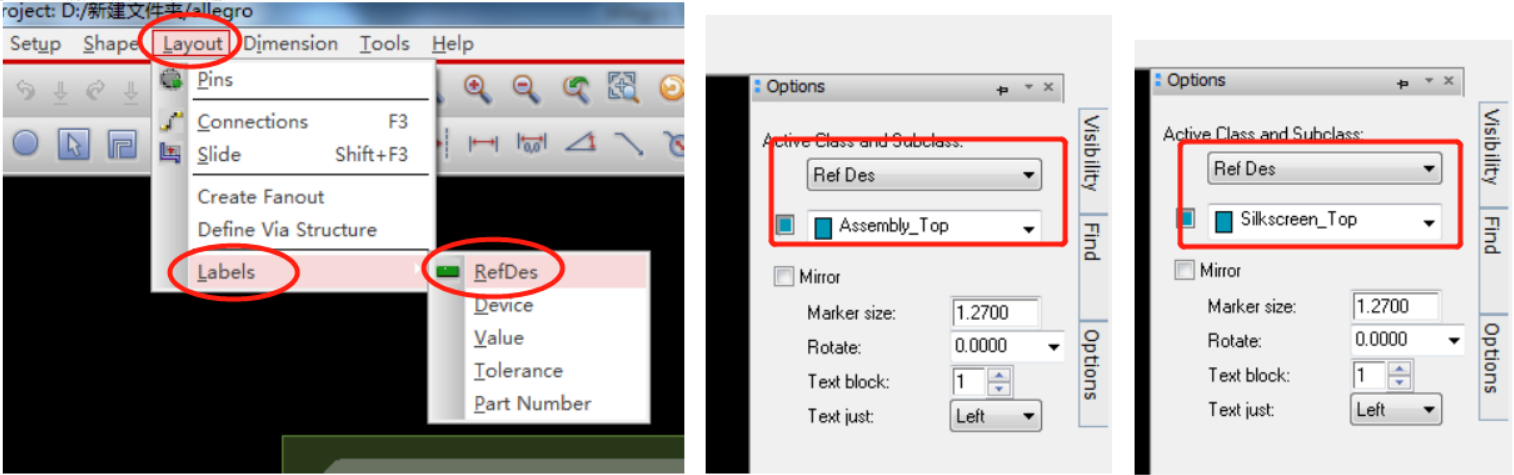

6.添加标号标号和丝印标号

   参考编号请都写 REF* 三个字母, 以后实际调用时就会变成原理图中的编号 和代表元器件的字母了

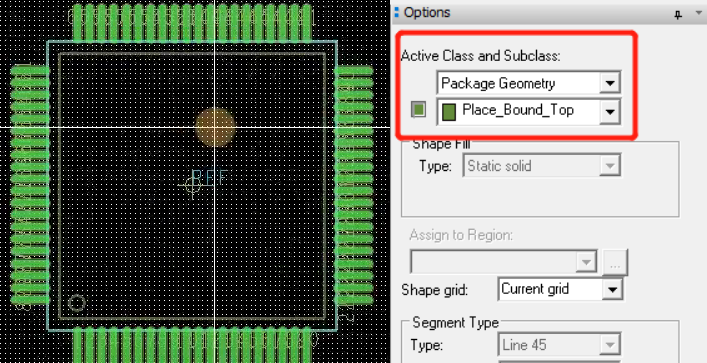

7.放置元件实体区域（Place_Bound）
Shape->Rectangular，

   Options中选择Package Geometry和Place_Bound_Top

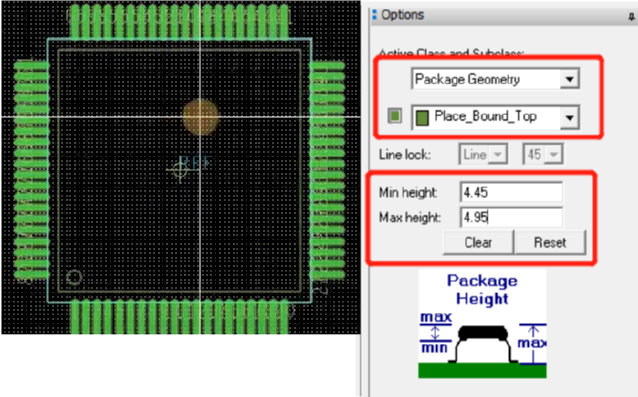

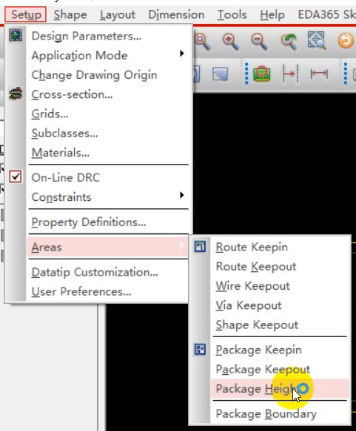

8.设置元器件高度
Setup ->Areas->Package Height，选中封装，在options中自动弹出Place_Bound_Top，并设置高度的最小和最大值

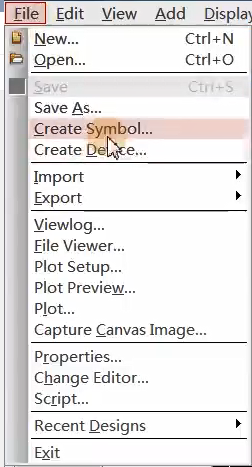

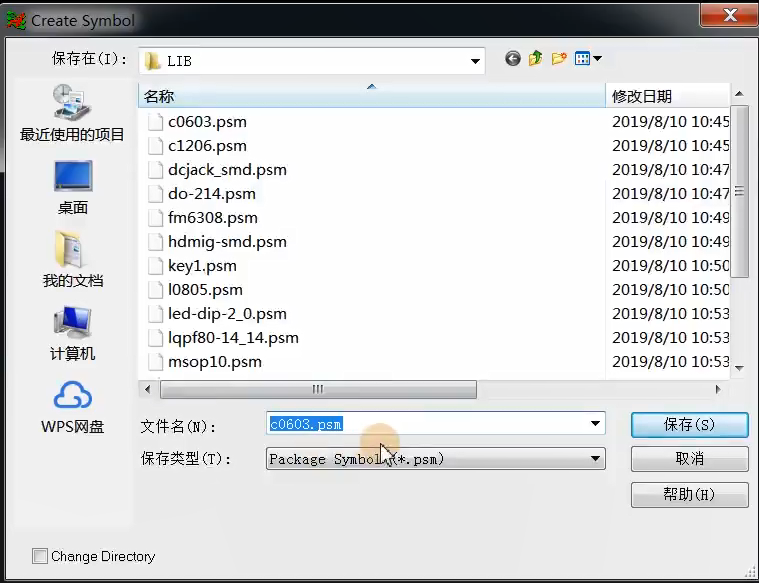

9.封装建立完成，保存后即可查看brd和 psm 文件，其中brd文件可以用allegro打开，而psm是被调用的 pcb库文件 。
