Allegro 16.6自我学习笔记：创建原理图工程

OrCAD使用——创建原理图工程

• 启动OrCAD Capture CIS
• 创建原理图工程
• 工程结构
• 设置原理图纸格式
• 选项卡固定

启动 OrCAD Capture CIS

这里默认安装好了Cadence 16.6版本软件全家桶，然后pj了，商业使用请支持正版，文章仅供交流学习使用。安装好后启动OrCAD Capture CIS，图标长这样，启动后有一个选择版本框，就选择OrCAD Capture CIS就好。

创建原理图工程

设计电路板需遵循 绘制原理图——绘制PCB——仿真检查——生成gerber文件——提交给厂商 的流程，所以需要先设计电路原理图。我自己想做一个 开发板  ，我就以这个做例子。打开软件后看到菜单栏

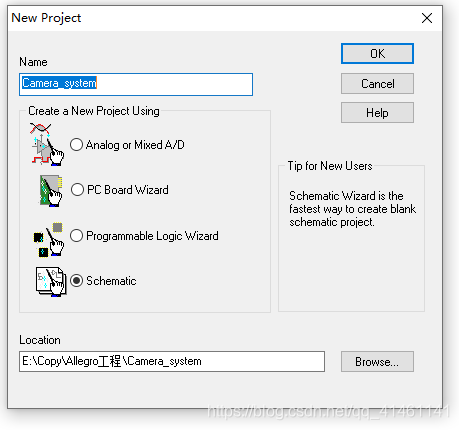

   选择 File——New——project 创建原理图工程，然后看到如下 对话框


   其中 Name 指工程名称，下面选择框选择建立 Schematic 工程，Location指工程位置，自定义就好。

工程结构

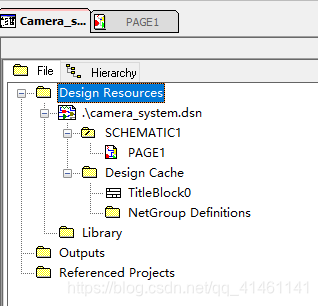

创建工程后可看到弹出的选项卡


   这个选项卡代表所有的工程信息。Design Resources  指的是原理图工程的主要文件，Schematic就是原理图文件夹，里面包含所有原理图，一个工程可建立多
