Allegro设计完成后的处理流程

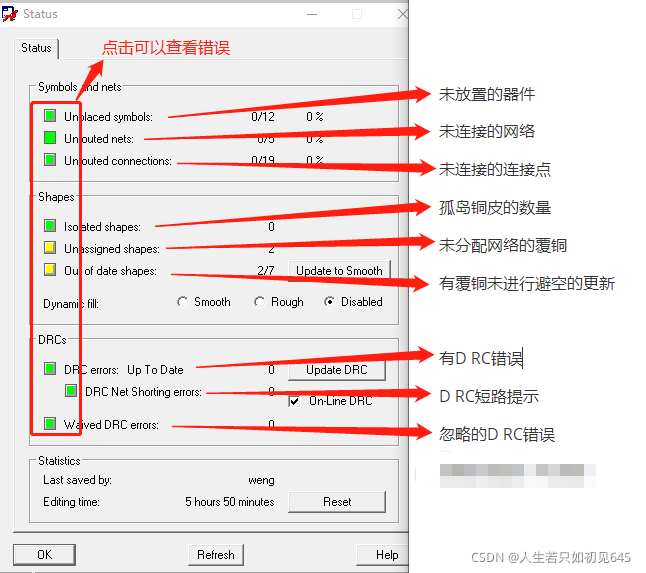

一、DRC检查。 display→status

        忽略DRC错误。display→waive DRCs→waive  然后点击需要忽略的DRC或加上备注

       取消忽略DRC错误。display→waive DRCs→restore 然后点击需要取消忽略的DRC

然后再进行数据检查，tools→database check

二、输出 报告

      tools→quick reports。

三、重命名 元器件 序号。

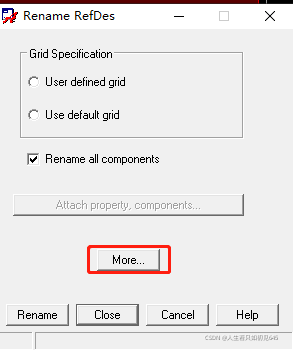

logic→Auto rename refdes→rename

四、回注。（从PCB更新到原理图）

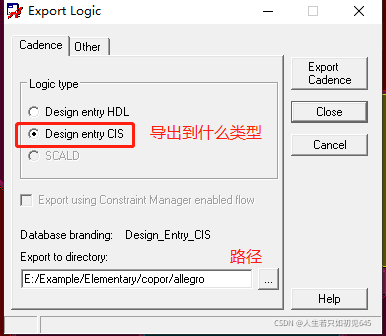

1、导出网路表。file→export→logic

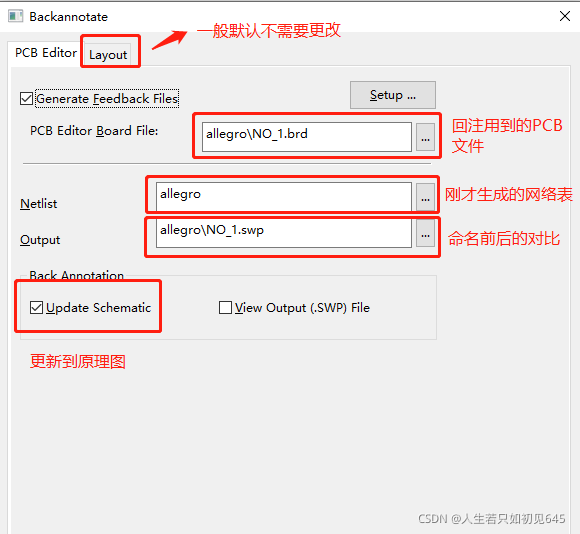

2、原理图回注。tools→back Annotate

五、调整丝印

1、手动丝印 。

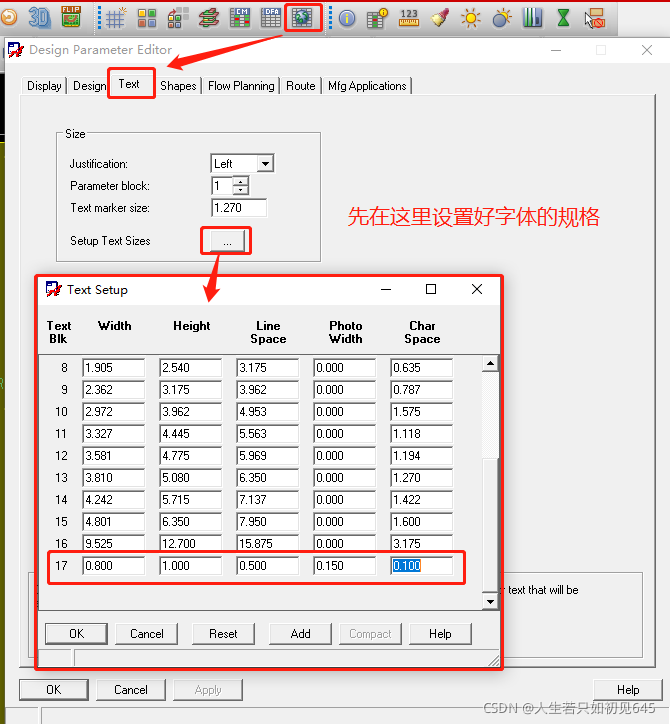

      1.1 先设置好字体规格。

Edit→change

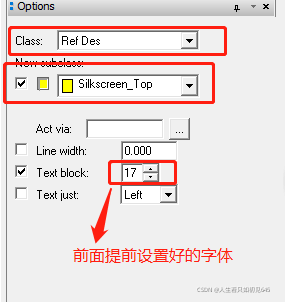

在 find 中勾选 text ，然后框选全部。这时字体都是统一的，规格为提前设置好的字体。

       1.2调整丝印位置。

       点击移动命名，然后 find 中选择 text，让然后手动移动调整位置。

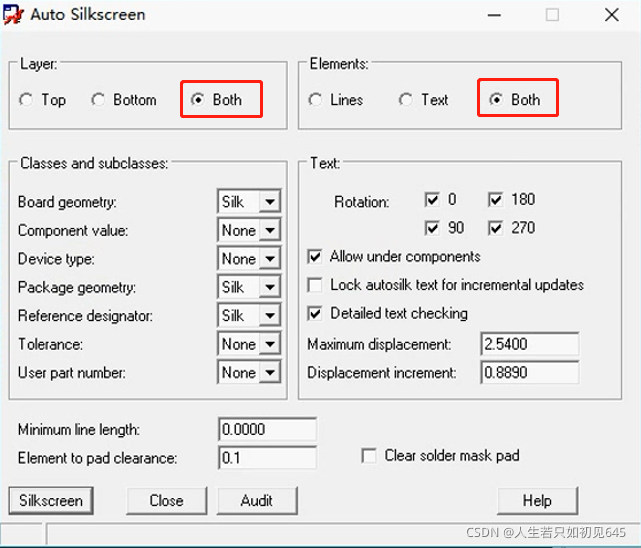

2、自动丝印。Manufacture→silkscreen         注：自动丝印必须打开自动丝印的显示

 ​​​​​​​

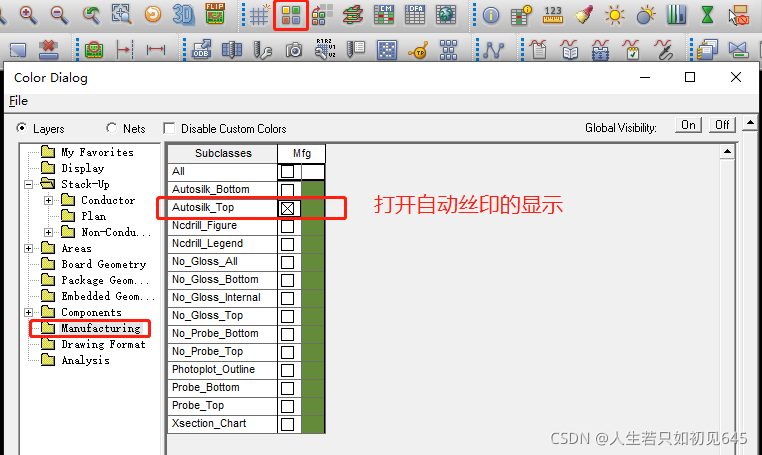

自动丝印之后需要打开自动丝印的显示
