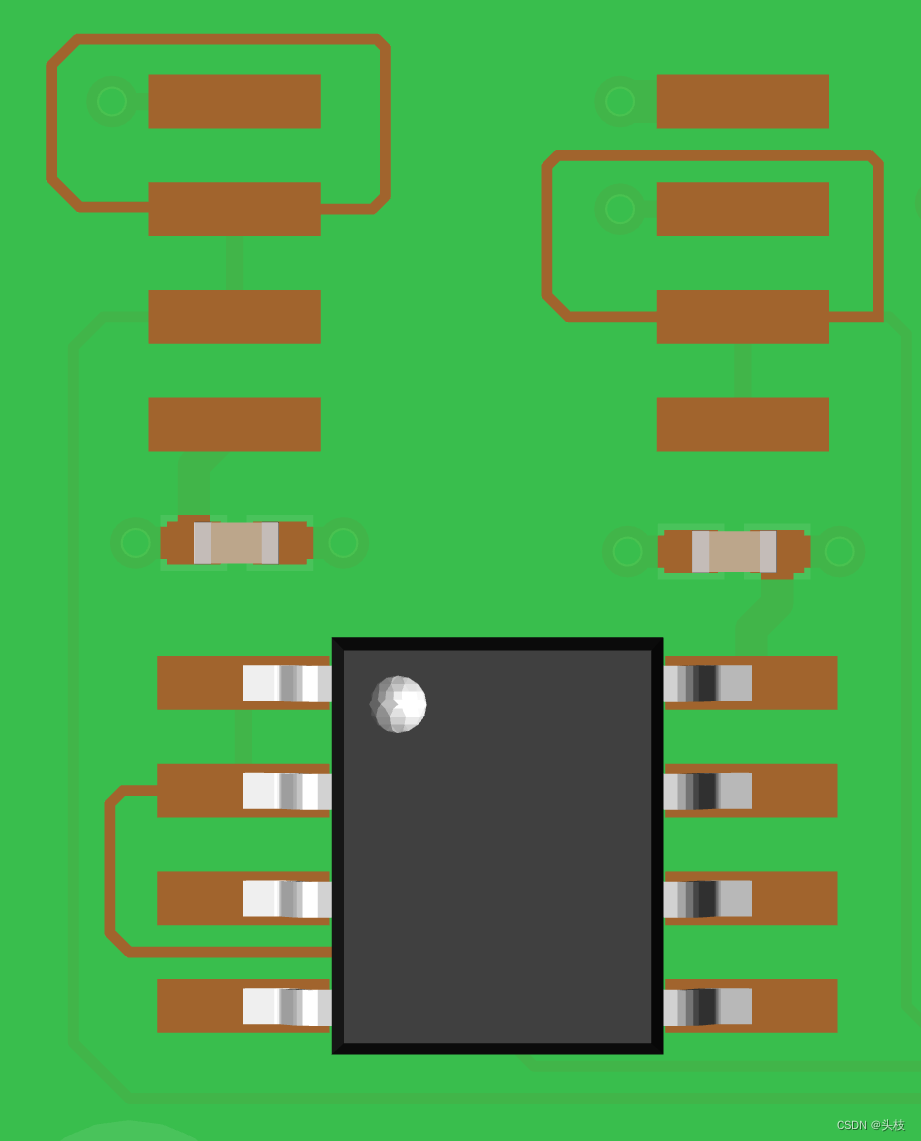

在使用非常小的输入偏置电流的运放(1pA以下)时，为了防止因为其他地方的电压泄漏到同相输入端导致问题(受潮或PCB清洗不当)，需要使用反向输入端包裹同向。
但是在allegro中，同向端已经连线的话，再画一根线从同向焊盘出发再回到同向会导致 原理 的线连接到焊盘的一段被替代，不能画出闭环的线。
当然可以使用一些技巧，如增加个铜箔什么的。
关闭这个功能可以更方便。

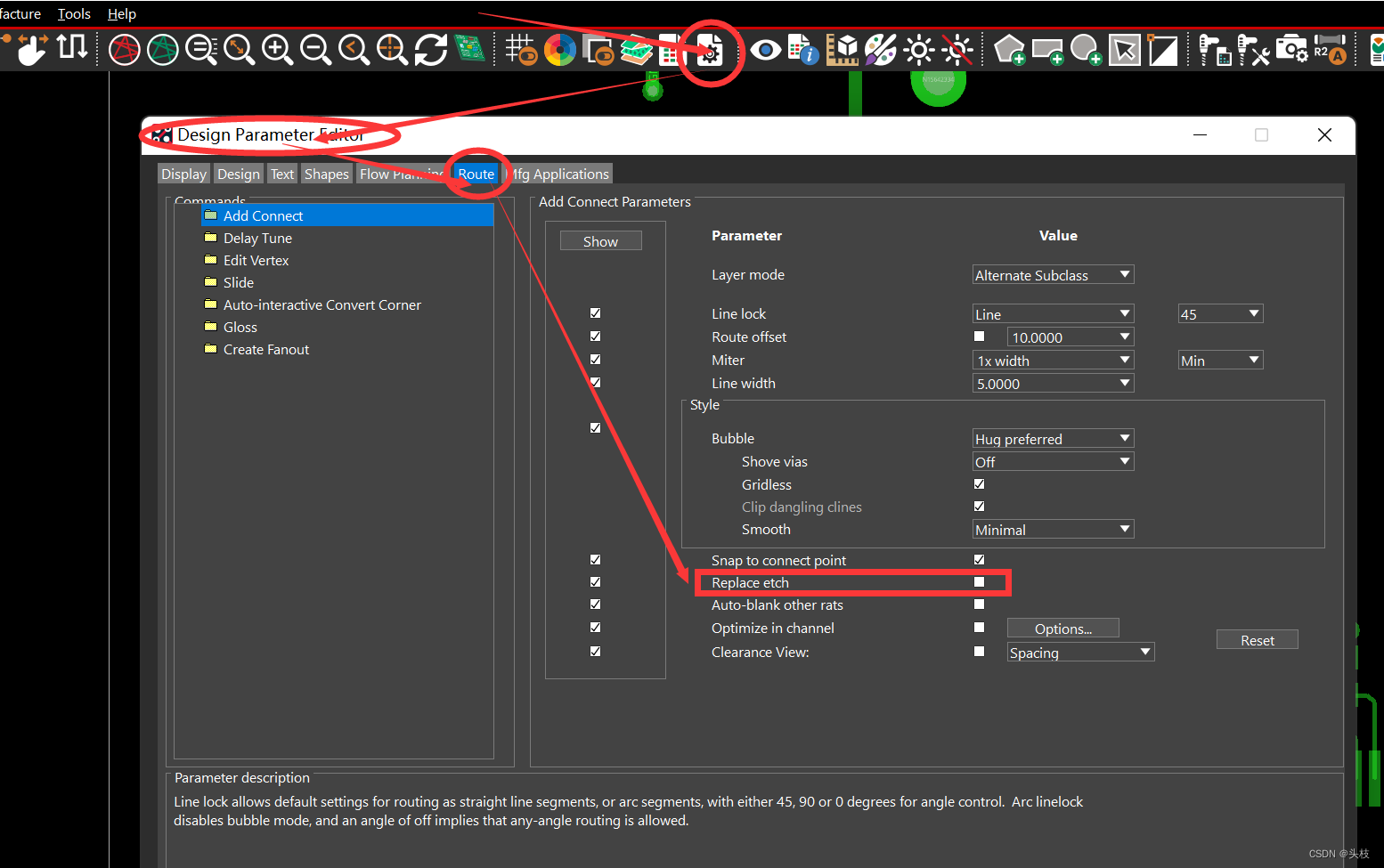

取消上面图片中所示的勾选，就可以关闭前面描述的这个功能了。
注意用于包裹同向端的线需要露铜，在阻焊层用线跟着连线画一遍就可以了。
