Allegro等长走线设置

提到绕等长的问题，就不得不说一下等长约束规则的设置了。在allegro的规则管理器里，只有你想不到的规则，没有设置不了的。正是因为其五花八门，所以经常有很多的BUG出现，对于很多人来说，建规则会成为比较难跨越的高山。

等长规则的设置有多种不同的方法，有傻白甜型，有端方君子型，有腹黑高冷型，总有一款适合你的。

1 做人从傻白甜开始

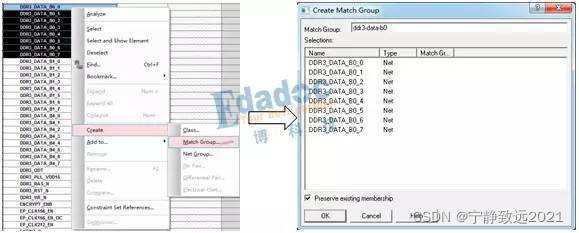

望文生义，傻白甜就是操作简单，结果尽如人意的意思了。这种方法几乎是一步到位的，选中目标网络，单击右键，直接创建Match Group，然后取个好听又好记的名字，如下图。

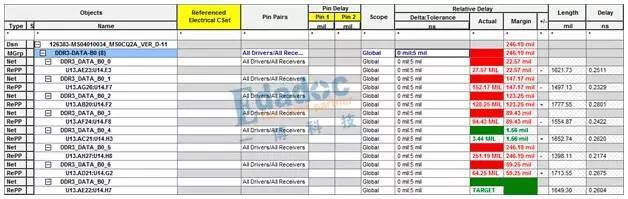

   至此，我们的万里长征就要成功了，只剩下最后一步了，添加等长范围。在Match Group行，tolerance那里改成想要的等长范围，然后回车，等长规格就这么简单粗暴的设置好了。


   2 端方君子，心之所向

对于简单的点对点的拓扑，傻白甜能起到相应的作用，但是对于一些比较复杂的拓扑结构，可能就收效甚微了，这时候就需要我们的君子登场了。

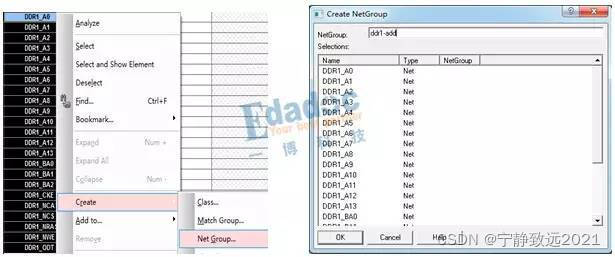

为什么说这种方法是端方君子型呢，主要是因为它一步一步，有理有据，按照步骤试一下的话，就会觉得，原来如此，建等长规则还是比较简单的。下面就是动作分解了，首先选中目标网络，建立net group。

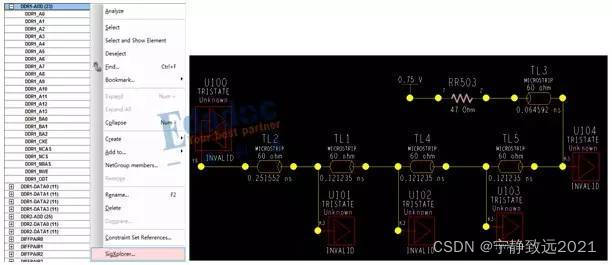

   建立net group后，选中建立的net group，单击右键，选择SigXploer命令，打开SigXploe，也可以选择单个网络打开SigXploe，网络的拓扑显示如下。

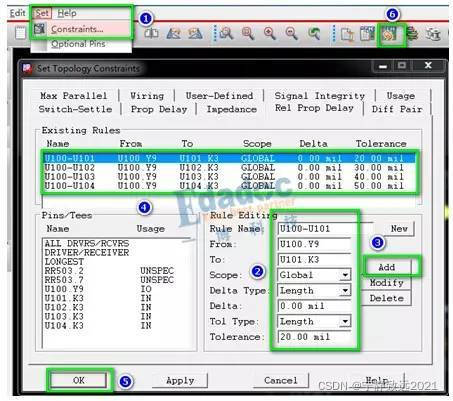

   拓扑正确之后，就可以按照下图步骤，建立想要的等长规则了。一步步完成之后，是不是感觉真的很美好呢？


   3 腹黑高冷才是真绝色

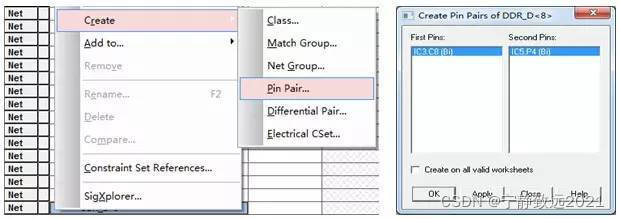

然而，也有君子搞不定的时候，因为毕竟不是所有的BUG都是光明正大的阳谋，让你可以知道怎么去改正，就像拓扑连接不正确时，可以通过给阻容器件赋 模型  来解决。有的BUG就像避无可避的阴谋诡计，比如无法打开SigXploer，器件模型出问题等，无处着手时，这时候就需要剑走偏锋，腹黑的方法才能够一招致胜。这次直接选择网络建立pin Pair，不管什么拓扑错误或是其他，直接避过，建立点对点的连接， 这也正是高冷风范，不管什么BUG，都是“我不听，我不听”。

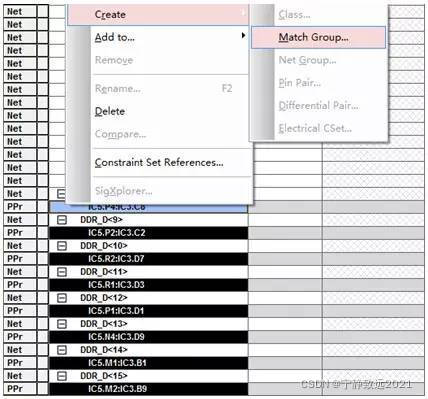

   然后再选择目标pin Pair，直接建立Match Group。建立Match Group之后的步骤，就要问傻白甜了。


   建立等长规则的方法有多种，不管遇上什么样的BUG,都会有方法去解决。

http://bbs.eeworld.com.cn/thread-480717-1-1.html

cadence PCB走等长线设置

https://blog.csdn.net/weixin_41623723/article/details/105449677

Cadence Allegro 走固定长度的线图文教程及视频演示

https://yingxiaoer.blog.csdn.net/article/details/122094979

在 PCB设计  中，为了满足时序的要求，有的信号线会要求线长在某个范围内。本文详细介绍走一条50mm的线，误差0.5mm的方法。

   第1步：在约束管理器中设置线长和误差

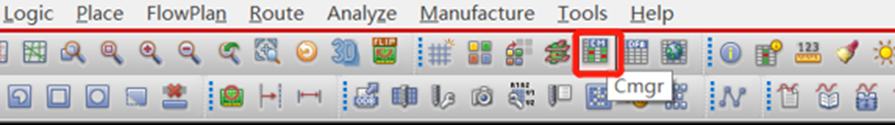

   单击“Cmgr图标”打开约束管理器

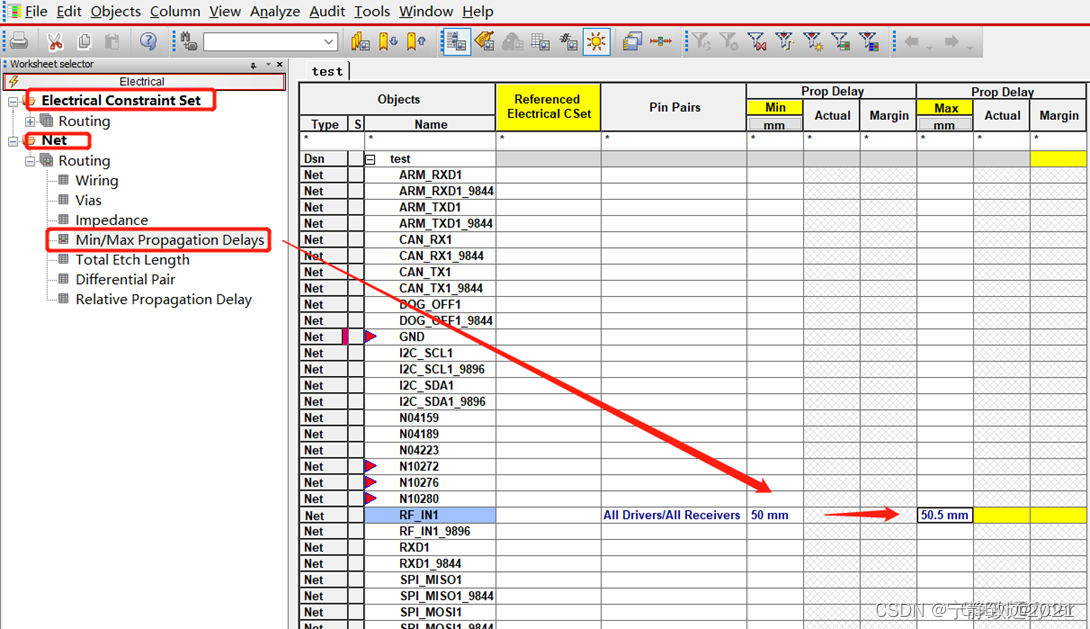

   设置RF_IN1（需要走的固定长度线名称）的最小最大线长分别为50mm和50.5mm


   第2步：打开“allegro_dynam_timing动态延迟显示”功能

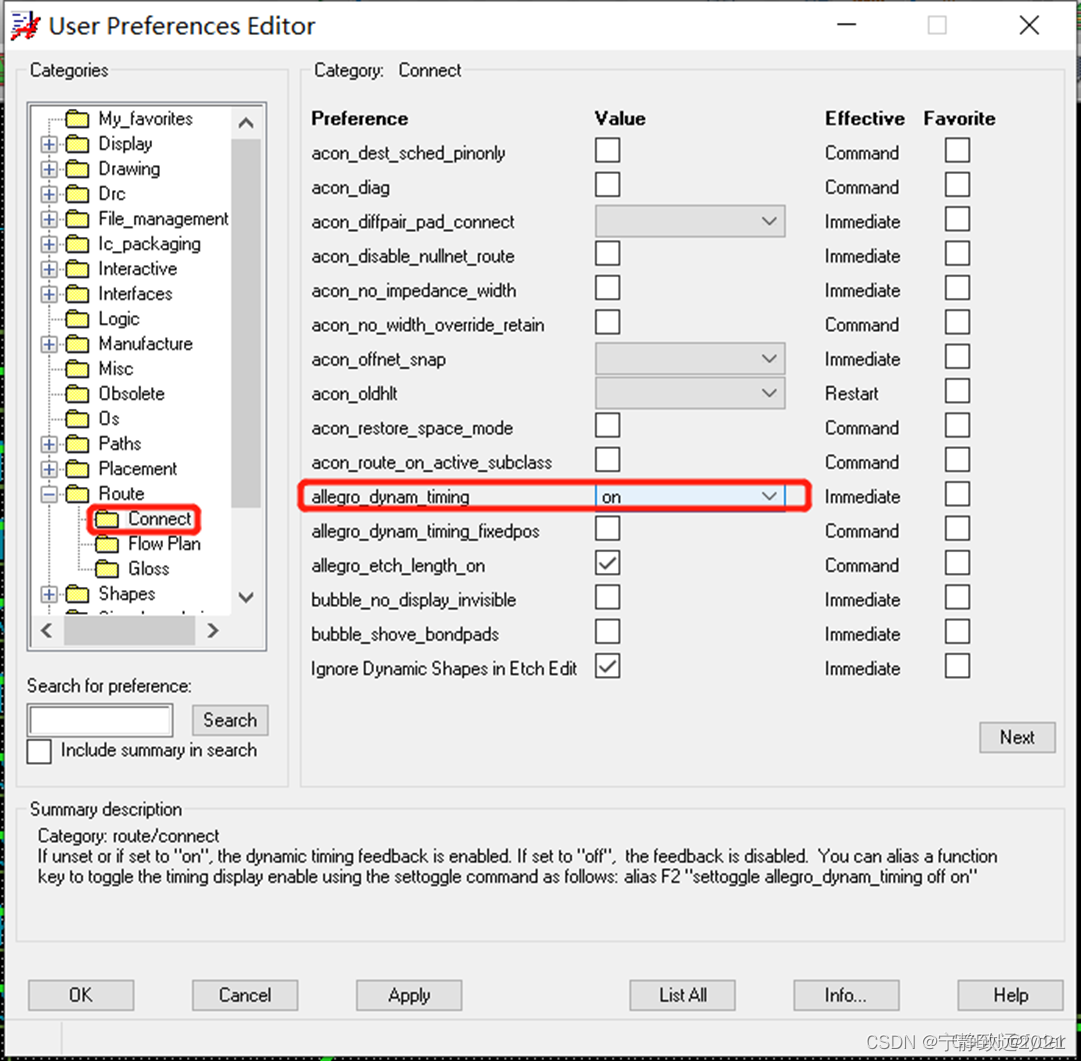

   执行“Setup→User Preferences”打开用户偏好设置窗口


   勾选“allegro_dynam_timing”选项


   第3步：完成走线

   走线过程中关注“Dly”是否变成绿色（变成绿色代表）

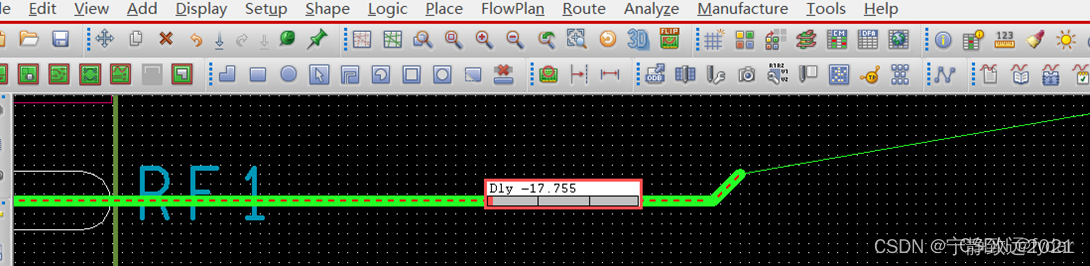

   走线接近完成时“Dly”还差17.755mm才能达到50mm的长度。需要蛇形走线绕线达到长度要求。

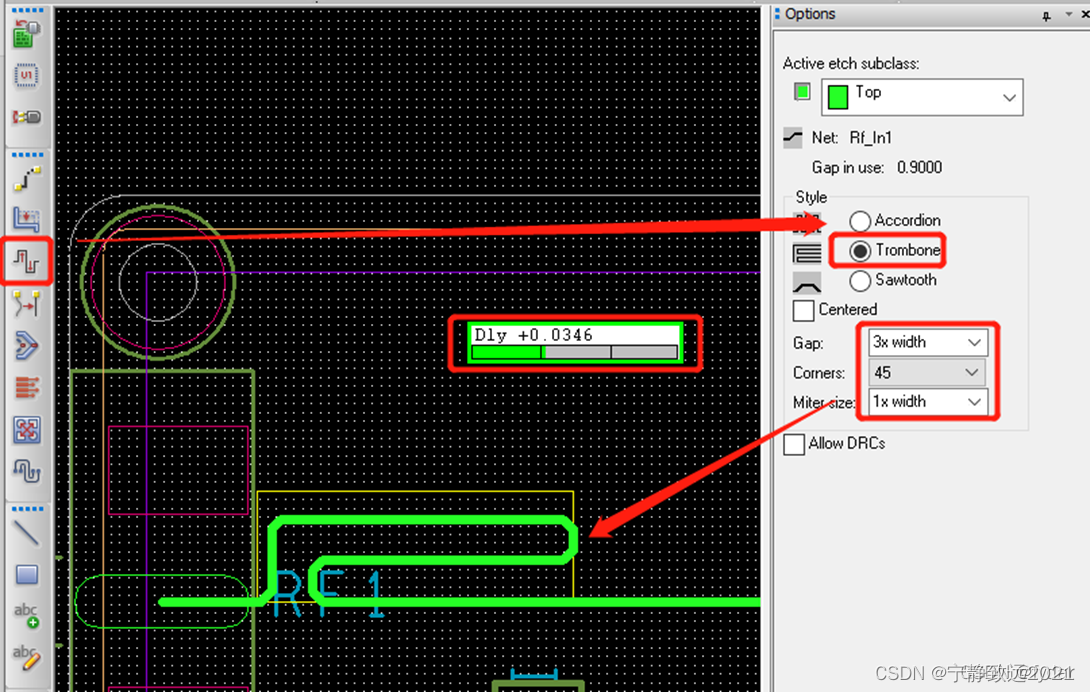

   点击“delay tune”图标然后配置蛇形走线类型，线距，转角等信息，进行蛇形走线，直到Dly变成绿色（Dly数值在误差0.5mm以内）

Cadence 17.4 等长布线

https://blog.csdn.net/weifengdq/article/details/105585203

设置分组

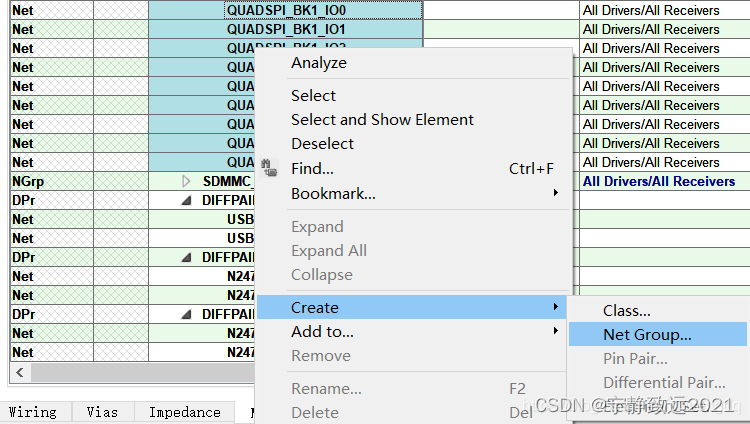

   需要等长的线比较多时, 可以设置分组, 省去一些设置:


   分析长度

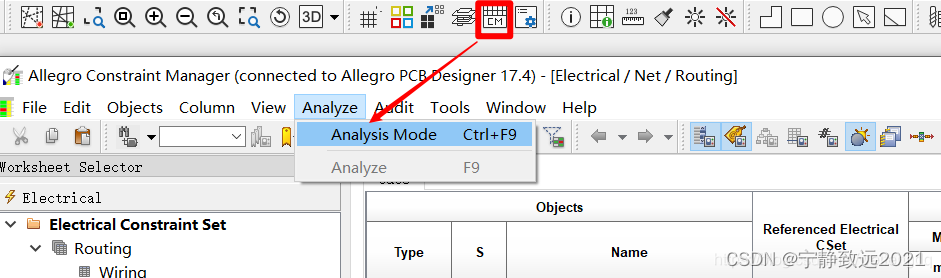

   连接QSPI_Flash或者TF卡之类的, 引脚比较分散, 又需要等长, 如果事先已经连好, 可以从中选出一根最长的作为参考, 如何查看长度? 打开约束管理器Cmgr -> Analyze -> Analysis Mode:

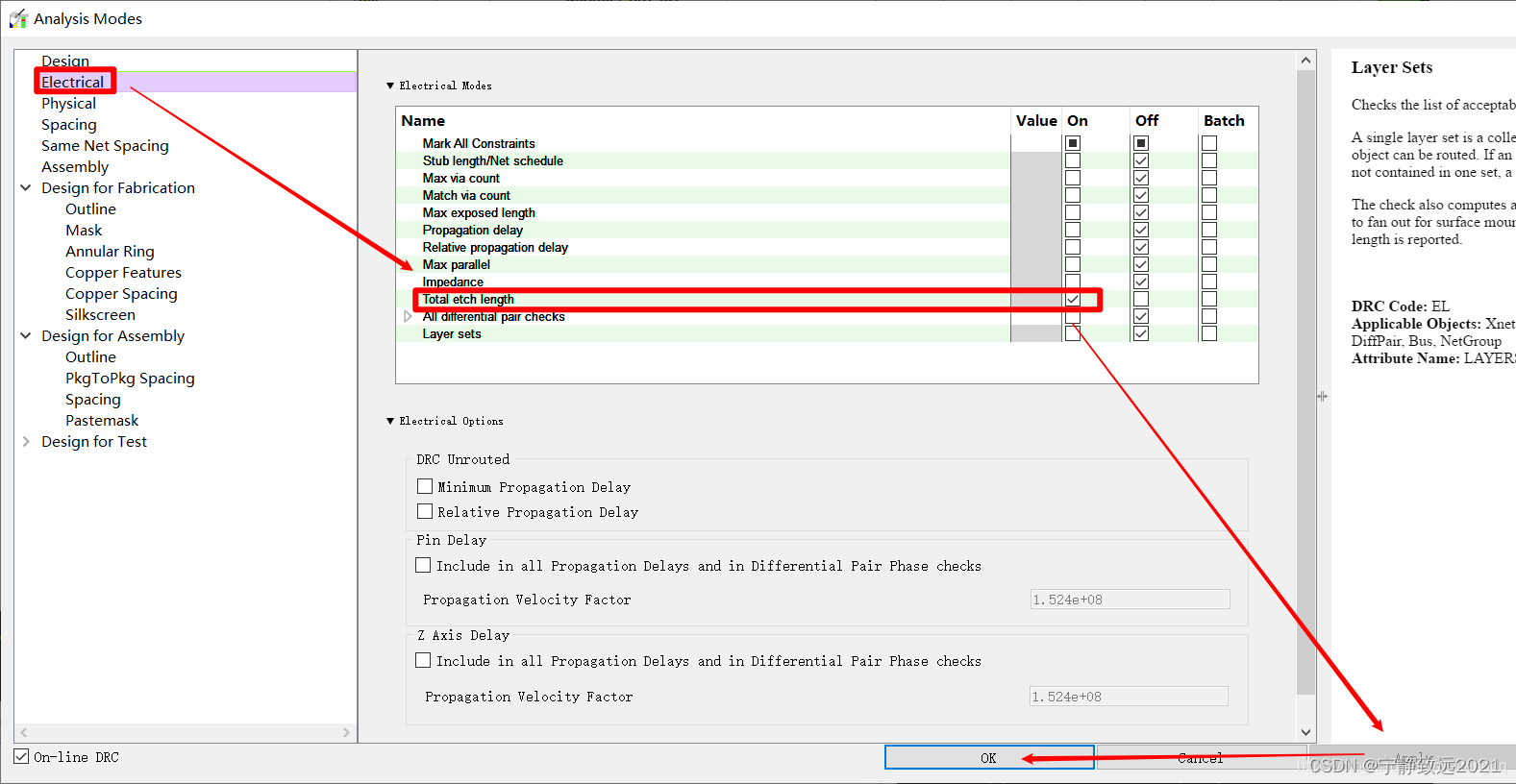

   勾上Electrical -> Total etch length, 选择On:

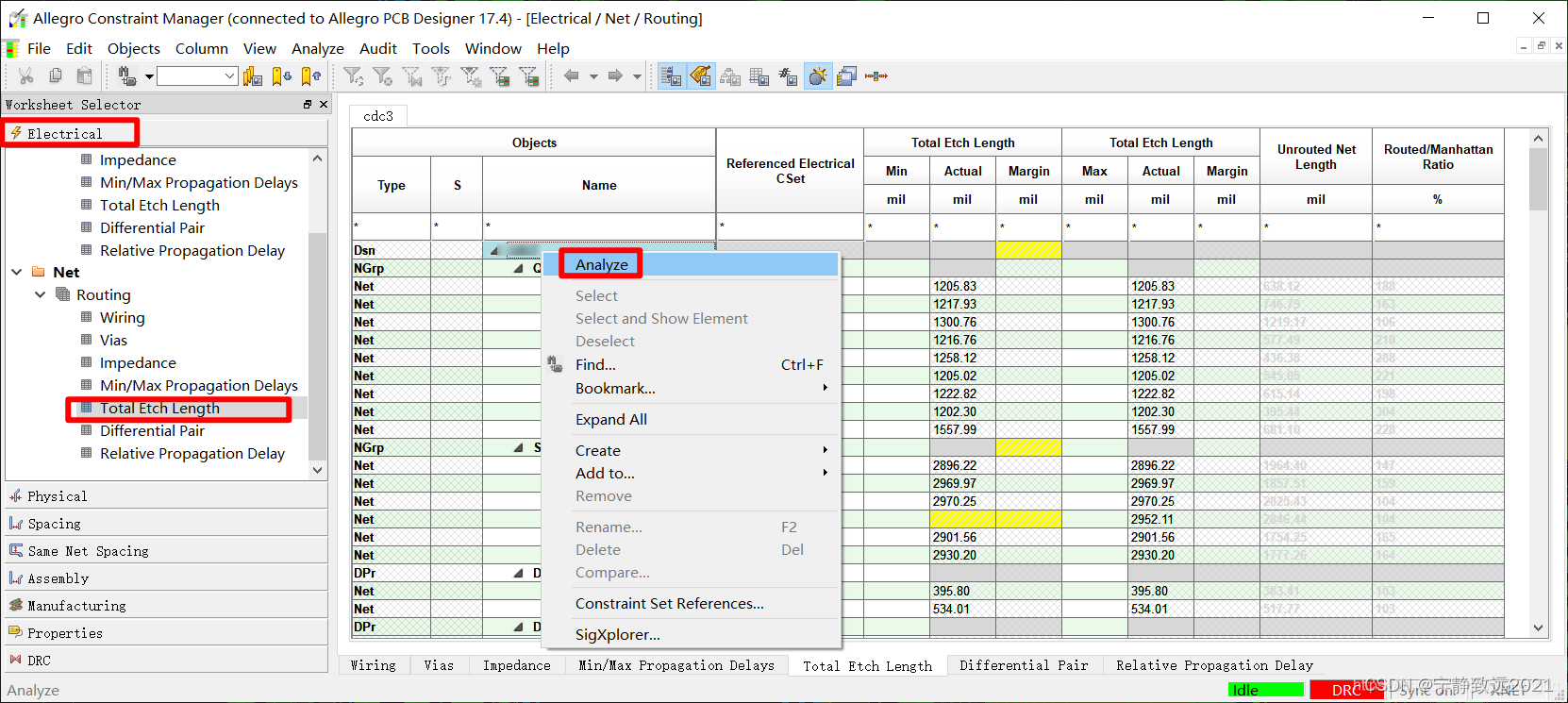

   Cmgr -> Electrical -> Total etch length, DSN工程右键开始分析:


   布线长度就出来了.

设置传播延时

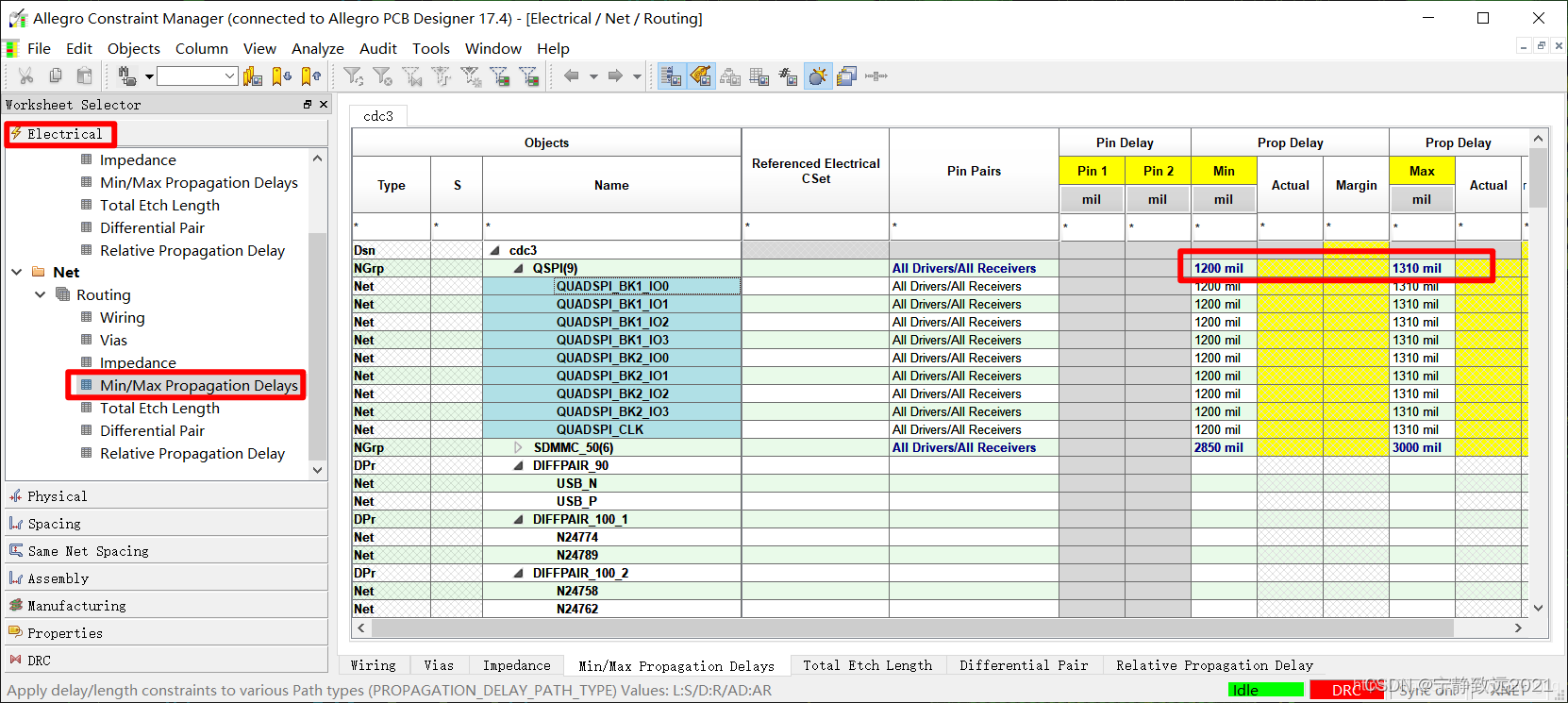

   Cmgr -> Electrical -> Min/Max Propagation Delays, 把上面的最大长度减去一个误差(比如100mil)作为Prop Delay的最小值(Min), 然后可以把最大长度作为最大值(Max):


   拉蛇形线

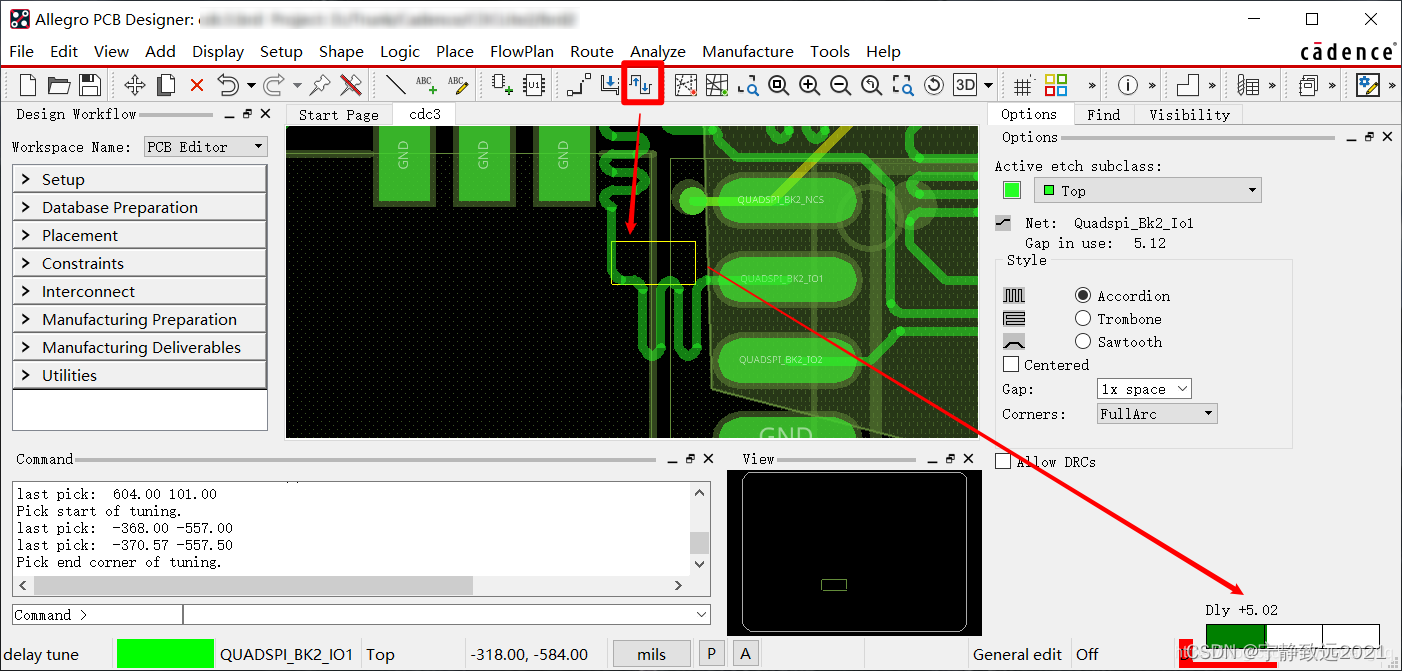

   拉蛇形线, 注意右下角, 变红表示超出上面设置范围, 变绿表示可以:

其他设置

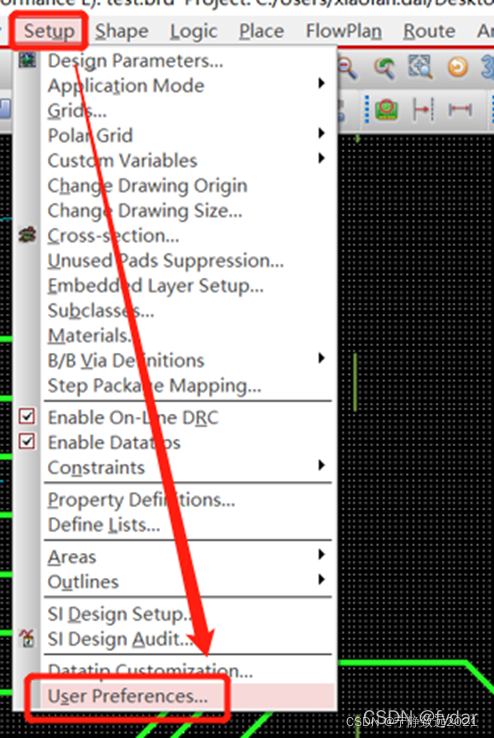

   Setup -> User Preference:

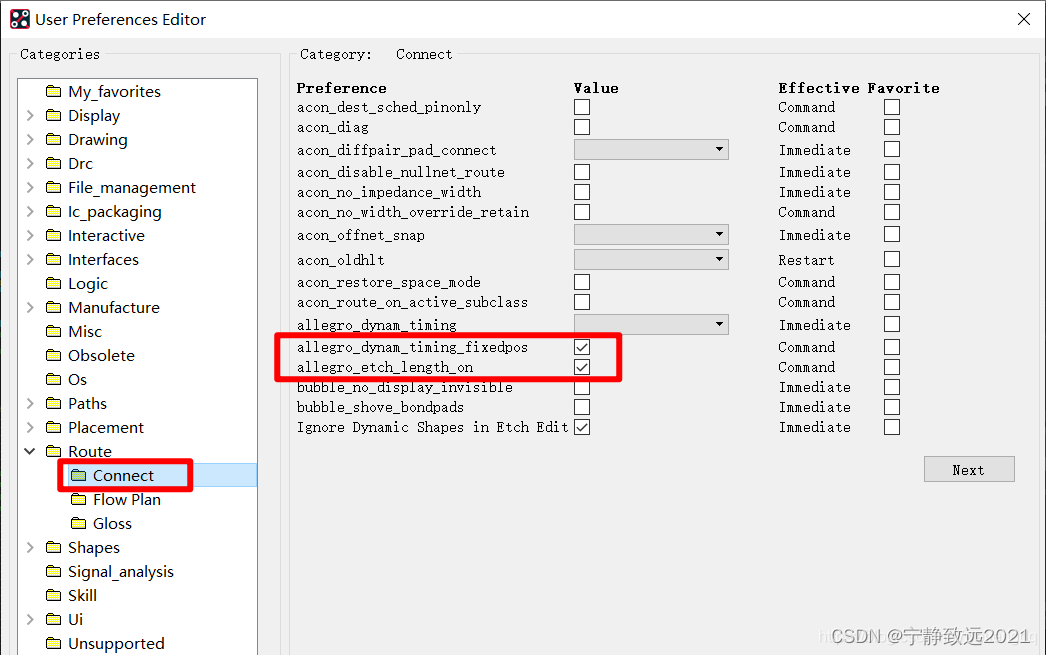

   下面那个可以在布线的时候实时显示长度。
