Allegro166 如何显示网络走线阻抗
在使用Cadence Allegro 16.6进行PCB设计时，若需评估特定网络的阻抗值或获取所有网络的阻抗表，直接查看每段走线阻抗较为困难。
核心概念包括：软件版本限制、层叠参数设置、工作流管理、网络选择与分析。
背景是PCB设计中阻抗匹配对信号完整性的重要性。Allegro 16.6版本功能有限，建议升级至17.2版本以方便直观查看阻抗。

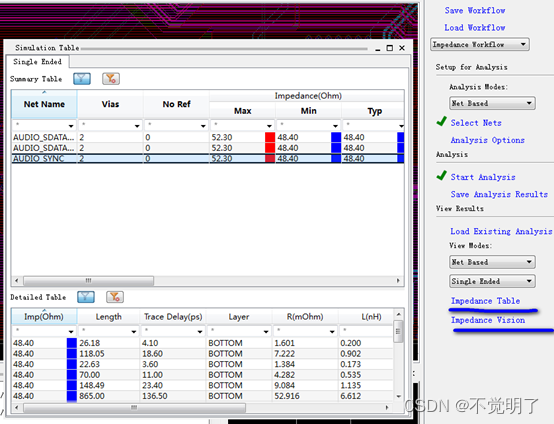

操作步骤为：首先在层叠设置中正确填写各层厚度及介电常数；打开Workflow Manage；选择目标网络；启动分析即可得到阻抗结果。
此流程确保了阻抗分析的准确性，依赖正确的层叠参数和网络选择。
