问题描述：
Cadence Allegro如何批量快速断走线。
操作方法：

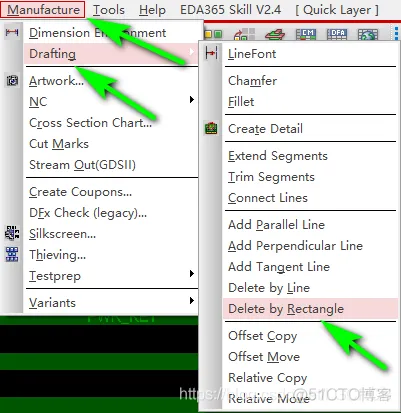

1、选择菜单Manufacture——Drafing ——Delete by Rectangle,如图下图所示：
2、在“Find"侧边栏中只勾选“Clines”。

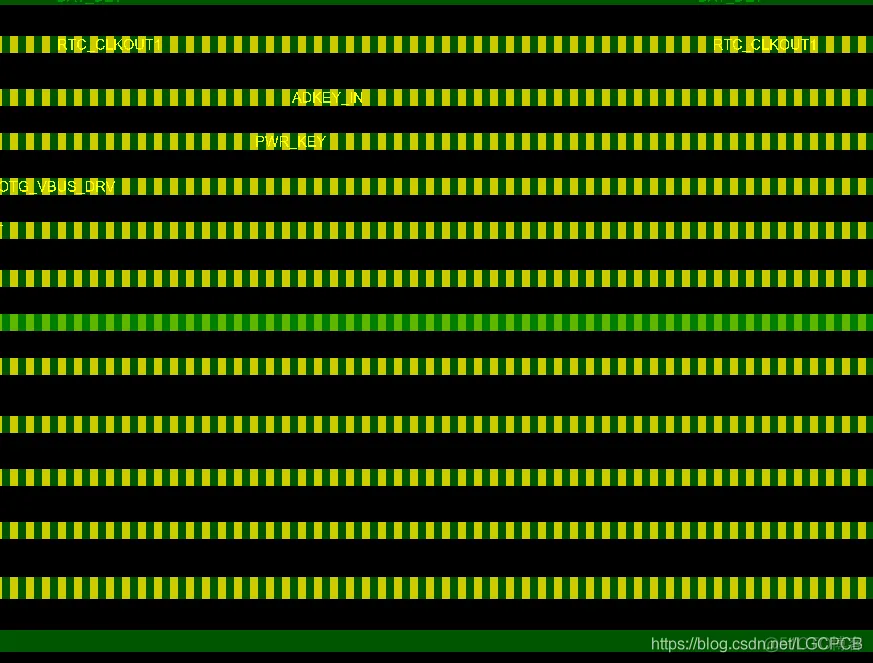

3、框选需要剪断走线，待走线被高亮后，再绘制一个矩形框，如图下图所示：

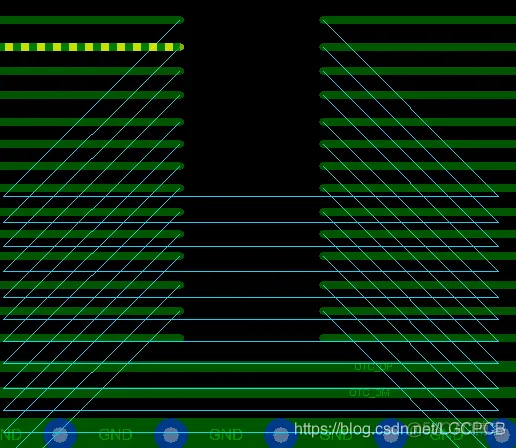

4、绘制完矩形框后松开鼠标左键，走线即被剪断，如图下图所示：
5、单击“Done”按钮，完成操作。
