Allegro走线层切换

操作方法1：

       allegro的PCB层相当复杂，在布线、放置元件时，往往想要单独显示某一层或者同时显示几个层，若每次操作都进行切换，太过浪费时间。其实可以利用artwork的功能，预先设置几个层的集合，想要切换时，只需要在visibility中的views栏选择即可。

操作步骤：

   1.1 点击菜单栏manufacture->artwork进行artwork

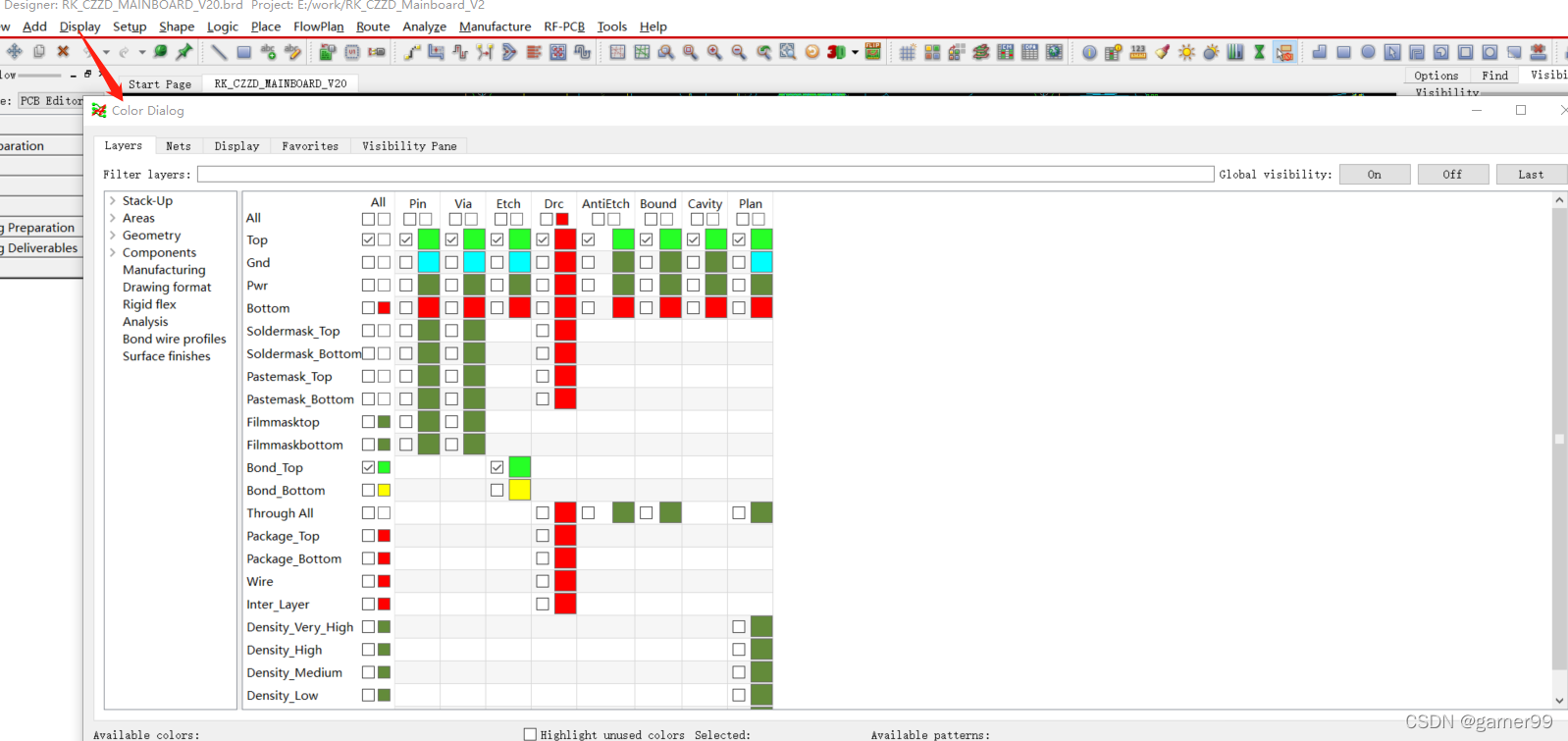

   1.2 点击 Display  ->Color/Visibility，选择想要显示的层

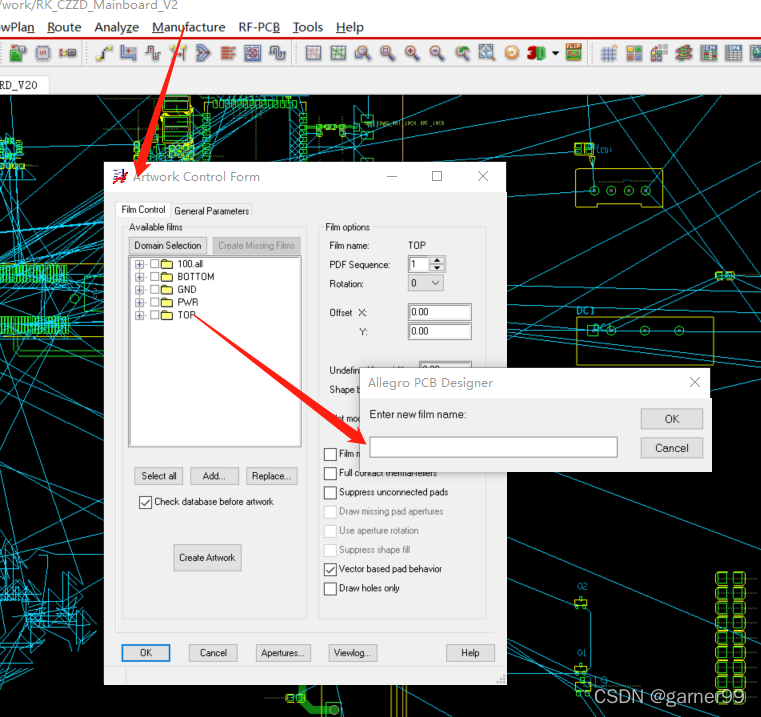

   1.3 在artwork弹窗中空白处右键add，输入层集名字，点ok

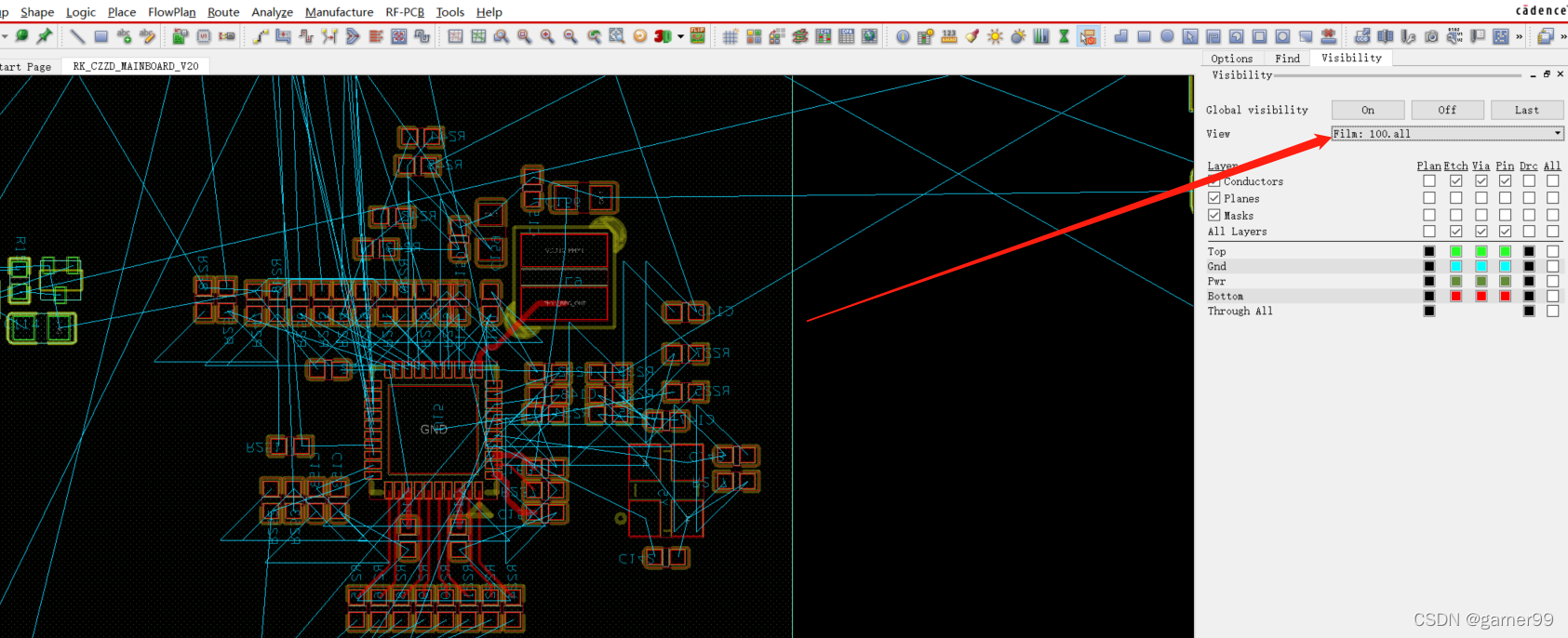

   1.4 在visibility中的views栏，点击下拉后可以看到设好的层集，方便快捷

方法2：

2.1 安装 插件  工具 Vincent_skill V1.6

2.2 会在allegro 增加菜单 Vincent_skill V1.6

2.3  Vincent_skill V1.6 -> setup -> Gerber Artwrok.....

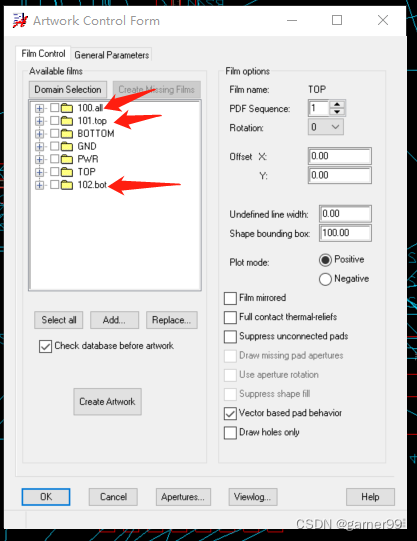

2.4 工具会自动生成 快捷图层  ；

   一、适用Allegro版本：


       本工具可在Allegro16.6和Allegro17.2版本中正常使用，不完全兼容Allegro17.4版本。Allegro16.6可支持 中文 菜单，Allegro17.2 不支持中文菜单。

二、安装步骤：

   在当前路径下双击程序或右键以管理员权限运行 "Vincent Skill V1.6 安装.exe" 即可一键安装完成。

三、更新内容：

   1、优化--对齐pin功能，可以选择X/Y方向对齐，也可以多次循环选择对齐。

       2、优化--检查REF文字方向 增加了Change选项，不满足check要求的自动更改方向;

       3、增加--自动添加PCB项目中Ref des/Value层缺失文字信息;

       4、增加--在command 输入 g+空格+数字，即可设置格点大小;

       5、增加--在command 输入 l+空格+数字，即可显示对应层信息;

       6、增加--自动创建差分对

       7、增加--自动摆放ref位号丝印

       8、增加--网表转换工具

       9、增加--保存BRD文件名字附加当前时间

       10、增加--自动checklist工具

       11、增加--快速创建封装

       12、增加--快速设置封装Symbol原点

       13、增加--自动添加 Outline  尺寸标注

       14、增加--快速添加封装Pin Number Text丝印

       15、增加--快速添加drill层 加工工艺层叠阻抗

       16、增加--快速设置层叠

       17、增加--对齐文本

       18、增加--创建 Cline   RouteKeepout

       19、增加--创建 PAD RouteKeepout

       20、增加--查找导入其他第三方网表报错原因

       21、增加--自动阵列添加GND过孔

       22、优化--自动导出 dxf文件  时增加钻孔位置大小
