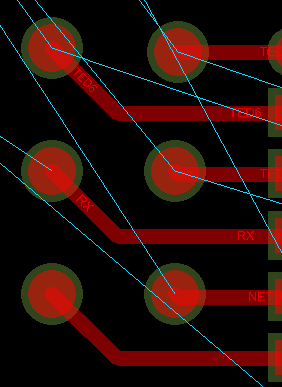

在allegro17.2中经常会出现一种如下图所示的情况，即焊盘只能从上下左右与倾斜45度的四个斜方向一共八个位置出线。这样是会明显影响布线的，布线容易在直线时出现无意义的拐点。

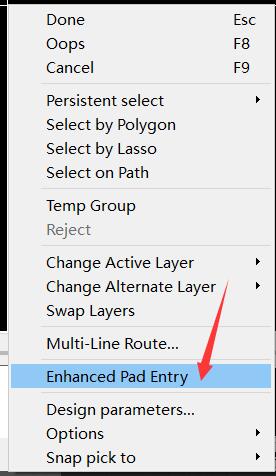

解决方案为在布线 命令 时点击右键，在菜单栏中有一个enhanced pad entry选项，出现以上情况往往是因为这个选项被勾选了，需要将其点一下取消成下图所示的样子。
这个选项翻译过来叫加强型焊盘走线，意思应该是只令焊盘能从八个“正方向”出现，令其结构牢固。
这样走线就如下所示，可以在任意角度与焊盘进行连接。
