Allegro走线操作方法

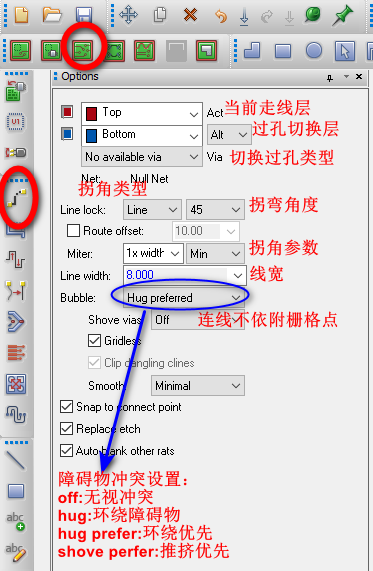

1.切换到走线模式，点击走线，在options中进行走线参数设置，如下图

Allegro 走线操作是 PCB 布局布线阶段的核心技能，下面给你一个从入门到熟练的操作指南，覆盖菜单入口、快捷键、常用技巧和注意事项，方便你边看边在软件里练习。

一、进入走线模式

1. 启动走线命令 菜单栏：Route → Connect（或 Route → Interactive Routing） 工具栏：点击“走线”图标（一条斜线穿过焊盘的图标） 快捷键：F6（常用，可在 Setup → Hotkeys中自定义）
2. 选择网络 在 Find​ 面板（右侧或顶部）勾选： Nets（网络） 在 PCB 中点击要布线的焊盘，Allegro 会自动识别该网络并开始走线。

二、基本走线操作
布线方向控制 鼠标移动时，Allegro 会自动捕捉 45°、90° 或任意角度（取决于约束）。 按 Backspace​ 撤销上一段走线。 按 End​ 重绘屏幕。

1. 切换线段模式 在走线过程中： 2​ → 切换到 直线段（Orthogonal） 3​ → 切换到 弧线/任意角度（Any Angle） 4​ → 切换到 45° 走线
2. 完成走线 到达目标焊盘后，单击左键结束。 按 Esc​ 退出当前走线命令。

三、常用快捷与辅助功能

1. 推挤布线（Slide & Shove） 选中已布好的线：Edit → Move → Slide 或快捷键：F7（需在 Hotkeys 中绑定） 推动相邻走线，自动避让，提高布线效率。
2. 调整线宽 走线时按 W​ 键 → 输入新的线宽数值 → 回车。 也可在 Setup → Constraints → Physical中预设线宽规则。
3. 差分对走线 菜单：Route → Differential Pair 或选中差分对后按快捷键（如 F6 绑定到 Diff Pair Route）。 走线时两根线自动保持间距与长度匹配。
4. 扇出（Fanout） 针对 BGA、QFN 等封装： Route → Fanout 自动从焊盘拉出短线并打孔，方便后续布线。

四、约束与规则检查

1. 查看/应用规则 走线时右下角会显示当前网络的约束（线宽、间距、阻抗等）。 可在 Constraint Manager中查看： Setup → Constraints → Electrical/Physical
2. 实时 DRC 走线过程中，违反规则的线段会变红或高亮。 按 DRC 按钮​ 或 Display → Status查看错误详情。

五、提高效率的小技巧

• 善用 Snap：Setup → Design Parameters → Display，开启栅格捕捉，避免线偏离网格。
• 锁定已完成的线：Edit → Change → Fixed，防止误操作移动关键走线。
• 分组走线：选中多个焊盘，一次性启动走线命令，批量布线。

六、注意事项

• 走线前务必确认叠层和阻抗要求，线宽/间距由约束驱动，不要随意更改。
• 高速信号尽量短、直、少过孔，必要时使用 Delay Tune（延迟调谐）等长。
• 每次完成一段关键走线，建议 Save一次，避免崩溃丢失进度。

如果你愿意，我可以帮你做一份 “Allegro 走线速查快捷键表”，方便打印放在桌边，边操作边看。
