ansys workbench网格划分错误

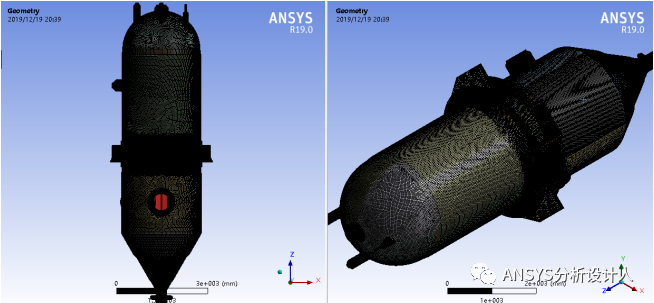

在 ANSYS Workbench 中遇到网格划分错误，是工程仿真中常见但可系统解决的问题。根据最新公开资料（截至2026年5月），结合当前主流版本（如2024 R2 或 2025 版本）的实践经验，‌网格划分失败通常由几何缺陷、参数设置不当、单元类型不匹配或硬件资源不足等原因引起‌。

‌主要原因与对应解决方法‌

‌几何模型缺陷‌

微小裂缝、未闭合面、冗余边、重叠面或间隙等都会导致网格生成失败。

‌解决‌：在 ‌SpaceClaim‌ 或 ‌DesignModeler‌ 中使用“几何检查”工具修复；启用 ‌Virtual Topology‌ 合并相邻小面；删除或抑制对分析无影响的小特征（如倒角、小孔）‌‌

‌网格参数设置不合理‌

全局尺寸过大或过小、局部尺寸控制冲突、单元阶次（如二次单元）与几何不匹配等。

‌解决‌：

全局尺寸设为模型最大特征尺寸的 ‌1/5～1/10‌；

对关键区域（如孔、圆角）使用 ‌Local Sizing‌，尺寸设为特征长度的 ‌1/3～1/5‌；


初期尝试 ‌线性单元（Linear）‌ 而非二次单元；

避免同时指定全局单元数和尺寸，防止冲突‌‌

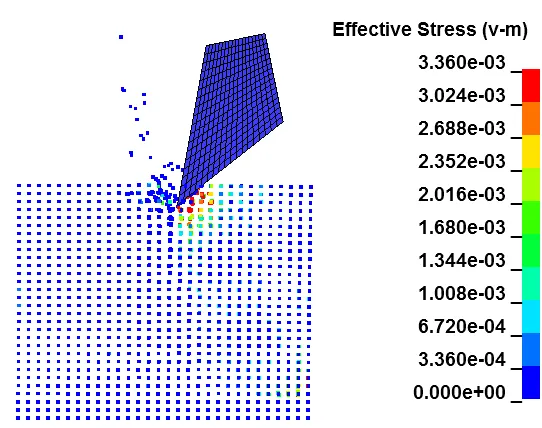

‌单元类型选择错误‌

如对实体模型误用 Shell 单元，或混合单元类型未正确定义耦合。

‌解决‌：

实体 → ‌Solid186 / Solid187‌；

壳 → ‌Shell181‌；

梁 → ‌Beam188‌；

混合模型需用 ‌Contact‌ 或 ‌Constraint Equation‌ 确保连接‌‌


‌模型过于复杂或资源不足‌

复杂装配体、过多细节或内存不足（尤其四面体网格 > 500 万单元时）。

‌解决‌：

拆分子模型分块划分；

替换螺纹、齿轮等细节为简化几何；

确保 ‌内存 ≥ 32GB‌，关闭其他程序释放资源；

增大虚拟内存或升级硬件‌‌

‌文件格式或导入问题‌

从 SolidWorks 导入时使用 STL 等非参数化格式易丢失拓扑。

‌解决‌：优先使用 ‌X_T‌（Parasolid）或 ‌IGES (.igs)‌ 格式导入；避免直接拖入 STL‌‌

‌推荐排查流程‌

‌保存当前工作‌，避免失败后丢失进度。

在 ‌Mesh 模块‌ 右键点击 ‌Geometry Diagnostics‌（2024+ 版本支持），自动识别几何问题‌‌

使用 ‌Mesh > Show > Problem Areas‌ 定位失败区域‌‌

初步尝试 ‌四面体主导网格（Tetrahedrons + Patch Conforming）‌，成功后再优化为六面体主导（Hex Dominant）‌‌

检查 ‌网格质量报告‌：确保最小雅可比 > 0.6，扭曲度 < 0.8，长宽比 < 20‌‌

若问题仍存在，可考虑使用 ‌HyperMesh‌ 等专业前处理软件生成网格后导入 ANSYS，或联系 ANSYS 官方技术支持。
