ansys workbench如何将坐标系移动到指定位置

在 ‌ANSYS Workbench‌ 中将坐标系移动到指定位置，通常是指‌创建或调整局部坐标系（Local Coordinate System）的原点和方向‌，使其对齐到模型的特定几何特征（如面、边、点或自定义坐标）。以下是具体操作方法：

‌操作步骤‌

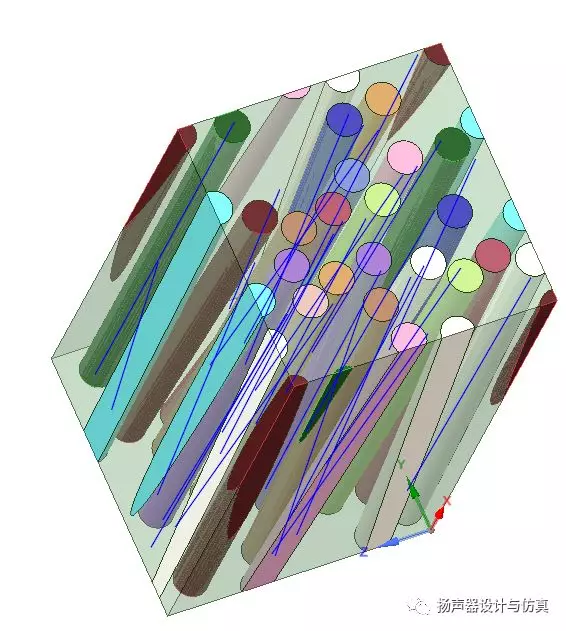

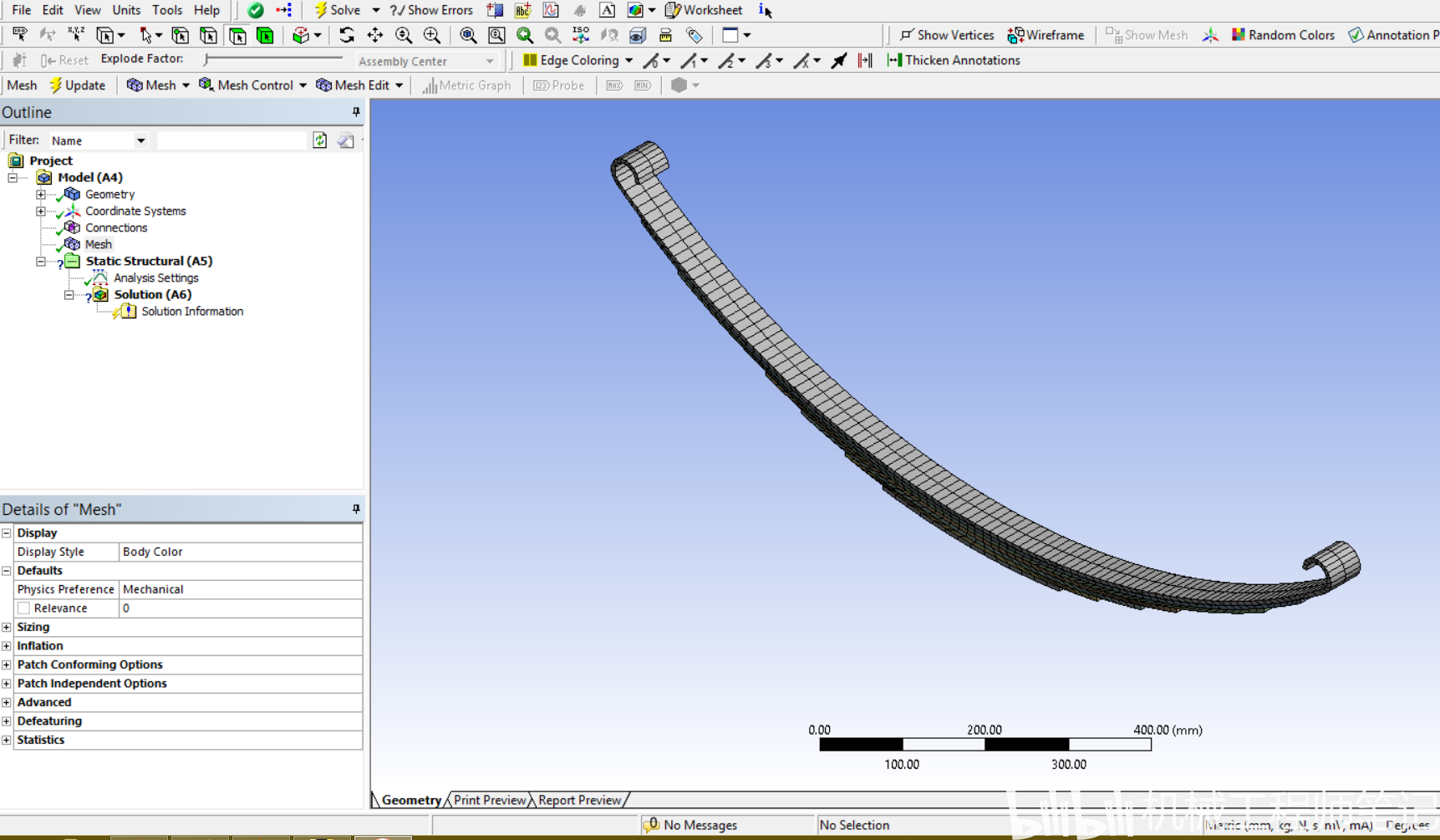

‌打开 Mechanical 界面‌

在 Workbench 中双击 ‌Model‌（或双击 Geometry 后进入 Mechanical）。

‌插入局部坐标系‌

在左侧 ‌Outline‌ 树中，右键点击 ‌Coordinate Systems‌。


选择 ‌Insert > Coordinate System‌。

‌定义坐标系原点和方向‌

在 ‌Details of Coordinate System‌ 面板中：

‌Origin‌：可选择“Specify Location”并手动输入 XYZ 坐标值，或在图形窗口中‌拾取几何点/顶点‌作为原点。

‌Z Axis‌ 和 ‌X Axis‌：通过选择‌面、边或参考轴‌来定义坐标系方向。例如：

选择圆柱面 → 系统自动设 Z 轴为轴向；


选择边线 → 可设为 X 轴方向。

‌应用坐标系‌

在后续操作（如施加载荷、约束、定义材料方向等）中，可在相关设置的 ‌Coordinate System‌ 选项中选择刚创建的局部坐标系。

‌补充说明‌

‌全局坐标系（Global Coordinate System）‌ 是固定的，‌不能移动‌，但可通过局部坐标系实现“移动到指定位置”的效果。

若需将‌整个模型‌移动到原点，应使用 ‌Transform‌ 工具（在 Geometry 或 Mechanical 中），而非调整坐标系。


对于‌单元坐标系‌方向的调整，需在 ‌Mesh > Element Attributes‌ 中关联局部坐标系 ‌‌

‌相关参考资料‌

ANSYS Workbench 中坐标系设置详解 ‌‌

如何在 Workbench 中调整零件坐标系方向 ‌‌

如需进一步操作（如导出某面上节点坐标），可结合 Named Selection 功能 ‌‌
