ansys划分网格卡住了

ANSYS 网格划分卡住通常由‌几何模型缺陷‌、‌网格参数设置不当‌、‌硬件资源不足‌或‌软件配置问题‌导致，可通过系统性排查解决。

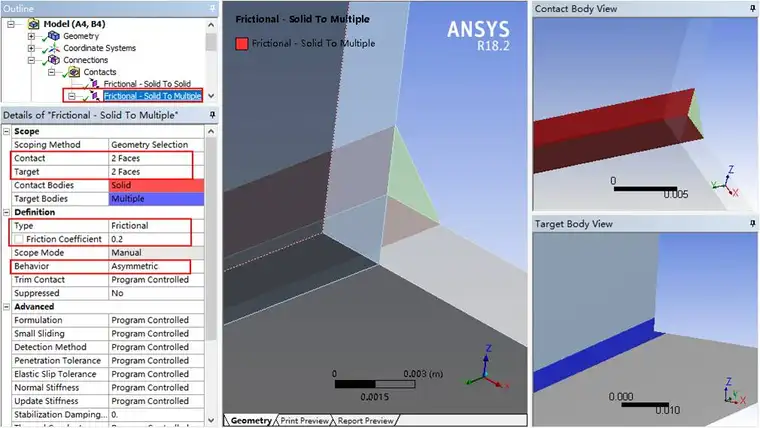

几何模型与网格设置

‌修复几何缺陷‌：检查模型是否存在小特征、重叠面、间隙或不连续边线，使用 DesignModeler 的"几何检查"工具自动标出问题，通过"合并"、"填补"、"缝合"功能修复 。‌‌‌

‌简化复杂特征‌：抑制对分析影响不大的倒角、小孔、螺纹等细小特征，可解决 90% 的网格划分问题 。‌‌‌


‌调整网格参数‌：全局尺寸设为模型最大特征的 1/5 到 1/10，局部区域使用"Local Sizing"单独控制；若二次单元失败可先换线性单元尝试 。‌‌‌

硬件与软件配置

‌释放系统资源‌：关闭其他软件腾出内存，增加虚拟内存，清理 ANSYS 临时文件（C 盘 Temp 目录）。‌‌‌

‌优化 CPU 利用‌：将装配体分解为多个独立零件分别划分网格后再合并，提高多核处理器利用率 。‌‌‌


‌检查软件环境‌：重新注册关键 DLL 文件（ole32.dll、atl.dll 等），重命名旧缓存目录，或尝试卸载后重新安装最新版本 。‌‌‌

文件格式与操作流程

‌更换模型格式‌：若使用 STL 文件格式可能导致失败，尝试更改为 X_T 格式 。‌‌‌

‌遵循操作顺序‌：严格按前处理（建模、网格）→求解设置→加载→求解→后处理流程执行，避免在求解阶段修改网格 。‌‌‌
