ansys导入模型不能加网格

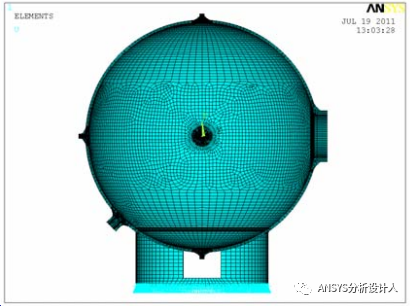

在 ANSYS 中导入模型后无法划分网格，是仿真分析中常见的问题。根据权威公开资料（截至2026年5月），主要原因和对应解决方法如下：

‌一、几何模型问题（最常见）‌

‌小特征干扰‌：如倒角、小孔、螺纹等对分析影响小但显著增加网格复杂度的细节，应‌抑制或删除‌。

‌几何缺陷‌：包括‌间隙、重叠面、自由边、非封闭体‌等，需使用 ANSYS 自带工具修复：

在 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 中使用 ‌Geometry Repair‌ 功能。

执行 ‌“合并”、“填补”、“缝合”‌ 等操作修复拓扑。

‌单位不一致‌：确保 CAD 导出单位与 ANSYS 设置一致（如 mm vs m），可在 Fluent 中输入 /file/set-length-unit meter 校正 ‌‌

‌二、网格设置不当‌

‌全局尺寸不合理‌：

过大：无法捕捉特征 → 建议设为模型最大尺寸的 ‌1/5~1/10‌。

过小：导致内存溢出或单元过多 → 初次尝试用较粗网格（如 Relevance = Coarse）。


‌单元类型错误‌：

实体模型应使用 ‌Solid 单元‌（如 Solid186/187），‌勿误选 Shell 单元‌ ‌‌

‌方法选择不当‌：

复杂几何优先用 ‌Tetrahedrons（四面体）‌ 或 ‌Polyhedral‌；

扫掠体可尝试 ‌Sweep‌ 方法，但要求几何拓扑规整 ‌‌

‌三、模型复杂度过高‌

‌多部件装配体‌：建议拆分为子模型分别划分网格，再用 ‌“装配”功能‌ 组合 ‌‌

‌简化几何‌：将螺纹、齿轮齿等细节替换为光滑圆柱或矩形（若不影响结果精度）‌‌


‌四、软件与系统问题‌

‌内存不足‌：关闭其他程序，或增加虚拟内存 ‌‌

‌文件路径含中文‌：将项目保存在‌全英文路径‌下 ‌‌

‌软件版本 Bug‌：尝试使用更稳定版本（如 ANSYS 2021R2）‌‌

‌临时文件堆积‌：清理 C:\Temp 下的 ANSYS 临时文件 ‌‌

‌五、操作流程错误‌

‌未正确进入前处理阶段‌：确保在 ‌Mesh 模块‌ 中操作，而非求解器中 ‌‌


‌未分配单元属性‌：在 Workbench 中需在 ‌Engineering Data‌ 分配材料，并确保属性已应用到几何体 ‌‌

‌推荐排查步骤‌

‌检查几何完整性‌：用 Geometry Repair 修复自由边、间隙。

‌抑制小特征‌：删除倒角、小孔等非关键细节。

‌简化网格设置‌：全局尺寸调粗，换用 Tetrahedrons 方法。

‌验证单位与路径‌：确保单位统一、路径无中文。

‌重启 ANSYS‌ 或尝试在 ‌ANSYS Classic‌ 中刷新显示（PlotCtrls → Reset Plot Ctrls）‌‌

若仍失败，可尝试用 ‌Parasolid (.x_t)‌ 或 ‌ACIS (.sat)‌ 格式重新导入模型，兼容性更佳 ‌‌

上面方法综合自多个高相关性技术平台（CSDN、博客园、知乎等），覆盖了 ANSYS Workbench 与 Classic 的主流场景，适用于 2021–2026 版本 ‌‌
