ansys网格导出模型

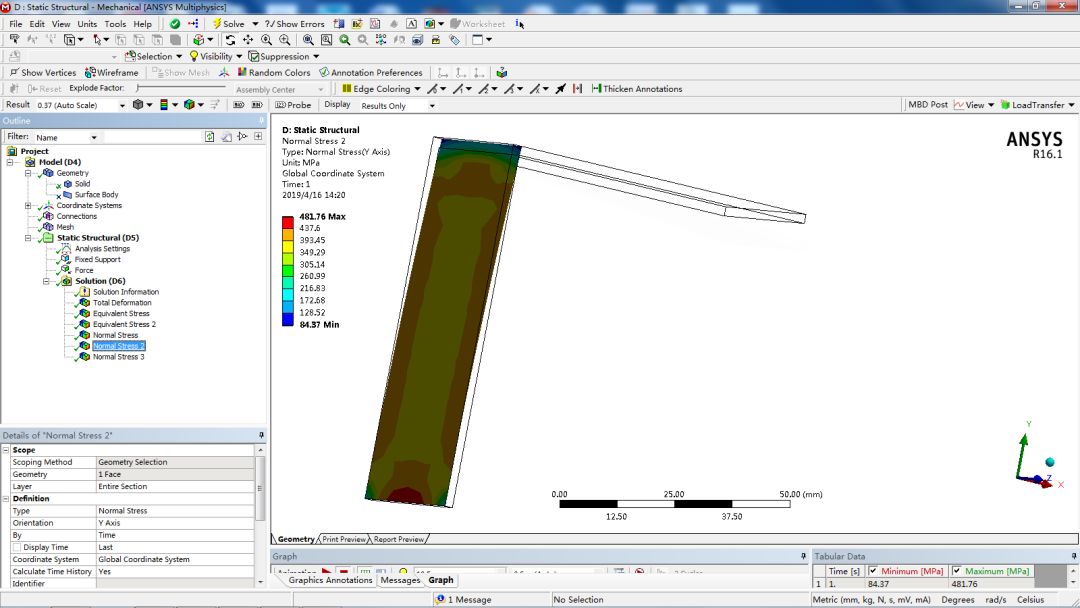

在 ANSYS 中导出网格模型，可根据目标格式和使用模块（Workbench 或 Mechanical APDL）选择不同方法。以下是主流操作方式：

‌一、导出为常见格式（如 STL、DAT、MESH 等）‌

‌导出为 STL 格式‌（适用于表面网格）

在 ‌ANSYS Workbench‌ 中完成网格划分。

将 .msh 文件拖入 ‌ParaView‌。

在 ParaView 中执行：

‌Filters → Extract Surface‌

按下 ‌Ctrl + S‌ 保存，选择 ‌STL 格式‌ ‌‌

‌导出为 .dat 文件‌（包含节点、单元信息）

‌方法 1：使用 APDL 命令流‌（适用于 Mechanical APDL 或 Workbench 中插入命令）

apdl

*CFOPEN,node_info,dat

*VWRITE, 'Node X Y Z'

*VWRITE, (F8.0, 8X, F12.6, 8X, F12.6, 8X, F12.6)

*GET, maxnode, NODE, 0, COUNT

*DO, i, 1, maxnode

*GET, node_x, NODE, i, LOC, X

*GET, node_y, NODE, i, LOC, Y

*GET, node_z, NODE, i, LOC, Z


*VWRITE, i, node_x, node_y, node_z

(F8.0, 8X, F12.6, 8X, F12.6, 8X, F12.6)

*ENDDO

*CFCLOSE

执行后可在求解目录下找到 node_info.dat ‌‌

‌方法 2：使用 Python 脚本‌（适用于 Workbench）

在 Mechanical 界面中打开 ‌Automation → Scripting‌，运行以下代码提取节点和单元信息并写入文件 ‌‌

python

from ansys.mechanical.core import launch_mechanical

model = ExtAPI.DataModel.Project.Model

mesh = model.MeshData

遍历节点和单元，写入 .dat 或 .txt 文件

‌导出为 .msh 或 .cdb 格式‌

‌.msh‌：Fluent 或 Meshing 模块中可直接导出为非二进制 .msh 文件，用于 OpenFOAM 等工具 ‌‌

‌.cdb‌：适用于从 HyperMesh 等第三方工具导入网格，通过 ‌File → Read Input from‌ 加载后导出 ‌‌

‌二、关键注意事项‌


‌Workbench vs APDL 差异‌：

‌Workbench‌：依赖图形界面或 Python API，导出灵活性较低，需借助命令插入或脚本 ‌‌

‌Mechanical APDL‌：支持完整 APDL 命令流，可自定义输出字段，适合自动化 ‌‌

‌是否包含位移/约束？‌

默认导出的网格文件（如 .dat）‌不包含位移或边界条件‌，除非已求解并额外提取结果 ‌‌

‌实体模型 vs 网格模型‌：

若需从拓扑优化结果恢复实体模型，仅导出面网格可能不足，建议结合 ‌Ossmooth‌ 或手动修复后重建 CAD 实体 ‌‌

‌三、推荐流程（快速导出节点+单元信息）‌

在 ‌Workbench‌ 中完成网格划分并求解。

右键 ‌Solution → Insert → Command‌，粘贴 ‌‌

提供的 APDL 命令。

点击 ‌Solve‌，计算完成后打开求解文件夹。

找到生成的 node_info.txt 和 elem_info.txt，即为所需网格数据。

如需自动化或批量处理，建议使用 ‌Python API‌ ‌‌

或 ‌APDL 宏‌ ‌‌
