ansys极限载荷分析显示超过屈服限

在 ANSYS 极限载荷分析中，‌Mises 应力超过材料屈服强度‌是‌常见且通常可接受的现象‌，尤其在塑性分析或极限载荷分析中。以下是关键要点：

‌为什么会出现超过屈服限的情况？‌

‌材料模型为理想弹塑性‌：即使设为理想弹塑性，ANSYS 在数值求解过程中（尤其使用积分点计算）可能出现局部应力略高于屈服应力的情况 ‌‌

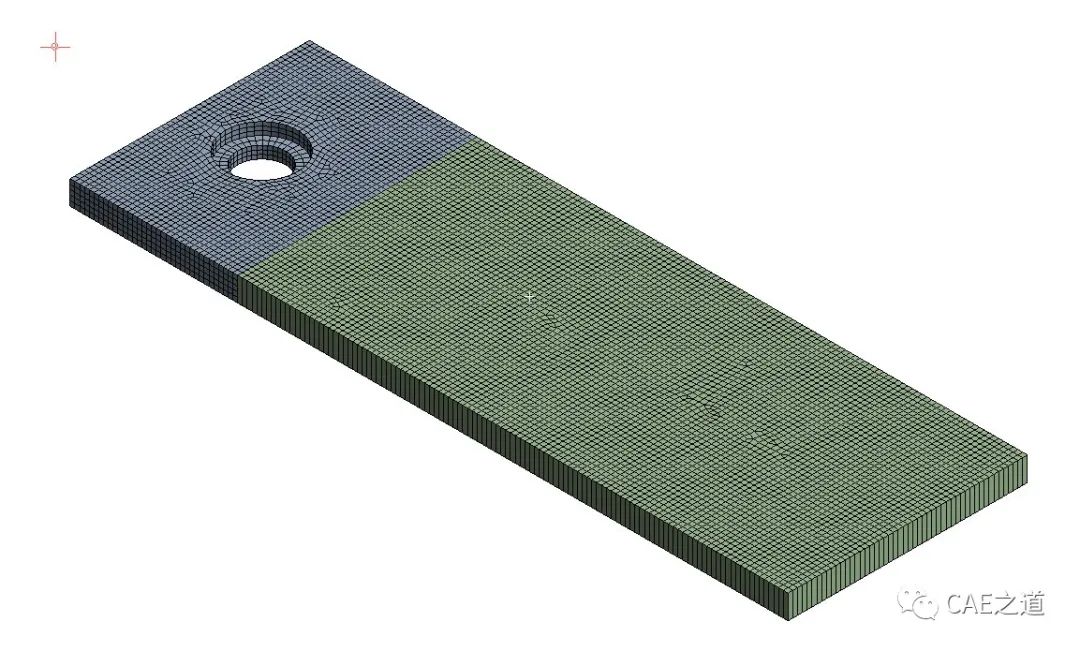

‌网格划分或边界条件导致应力集中‌：某些单元或节点因网格畸变、约束过强（如全约束）产生“虚假”高应力 ‌‌

‌极限载荷分析允许局部塑性‌：该方法基于塑性力学，‌允许结构局部进入塑性‌，只要未发生整体塑性垮塌即视为安全 ‌‌

‌积分点应力 ≠ 节点应力‌：ANSYS 输出的 Mises 应力常为积分点值，可能高于屈服值，而结构实际承载能力需结合整体平衡判断 ‌‌

‌是否意味着结构失效？‌

‌不一定‌。需结合以下原则判断：

‌是否仅局部（小范围）超过屈服限‌

若仅个别单元或点超过，且周围区域应力正常 → ‌通常可接受‌ ‌‌

若大面积区域超过 → 需检查模型（边界、网格、材料）‌‌

‌是否考虑塑性储备‌

对于纯弯曲等情形，可引入‌塑性截面系数‌（如实心圆截面形状系数 1.7），将计算应力折减后再对比极限强度 ‌‌

‌是否满足极限载荷判定标准‌


极限载荷定义为‌结构无法继续平衡新增载荷‌的临界点，而非“出现塑性”即失效 ‌‌

若求解器仍能收敛且载荷可继续增加 → 结构尚未达到极限 ‌‌

‌是否符合设计规范要求‌

如按 ASME VIII-2 等规范，‌允许使用极限载荷分析‌，且可利用塑性变形能力，此时应力略超屈服是设计意图的一部分 ‌‌

‌建议操作步骤‌

✅ ‌检查应力分布‌：确认超屈服区域是否集中在应力集中处（如孔、圆角、约束边界）。

✅ ‌验证网格独立性‌：加密网格看结果是否收敛。

✅ ‌查看支反力与整体平衡‌：确保结构仍处于静力平衡。

✅ ‌结合安全裕度‌：工程中建议最大应力不超过屈服强度的 ‌1.1~1.2 倍‌（即 10%~20% 安全裕度）‌‌

✅ ‌必要时进行试验验证‌：若仿真结果用于关键部件，建议通过实验校核 ‌‌

若结构用于压力容器等受规范约束领域，应遵循 ‌ASME VIII-2 或 EN 13445‌ 等标准中关于极限载荷分析的具体规定 ‌‌
