ansys显示荷载及约束

在 ANSYS 中查看已施加的‌荷载及约束‌，主要通过‌图形显示‌和‌数据列表‌两种方式实现。以下是基于权威公开资料整理的操作方法：

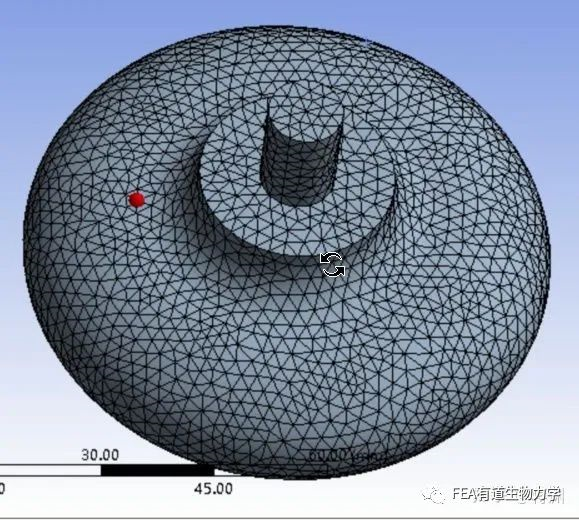

‌一、图形显示荷载与约束‌

适用于快速可视化检查载荷和约束是否正确施加。

‌操作路径（Workbench Mechanical）‌：

点击顶部菜单栏 ‌PlotCtrls‌ → ‌Symbols‌。

勾选 ‌Forces‌ 和 ‌Displacements‌（或 ‌Boundary Conditions‌）。

可通过 ‌Symbol Settings‌ 调整箭头大小、颜色，区分不同类型载荷。

‌注意事项‌：

复杂模型中图标可能重叠，建议关闭无关显示（如网格线）。

若未看到载荷，可能是未求解或未将几何载荷转换到有限元模型（可使用 sftran 命令强制转换）‌‌


‌二、查看荷载与约束的具体数值‌

适用于精确获取节点编号、方向、数值等详细信息。

‌操作路径（APDL / Classic ANSYS）‌：

列出所有载荷和约束：

‌Utility Menu > List > Loads > Solid Model Loads‌ ‌‌

查看特定节点的力或位移约束：

‌DOF Constrains‌ 或 ‌Forces‌ → 选择目标节点 ‌‌

使用命令流：

DLIST：列出位移约束；


FLIST：列出集中力 ‌‌

‌查看外部载荷（非内力）‌：

应使用 ‌List > Reaction Solution‌，而非 Nodal Load，后者包含系统内力 ‌‌

‌三、Workbench 中的专用方法‌

‌图形界面查看‌：

在 ‌Solution‌ 或 ‌Model‌ 树下，展开 ‌Loads‌ 和 ‌Supports‌ 节点，可看到所有已定义的载荷和约束及其设置值 ‌‌

右键载荷/约束项 → ‌Details‌ 可查看具体参数（如大小、方向、坐标系）‌‌


‌验证载荷方向‌：

使用 ‌Preview‌ 功能确认力、压力等的方向是否符合预期（如重力应沿 Y 轴负向）‌‌

‌四、常见错误提示‌

‌方向错误‌：未注意坐标系定义，导致载荷方向相反 ‌‌

‌未施加固定约束‌：模态分析中缺少 Fixed Support 会导致刚体位移，结果不收敛 ‌‌

‌符号混淆‌：压力正值表示进入表面（压缩），负值表示抽出 ‌‌
