ansys仿真图例显示屈服力

在 ANSYS 仿真中，‌图例显示的是应力值（如 von Mises 应力）‌，而非“屈服力”。正确术语应为 ‌屈服强度‌（单位：MPa），表示材料开始发生塑性变形的临界应力值。

关键说明

‌“屈服力”不是标准术语‌：力学中通常使用“屈服强度”（stress）或“屈服应力”，单位为 MPa 或 Pa；“力”的单位是 N，二者概念不同。

‌图例显示的是仿真结果中的等效应力‌（如 von Mises Stress），用于与材料的屈服强度对比，判断是否发生塑性变形。

如何在 ANSYS 中设置并对比屈服强度

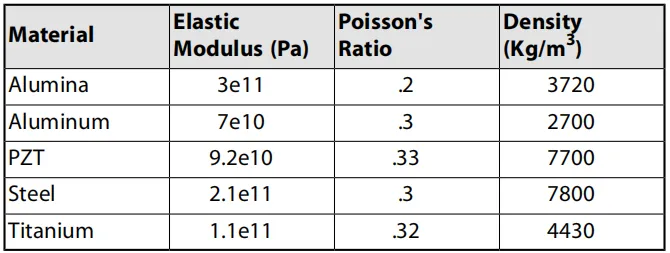

‌定义材料属性时输入屈服强度‌：

在 Engineering Data 中选择材料（如 Structural Steel）。

输入弹性模量（E）和泊松比（ν）。

在 Plasticity → Isotropic Hardening 下输入屈服强度及对应的塑性应变数据 ‌‌


‌后处理中查看等效应力‌：

求解完成后，在 Solution 插入 Equivalent (von Mises) Stress。

图例默认显示仿真得到的等效应力分布（单位：MPa）‌‌

‌高亮危险区域（超过屈服强度）‌：

双击图例中的最大值（如 382.23 MPa）。

输入材料的屈服强度（如 250 MPa），回车。

此时图例中红色区域即为应力超过屈服强度的危险区域 ‌‌

常见材料屈服强度参考值


‌结构钢（Structural Steel）‌：约 ‌250 MPa‌ ‌‌

‌高强度钢‌：可达 ‌500 MPa‌ ‌‌

‌其他材料‌需根据实际选型查阅手册或实验数据 ‌‌

注意事项

‌仅延性材料适用 von Mises 准则‌；脆性材料应使用最大主应力准则 ‌‌

若仿真结果中等效应力 ≥ 屈服强度，说明该区域已进入塑性阶段，需评估是否允许塑性变形 ‌‌

如需操作指导，可参考 ANSYS 官方文档或相关教程：ANSYS Mechanical 屈曲分析 ‌‌
