ansys等效应力超过材料屈服强度怎么看

在 ANSYS 仿真中，‌等效应力（通常指 von Mises 等效应力）超过材料屈服强度‌是常见现象，是否“异常”或“危险”，需结合‌计算原理、后处理方式和材料本构模型‌综合判断。

‌一、为什么会出现等效应力 > 屈服强度？‌

‌数值外推效应‌：有限元求解时，应力首先在‌积分点‌精确计算，再通过形函数‌外推到节点‌。外推过程可能导致节点应力值略高于真实物理值，尤其在塑性区域附近 ‌‌

‌理想弹塑性假设‌：若材料采用理想弹塑性模型（无应变硬化），理论屈服后应力不应增加，但数值离散和外推仍可能使局部等效应力略超屈服值 ‌‌

‌后处理显示方式‌：默认情况下，ANSYS 显示的是‌节点应力云图‌（已外推），而非积分点原始结果 ‌‌

‌二、如何正确判断是否真的“超屈服”？‌

‌关闭积分点外推，查看积分点应力‌：

在求解模块中添加命令：ERESX, NO

此操作使节点应力直接复制积分点值，避免外推畸变 ‌‌

重新后处理后，最大等效应力应 ‌≤ 屈服强度‌（如 Q235B 为 235 MPa）‌‌

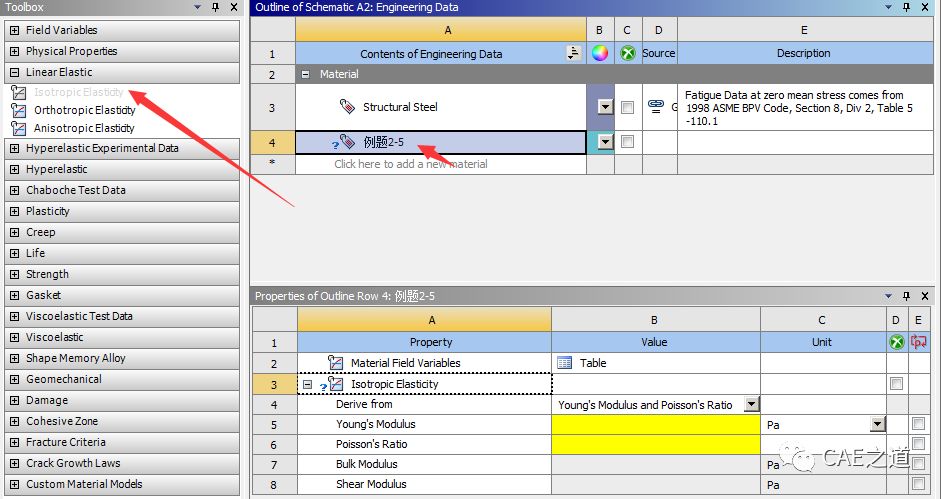

‌确认材料本构设置‌：

检查是否正确定义了‌屈服强度‌和‌塑性数据‌（如双线性随动硬化 BKIN）‌‌

对于无明显屈服点材料（如铝合金），应使用 ‌0.2% 偏移屈服强度‌ ‌‌

‌结合塑性应变验证‌：

若等效应力略超屈服强度（如 236 MPa vs 235 MPa），但‌塑性应变 EPPL 很小或为零‌，可能是数值波动，可接受 ‌‌

若塑性应变显著且等效应力持续超屈服，则需检查网格、载荷或材料模型 ‌‌

‌三、工程判断建议‌

‌安全准则‌：根据第四强度理论（von Mises 准则），‌等效应力 ≤ 屈服强度‌ 为弹性安全状态；‌超过则进入塑性‌ ‌‌


‌设计余量‌：工程中通常要求 ‌安全系数 > 1‌，即：

安全系数 = 屈服强度 / 最大等效应力 > 1 ‌‌

‌若用于论文或报告‌：建议同时展示：

外推后的节点云图（直观）

关闭外推后的积分点云图（准确）‌‌

‌四、操作步骤总结（ANSYS Workbench）‌

在 ‌Solution‌ 行右键 → ‌Insert → Total Plastic Strain‌（验证塑性是否发生）。

在 ‌Analysis Settings‌ 中设置 ‌ERESX, NO‌（通过命令输入）‌‌

重新求解后，查看 ‌Equivalent (von Mises) Stress‌ 云图。

对比前后结果：若最大值从 236.55 MPa 降至 234.98 MPa（< 235 MPa），则属正常外推现象 ‌‌

✅ ‌结论‌：‌轻微超屈服（如 1%~2%）多因数值外推所致，不等于结构失效；关闭外推后若仍超，则需检查模型或材料参数‌。
