以下是基于公开资料整理的 ANSYS多载荷步瞬态分析案例，涵盖不同应用场景、设置方法及关键操作要点，适用于工程仿真中的动态响应分析。
一、典型多载荷步瞬态分析案例
案例1：移动载荷作用下的结构响应（一维、二维、三维）
模型：梁或板结构，长度500 mm，截面140×80 mm，含筋板。
载荷：10 MPa压力，沿空间移动，速度10 mm/s。
载荷步设置：21个载荷步，每步1秒，总时间21秒。
关键操作：每个载荷步施加压力于不同压印面，并抑制其他载荷步的载荷。
使用 Tabular Data 定义压力随时间变化。
结果：最大变形0.027 mm，最大等效应力48.5 MPa
案例2：跌落冲击分析（非线性瞬态）
模型：眼镜框架（记忆金属）+ 镜片（玻璃）。
载荷：初始速度 -1000 mm/s（Z方向），重力作用。

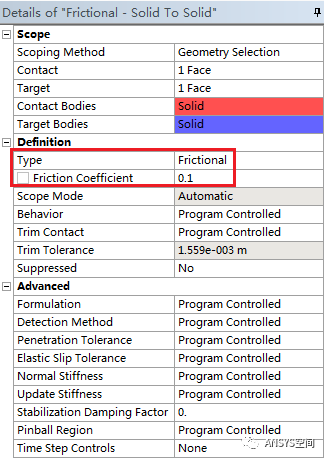

载荷步：1步瞬态分析，但包含接触非线性。
时间步设置：Initial/Min/Max Time Step = 1e⁻⁴ / 1e⁻⁵ / 1e⁻² s。
结果：最大等效应力150.5 MPa，出现在镜框拐角处
案例3：三辊弯管塑性变形
模型：不锈钢圆管（φ20×19 mm）被三辊弯曲。
载荷：下辊旋转（Z向转动），角度随时间变化（0 → 152.87°）。
载荷步：2步，第二步时间1.6566 s时最大应力370.89 MPa（塑性应变）
案例4：轮胎滚动瞬态分析
载荷步：共5步，前4步为静态（充气、放置），第5步为瞬态（模拟滚过隆起）。
瞬态载荷：施加竖直加速度边界条件
案例5：冲击加载空心圆柱（200步瞬态）
总时间：20 ms，步长0.1 ms，共200步。
载荷：冲击加速度，通过Excel生成时间-加速度表，导入 Tabular Data
二、多载荷步设置方法（Workbench）
手动设置（适用于少量载荷步）
进入 Analysis Settings → 设置 Number of Steps。
逐个定义每个载荷步的 Step End Time 和载荷
批量导入（适用于大量载荷步，如100+）
使用 Excel 生成时间序列（结束时间）和载荷值（如加速度、压力）。
在 Mechanical 中：右键点击 End Time → Paste Cell 粘贴时间序列。
对载荷（如Acceleration）→ 选择 Tabular Data → 粘贴载荷值
使用 External Data（适用于复杂空间移动载荷）
创建 .csv 文件，包含坐标 (X,Y,Z) 和各载荷步的载荷值。
在 Workbench 中拖入 External Data 模块，连接至瞬态分析的 Setup。
映射列到对应载荷步和坐标系
三、关键注意事项
时间步选择：应足够小以捕捉最高响应频率（建议每周期 ≥20步）
对于冲击、接触问题，需更小时间步（如1e⁻⁵ s）
载荷激活/抑制：在 Tabular Data 中，可通过 Activate/Deactivate at this step 控制载荷仅在特定载荷步生效
非线性处理：若涉及大变形、接触或材料非线性，需开启 NLGEOM, ON 并合理设置收敛容差
结果查看：可输出 位移、应力、应变、动能、应变能 随时间变化曲线，支持生成动画
如需具体操作演示，可参考以下资源：ANSYS瞬态分析多载荷步设置教程（仿真秀）
