ansys模型透明显示

在 ANSYS 中实现模型透明显示，主要通过 ‌/TRLCY 命令‌（适用于 APDL）或 ‌Workbench 图形界面操作‌（如 Freeze 功能）实现。以下是具体方法：

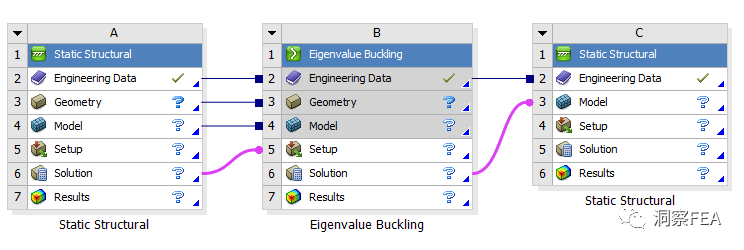

‌一、ANSYS Workbench（Mechanical）中透明显示‌

适用于 ‌后处理阶段‌（已求解并加载结果），用于突出关键部件、观察内部结构。

‌核心方法：使用 Freeze/Unfreeze 功能‌

在 ‌Solution‌ 或 ‌Results‌ 界面中，确保已加载云图（如应力、变形）。

在 ‌Model 树‌ 中，选中希望变为透明的零部件（可多选）。

点击顶部菜单栏 ‌Tools → Freeze‌。

被冻结的部件将变为‌半透明‌，未选中的部件保持正常显示。

若需恢复不透明，选中部件后点击 ‌Tools → Unfreeze‌。

‌替代方案：使用 Body Views（适合复杂模型）‌

可创建多个自定义显示视图，保存不同部件的透明/隐藏状态。

操作路径：右键选中部件 → ‌Create Body View From Selection‌。

‌注意限制‌

Freeze 功能‌仅在后处理模式下可用‌（必须已求解）。

透明度为固定值，‌无法自定义百分比‌（如设为 50%）。

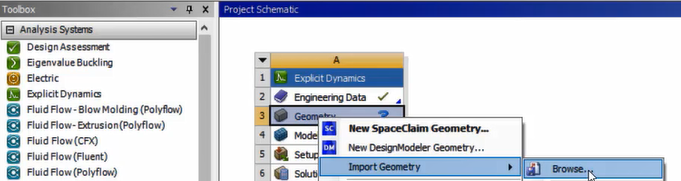

对于超大模型（>3000 个体），建议启用 ‌Enable Large Model Support‌（在 Workbench 项目页面右键 Mechanical → Properties）。


‌二、ANSYS APDL（经典界面）中透明显示‌

使用 /TRLCY 命令控制透明度，需配合 ‌Z 缓冲图形模式‌。

‌基本语法‌

apdl

/TRLCY, Lab, KEY, LEVEL, N1, N2, NINC

Lab：对象类型（如 VOLU 体、AREA 面、ELEM 单元）。

KEY：开关（1=启用透明，0=禁用）。

LEVEL：透明度级别（0=完全透明，100=完全不透明）。


N1, N2, NINC：指定编号范围（默认对所有对象生效）。

‌完整操作示例（使所有体半透明）‌

apdl

/GRAPHICS, ZBUFF ! 必须开启 Z 缓冲模式以支持透明效果

/TRLCY, VOLU, 1, 50 ! 所有体设为 50% 不透明（即 50% 透明）

/REPLOT ! 刷新显示

‌注意事项‌

若使用 /SHADE 控制显示模式，建议保持 ‌着色模式‌（/SHADE,1,1）以正确显示透明效果。

早期版本（如 ANSYS 10.0）已支持该功能 ‌‌

‌三、其他辅助技巧‌

‌剖切 + 透明结合‌：在 Workbench 中，可同时使用 ‌Section Plane‌ 剖切与透明显示，便于观察内部云图 ‌‌

‌网格透明显示‌：在 ‌Mesh 模块‌ 中，部分版本支持通过视图设置调整网格透明度 ‌‌

‌SCDM（SpaceClaim）中调整‌：若模型在 SCDM 中打开，可直接右键部件 → ‌Transparency‌ 拖动滑块调整 ‌‌

如需进一步操作指导，可参考官方文档或以下资源：

ANSYS Help - Transparency Settings

CSDN ANSYS透明设置教程 ‌‌
