ansys导入模型不显示

在 ANSYS 中导入模型后不显示，通常由‌几何导入异常、显示设置错误、单位不匹配或硬件/驱动问题‌引起。结合当前主流版本（如 ANSYS 2025 R1）和常见使用场景，以下是系统性排查与解决方法：

‌一、常见原因及对应解决步骤‌

‌几何文件格式不兼容‌

ANSYS 对原生 CAD 格式（如 .SLDPRT, .CATPart）支持有限，建议使用‌中间格式‌转换：

‌推荐格式‌：STEP AP214（支持装配体）、Parasolid（.x_t）

避免使用 STL（仅网格）、DWG/DXF（易丢失实体）‌‌

‌模型未正确导入为实体‌

若导入后仅显示线框（Wireframe），需手动切换显示模式：

在 ‌Graphics‌ 或 ‌PlotCtrls‌ 菜单中

选择 ‌Style → Solid Model Facets → Normal Facets‌

点击 ‌Replot‌ 刷新视图 ‌‌

‌单位系统不一致导致模型“消失”‌

CAD 用毫米（mm），ANSYS 默认用米（m），模型可能缩小 1000 倍：

在 ‌DesignModeler‌ 或 ‌Geometry‌ 模块中

右键 → ‌Properties‌ → 设置 ‌Unit System‌ 与 CAD 一致（如 Millimeter）‌‌


‌模型被冻结或设为全透明‌

在 ‌Tree Outline‌ 中右键模型 → ‌Unfreeze‌（解除冻结）

检查 ‌Transparency‌ 是否为 100%，设为 0% ‌‌

‌网格未生成（Fluent/CFX 特有）‌

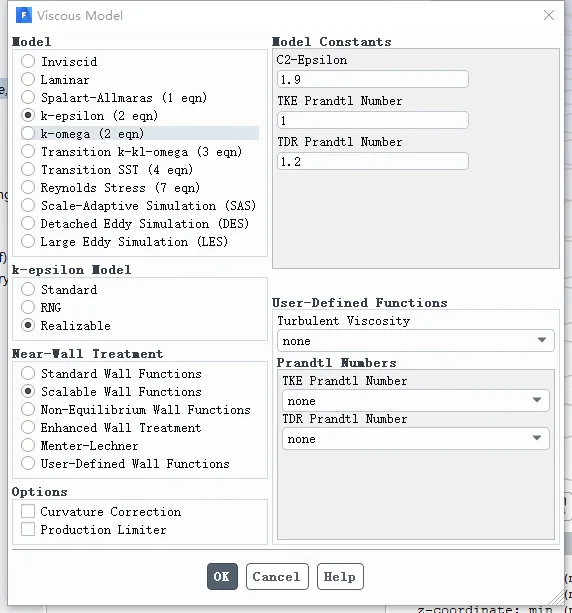

Fluent 仅显示已划分网格的区域：

确保 ‌Mesh‌ 列为绿色对勾（表示网格生成成功）

若未生成，需在 ‌Mesh‌ 模块中右键 → ‌Generate Mesh‌ ‌‌

‌路径含中文或特殊字符‌

ANSYS 对路径敏感，避免使用中文、空格或特殊符号：

将工程文件移至纯英文路径（如 D:\ANSYS_Project\）‌‌

‌二、高级排查（若上述无效）‌

‌检查几何有效性‌

在 ‌DesignModeler‌ 中点击 ‌Check Geometry‌

若提示“Zero Volume”或“Open Body”，说明模型存在缝隙或非实体曲面，需在 CAD 中修复 ‌‌

‌更新显卡驱动并启用 OpenGL‌


前往显卡官网（NVIDIA/AMD/Intel）下载最新驱动

在 ANSYS 中：‌Tools → Options → Graphics‌ → 确认 ‌Use Hardware Acceleration‌ 已启用 ‌‌

‌尝试直接打开 Fluent 而非通过 Workbench‌

关闭 Workbench

直接运行 Fluent 主程序（fluent.exe）

在启动对话框中勾选 ‌Display Mesh After Reading‌ ‌‌

‌查看日志文件定位错误‌

路径示例：\Solution\*.log

搜索关键词：error, failed, geometry ‌‌

‌三、预防建议‌

✅ ‌统一单位‌：CAD 与 ANSYS 使用相同单位制

✅ ‌规范命名‌：文件夹和文件名使用英文+数字

✅ ‌定期清理临时文件‌：删除 %TEMP% 下的 ansys_* 文件夹

✅ ‌保留备份‌：每次转换前保存原始 CAD 文件副本

若问题仍存在，可尝试将模型简化（删除倒角、螺纹等非关键特征）后重新导入，或联系 ANSYS 官方技术支持获取日志分析。
