ansys导入几何模型后再machine中不显示

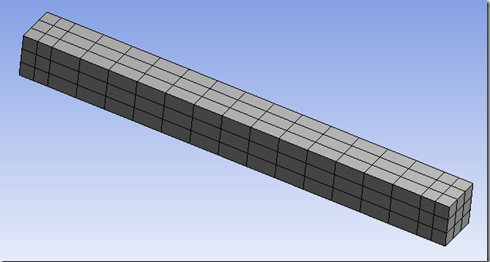

ANSYS 导入几何模型后在‌Mechanical 模块中不显示‌，通常由显示设置、几何体状态、文件格式或硬件兼容性问题引起。

常见原因与排查

‌显示设置问题‌：检查视图模式是否设置为实体显示（Solid）而非框架模式（Wireframe），模型可能被意外隐藏或设为全透明 。‌‌‌

‌几何体状态异常‌：确认几何体未被抑制（Suppressed），导入过程中可能出现拓扑错误或面丢失 。‌‌‌

‌文件格式兼容性‌：确保导入格式为 ANSYS 支持的标准格式（如 STEP/IGES/Parasolid），工作路径避免含中文或特殊字符 。‌‌‌

解决方案


‌刷新视图与显示选项‌：

在 Mechanical 中右键点击 Geometry，选择"Generate"重新生成几何。

检查 View 菜单中的显示选项，确保几何体可见。

‌几何修复‌：

在 DesignModeler 或 SpaceClaim 中使用"Heal Geometry"工具修复缺失面和小间隙。‌‌‌

导入时取消勾选"Heal Geometry"，用自带 Geometry Cleanup 针对性修复。‌‌‌


‌格式转换‌：

通过 CAD 软件将文件转为 Parasolid(.x_t) 或 STEP 格式再导入。‌‌‌

SolidWorks 另存为 Parasolid 时版本选 21.0 兼容性更好。‌‌‌

‌硬件检查‌：更新显卡驱动程序，确认 OpenGL 加速已启用，内存充足 。‌‌‌

预防建议

规范命名路径、定期清理临时文件、统一导入流程，复杂模型建议用 SpaceClaim 直接修复成功率更高 。‌‌‌
