ansys显示线框模式

在 ANSYS 中切换到‌线框模式‌，可通过以下两种主要方式实现：‌GUI 图形界面操作‌ 或 ‌APDL 命令行操作‌。根据当前主流版本（如 ANSYS 2025 R1）和公开资料，推荐方法如下：

‌GUI 方式（适用于 Workbench 或 Mechanical）‌

在图形窗口右侧工具栏中，找到并点击 ‌“Display Options”‌ 按钮（通常显示为一个立方体或眼睛图标）。

在弹出菜单中：

取消勾选 ‌Shaded‌（着色模式）；

勾选 ‌Wireframe‌（线框模式）‌‌

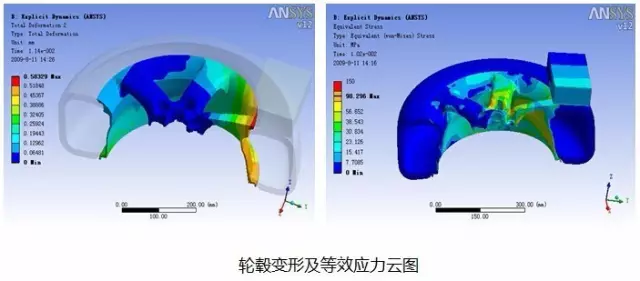

此操作适用于结构模型、网格或结果的可视化显示。

‌APDL 方式（适用于 Classic ANSYS 或 Mechanical APDL）‌

使用 /SHADE 命令控制显示模式：

apdl

/SHADE, 1, 0 ! 设置窗口1为线框模式（Wireframe）


/SHADE, 1, 1 ! 设置窗口1为着色模式（Shaded）

第一个参数：视图编号（通常为 1）；

第二个参数：0 表示线框，1 表示着色 ‌‌

若需‌仅显示外轮廓而不显示内部网格线‌，可结合以下命令：

apdl


/POST1 ! 进入后处理

/EDGE, 1, 1, 0 ! 仅显示外轮廓边（不显示内部边）

PLDISP, 1 ! 显示变形结果

此方法适用于结果后处理中隐藏单元网格、突出模型外轮廓 ‌‌

‌补充说明‌

‌线框模式优点‌：显示模型拓扑结构清晰，适合检查网格划分、几何连接关系 ‌‌

‌矢量模式 vs 光栅模式‌：矢量模式默认呈现线框，光栅模式默认为实体填充；可通过 PlotCtrls → Device Options → Vector Mode 切换 ‌‌

若导入 CAD 模型后默认只显示线框，可前往 PlotCtrls → Style → Solid Model Facets → Normal Facet 并点击 ‌Replot‌ 转为实体显示 ‌‌

如需进一步优化线框图质量（如导出高清图像），可参考 ‌‌

中的技巧。
