ansys模型只显示边线

在 ANSYS 中模型只显示边线（线框模式），通常是因为‌显示模式被设置为线框（Wireframe）而非着色（Shaded）‌。根据当前公开资料，可通过以下方式解决：

快速解决方法

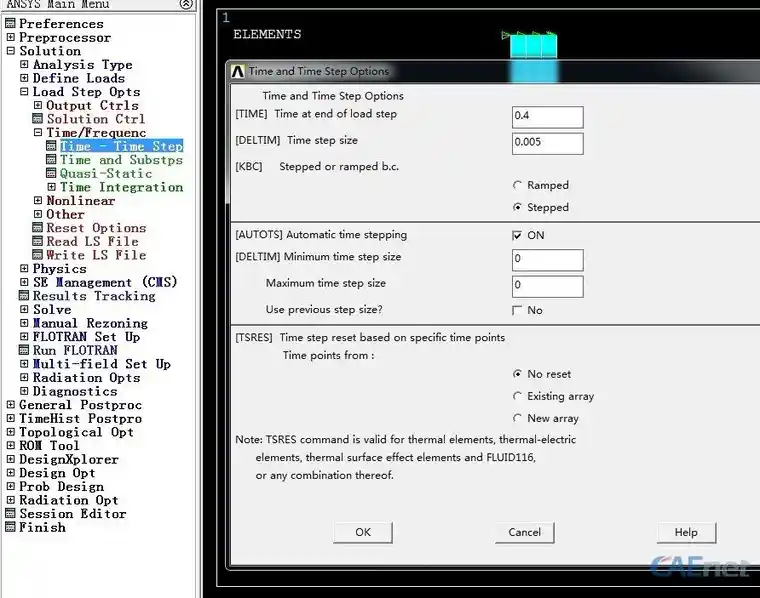

‌通过图形界面切换显示模式‌：

在 ANSYS 图形窗口右侧工具栏中，点击 ‌“Display Options”‌ 按钮。

在弹出菜单中选择：

‌Shaded‌：启用颜色填充的实体显示（推荐用于查看完整模型）。

‌Wireframe‌：仅显示边线（当前状态）‌‌

‌通过 APDL 命令切换‌：

进入后处理或前处理模式，输入以下命令：


apdl

/SHADE,1,1 ! 设置视图1为着色模式（显示实体）

若当前是线框模式，可先确认当前设置：

apdl

/SHADE,1,0 ! 线框模式（仅边线）

```‌‌:ml-citation{ref="2" appearance="aggregated" data="citationList"}

其他可能原因及补充建议

‌模型导入后未生成体‌：若从 CAD（如 CATIA、SolidWorks）导入模型（如 .sat 或 .step 格式），可能仅导入了面而非体。此时需使用 ‌“由面生成体”‌ 或检查导入设置 ‌‌

‌显示选项被手动关闭‌：确认是否误操作关闭了面显示。可尝试：


菜单路径：‌PlotCtrls → Style → Solid Model Facets → Normal Facet → Replot‌ ‌‌

‌后处理仅显示轮廓‌：若在后处理中仅想显示外轮廓而不显示网格线，可使用：

apdl

/EDGE,1,1,0 ! 仅显示外轮廓边，隐藏内部网格线

/SHADE,1,2 ! 使用 Gouraud 着色带边界

```‌‌:ml-citation{ref="4" appearance="aggregated" data="citationList"}

⚠️ 注意：若模型本身为线框结构（如仅由梁单元或壳单元组成），则“只显示边线”是正常现象，此时应检查单元类型是否符合建模意图 ‌‌

如需进一步操作指导，可提供具体模块（如 Mechanical APDL 或 Workbench）和操作阶段（建模/后处理）。
