ansys后处理模型不显示

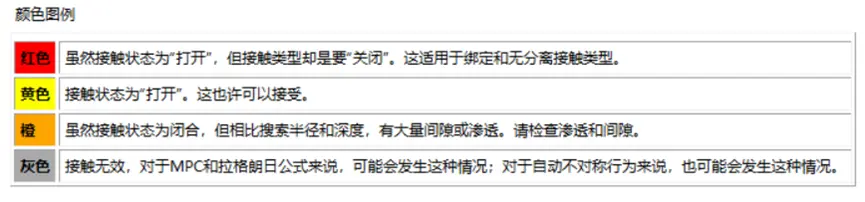

在 ANSYS 后处理中模型不显示，通常由‌显示设置、图形配置、结果读取或模型状态‌等问题引起。结合当前时间（2026年5月）和最新公开资料，以下是系统化的排查与解决步骤：

‌核心排查步骤‌

‌确认结果已正确读入数据库‌

在 ‌General Postprocessor (POST1)‌ 中，确保已加载结果文件（如 .rst 文件）。

操作路径：Main Menu > General Postproc > Read Results > Last Set 或选择具体载荷步。

若未读取结果，云图、变形、标尺等均不会显示 ‌‌

‌检查显示模式与着色设置‌

切换显示模式：点击工具栏中的 ‌Wireframe‌（线框）或 ‌Solid‌（实体）按钮，或按快捷键 F4（线框）/ F5（实体）‌‌

确保未启用 ‌“Minimize Graphics”‌（最小化图形）：

PlotCtrls > Style > Minimize Graphics → 确保未勾选 ‌‌

‌重置视图与背景色‌

‌强制刷新视图‌：按 Ctrl + R 或点击 View > Refresh ‌‌

‌重置背景色‌：

PlotCtrls > Style > Background → 选择 ‌Gradient‌（渐变）或 ‌Pure Black‌（纯黑），避免模型与背景同色（如白色模型在白背景上“隐形”）‌‌

‌验证模型几何是否有效‌

若仅导入网格（如 .cdb 文件），可能不含几何体。尝试切换至 ‌Mesh View‌ 模式查看节点/单元 ‌‌

在 ‌Workbench‌ 中，右键 ‌Mesh‌ → 选择 ‌Show Mesh‌ 确保网格显示开启 ‌‌


‌检查透明度与冻结状态‌

模型可能被设为 ‌全透明‌ 或 ‌冻结‌：

右键模型树中的几何体 → ‌Transparency‌ → 设为 0%。

若使用了 ‌Freeze‌，点击 ‌Unfreeze‌ 解除 ‌‌

‌显卡与图形驱动问题‌

更新显卡驱动至最新稳定版（推荐使用 ‌NVIDIA Studio 驱动‌ 或 ‌AMD Pro Driver‌）。

在 ANSYS 中启用 ‌软件渲染‌（临时测试）：

Tools > Options > Graphics Options → 勾选 ‌Software Z-buffer‌ 或 ‌Software Graphics‌ → 重启 ANSYS ‌‌

‌Fluent 特有情况（如适用）‌

若使用 ‌Fluent + CFD-Post‌，确保在打开 Fluent 时勾选了 ‌“Display Mesh After Reading”‌ ‌‌

在 CFD-Post 中，检查 ‌Display Type‌ 是否设为 ‌Contour‌ 或 ‌Vector‌，而非仅显示背景 ‌‌

‌快速自检清单‌

[ ] 结果已读入（set,last 或等效操作）

[ ] 显示模式为 ‌Solid‌ 或 ‌Wireframe‌（非隐藏）

[ ] 背景色非纯白（建议设为黑色或渐变）

[ ] 模型未冻结、透明度为 0%

[ ] 网格已生成且无负雅可比（检查网格质量）‌‌

[ ] 显卡驱动支持 OpenGL 加速

若上面步骤无效，建议查看 ANSYS 日志文件（.log 或 .err）获取具体错误信息 ‌‌

如问题仍存在，可提供具体模块（Workbench / APDL / Fluent）和 ANSYS 版本，以便进一步定位。
