ansysspaceclaim模型不显示

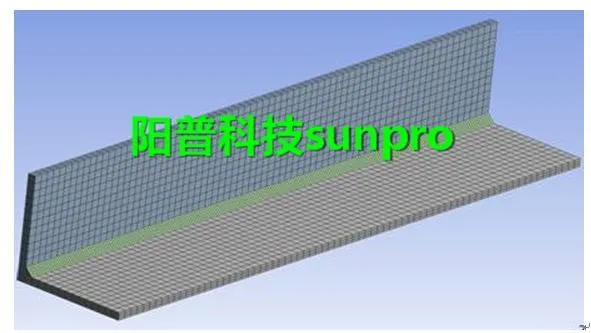

在 ‌ANSYS SpaceClaim‌ 中模型不显示，通常表现为模型变灰、不可选、不可操作或完全不可见。结合当前公开资料和常见问题，以下是系统化的排查与解决方法：

‌主要原因及对应解决步骤‌

‌模型被隐藏或抑制‌

检查结构树（Structure Tree）中是否有组件被隐藏（眼睛图标关闭）或抑制（带斜杠的图标）。

右键该组件 → 选择 ‌“取消隐藏”‌ 或 ‌“取消抑制”‌。

若不确定，可点击结构树顶端的 ‌“+”‌ 展开所有节点，逐项检查 ‌‌

‌选择过滤器限制了操作‌

在工具栏中找到 ‌“选择过滤器”‌ 下拉菜单（通常位于选择工具旁）。

确保其设置为 ‌“全部”‌ 或包含当前模型的几何类型（如体、面等）‌‌

‌图层被关闭或锁定‌

打开 ‌“图层”面板‌（View → Layers）。

确认模型所在图层未被隐藏或锁定，点击图层旁的 ‌眼睛图标‌ 使其可见 ‌‌

‌显示模式异常‌


切换显示模式：尝试从 ‌线框（Wireframe）‌ 改为 ‌着色（Shaded）‌ 或 ‌实体（Solid）‌ 模式。

路径：‌View → Display Mode → Shaded‌ ‌‌

‌显卡或图形驱动问题‌

更新显卡驱动至最新稳定版（推荐使用 NVIDIA/AMD 官方认证的 Studio 驱动）。

在 SpaceClaim 中启用软件渲染：

‌Tools → Options → Graphics → 勾选 “Use Software Graphics”‌，然后重启软件 ‌‌

‌模型文件损坏或导入异常‌

尝试打开其他 SpaceClaim 文件，确认是否仅当前文件异常。

若是导入文件（如 STEP、 Parasolid），重新导入并检查单位、格式兼容性 ‌‌

若文件为 .scdoc，尝试在 ‌ANSYS Workbench‌ 中右键 Geometry → ‌“Edit in SpaceClaim”‌ 重新打开 ‌‌

‌软件临时状态异常‌

按 ‌Esc‌ 键清除当前选择。


重启 SpaceClaim 或整个 ANSYS Workbench ‌‌

若问题持续，可尝试重置 SpaceClaim 设置（备份后删除或重命名配置文件夹，路径通常为 %APPDATA%\SpaceClaim）‌‌

‌快速操作清单（按优先级）‌

‌按 Esc 键‌ 清除选择。

‌展开结构树‌，检查是否有隐藏/抑制的组件。

‌切换显示模式‌ 为 Shaded。

‌检查选择过滤器‌ 是否设为“全部”。

‌重启 SpaceClaim‌。

‌更新显卡驱动‌ 或启用软件图形渲染。

若仍无效，‌尝试在 Workbench 中重新链接或重新导入几何体‌ ‌‌

⚠️ 注意：若模型在 ‌Workbench 的 Mechanical 模块中不显示‌，但 SpaceClaim 中正常，可能是网格未生成或显示设置问题，需在 Mechanical 中检查 ‌“Show Mesh”‌ 和 ‌Body Visibility‌ ‌‌

如上面步骤均无效，建议联系 ANSYS 官方技术支持 或提供具体错误日志进一步诊断。
