ansys显示动力学设置

在 ANSYS Workbench 中进行‌显式动力学‌（Explicit Dynamics）设置，主要用于模拟高速碰撞、冲击、爆炸等‌高度非线性瞬态问题‌。以下是关键设置步骤和要点，结合权威公开资料整理：

‌一、模块选择与基本流程‌

在 ‌ANSYS Workbench 主界面‌ 的 ‌Toolbox 工具箱‌ 中找到 ‌Explicit Dynamics‌ 模块。

将其拖入 ‌Project Schematic（项目流程图）‌ 区域创建分析系统 ‌‌

‌二、核心设置步骤‌

‌定义材料属性‌

进入 ‌Engineering Data‌，选择或创建材料。

显式动力学推荐使用‌显式材料‌（如 Steel 1006、Aluminum Alloy），因其支持‌率相关本构‌（如 Johnson-Cook 模型）和‌失效准则‌ ‌‌

必须输入：密度、弹性模量、泊松比、屈服强度、切线模量等 ‌‌

‌几何建模与网格划分‌


使用 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 建模，或导入外部几何 ‌‌

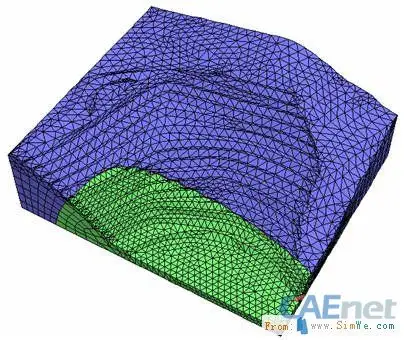

网格尺寸需满足‌临界时间步长‌要求：时间步长 < 波穿过最小单元所需时间 ‌‌

推荐使用‌四面体或六面体主导网格‌，局部区域可加密（如接触区）‌‌

‌接触设置‌

默认采用 ‌Body Interactions‌（自动检测接触）。

可指定接触类型（如无摩擦、摩擦系数），但显式动力学通常‌不考虑摩擦‌以简化计算 ‌‌

‌边界条件与载荷‌

‌固定支撑‌：约束结构某部分自由度（如钢板四侧面固定）‌‌


‌初始速度‌：用于高速撞击问题（如子弹初速 -100 m/s）‌‌

‌位移/力载荷‌：可随时间定义（如正弦运动、阶跃载荷）‌‌

‌分析设置‌

‌结束时间‌：根据事件持续时间设定（如 0.001 s 或更短）‌‌

‌时间步长‌：通常由求解器自动计算（基于临界时间步长），也可手动限制 ‌‌

‌大变形开启‌（Large Deflection = ON）‌‌

‌求解与后处理‌

求解完成后，可查看：


‌总变形‌（Total Deformation）

‌等效应力‌（Von Mises Stress）

‌位移/速度随时间变化曲线‌

支持‌动画播放‌和‌定向结果提取‌（如仅 Y 方向位移）‌‌

‌三、注意事项‌

‌显式 vs 隐式‌：显式适用于‌短时、高速、强非线性‌问题；隐式适合准静态或低速大变形 ‌‌

‌计算资源‌：显式动力学需大量小时间步，计算量大，建议使用‌并行计算‌ ‌‌

‌材料准确性‌：结果对材料本构敏感，务必使用实测数据 ‌‌

如需详细操作演示，可参考以下资源：

ANSYS Workbench 显式动力学小球撞击钢板案例

《ANSYS/Workbench显式动力学数值仿真》一书系统讲解建模至后处理全流程 ‌‌
