ansys静力学分析不显示网格的原因及解

在 ANSYS 静力学分析中，‌不显示网格‌通常并非网格未生成，而是‌显示设置问题、几何/拓扑异常或网格生成失败‌所致。结合当前（2026年5月）最新公开资料，主要原因及对应解决方法如下：

‌一、常见原因‌

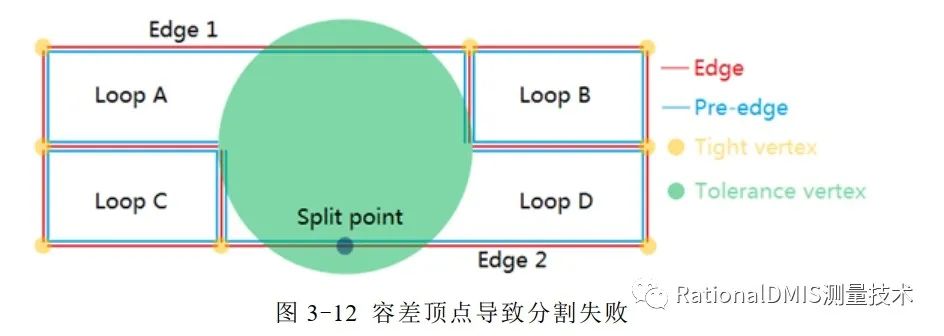

‌几何模型存在缺陷‌：如间隙、重叠面、小特征（倒角、小孔）、边界不连续等，导致网格无法生成或生成后无法正确显示 ‌‌

‌单位系统不一致‌：导入模型时若 CAD 单位（如 mm）与 ANSYS 中设置（如 m）不匹配，可能导致模型尺寸异常，网格“太小”而不可见 ‌‌

‌网格划分未成功‌：实际网格未生成，但界面误以为已划分，需检查消息窗口是否有红色错误提示 ‌‌

‌显示设置问题‌：网格线被关闭、视图模式非“线框”或“带边着色”，导致网格不可见 ‌‌

‌单元类型或网格方法误用‌：如对实体模型错误使用壳单元（Shell），或六面体主导网格（Hex Dominant）用于复杂几何时失败 ‌‌

‌模型未正确提取为分析域‌：如内部流体或装配体未通过布尔运算或 Enclosure 提取有效分析体，导致无实体可划分网格 ‌‌

‌二、解决方法‌

‌检查几何完整性‌

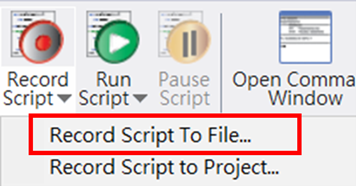

在 ‌DesignModeler‌ 或 ‌SpaceClaim‌ 中使用 ‌Geometry Repair‌ 工具。

删除小特征（如倒角、微小孔）。

填补孔洞、合并重叠面、确保所有边线闭合 ‌‌


‌验证单位一致性‌

导入前确认 CAD 模型单位（建议使用 ‌mm‌）。

在 ANSYS Workbench 中，进入 ‌Units‌ 设置，确保与模型一致 ‌‌

‌确认网格是否实际生成‌

查看 ‌Messages‌ 窗口是否有“Meshing completed”或红色错误。

若失败，尝试切换为 ‌Tetrahedrons（四面体）‌ 网格，容错性更高 ‌‌

‌调整显示设置‌

在 ‌Mechanical‌ 界面，点击顶部菜单 ‌View → Display Options‌。


勾选 ‌Edges‌ 或切换为 ‌Wireframe‌ 显示模式 ‌‌

或在经典 ANSYS 中执行：

text

PlotCtrls → Style → Solid Model Facets → Normal face

Plot → Replot

‌‌

‌优化网格参数‌

使用 ‌Global Sizing‌ 设置合理尺寸（建议为模型最小特征的 1/5~1/10）。

对复杂区域启用 ‌Local Sizing‌ 或 ‌Inflation（边界层）‌ ‌‌

初期使用 ‌Linear（一阶）单元‌，避免二次单元导致畸变 ‌‌

‌简化或分解模型‌

复杂装配体可拆分为子部件分别划分网格。

使用 ‌MultiZone‌ 或 ‌Hex Dominant‌ 方法处理可扫掠区域 ‌‌

‌更新拓扑结构‌

在 Meshing 模块中，右键点击 ‌Mesh → Update Topology‌。

启用 ‌Share Topology‌ 确保接触面正确连接 ‌‌

若上面步骤仍无效，建议保存模型为 .cdb 格式后重新读取，或尝试在 ‌ANSYS Classic‌ 中刷新显示（PlotCtrls → Reset Plot Ctrls → Replot）‌‌
