ansys怎么显示力

在 ANSYS 中显示力（包括节点力、单元力、接触力、支反力等），可根据分析类型（经典界面或 Workbench）和需求（图形显示或数值查看）采用不同方法。以下是基于公开资料整理的主流操作方式：

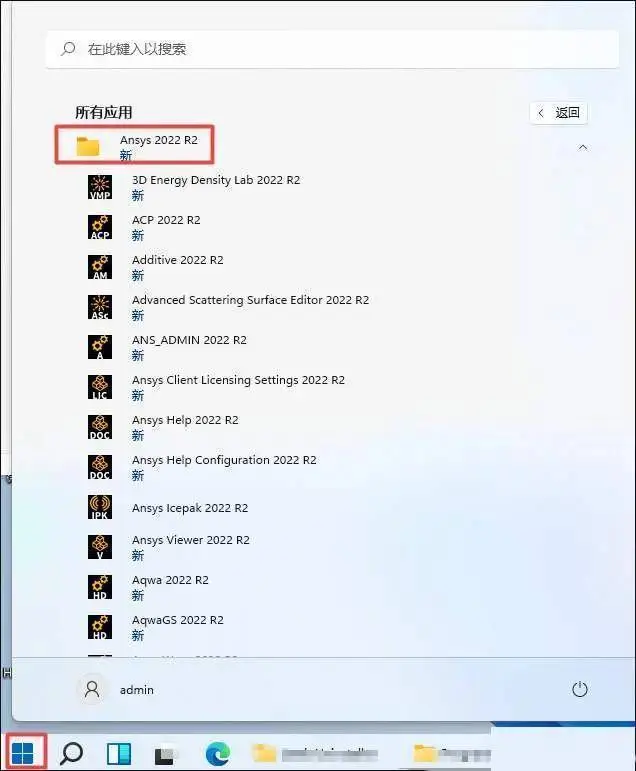

‌一、经典 ANSYS APDL 界面中显示力的方法‌

‌图形显示力（图标）‌

进入 Utility Menu > PlotCtrls > Symbols。

勾选 ‌Forces‌ 和/或 ‌Displacements‌ 选项。

可通过 Symbol Settings 调整箭头大小、颜色以区分不同类型的力 ‌‌

‌查看具体力的数值（列表）‌

‌节点力‌：

Main Menu > General Postproc > List Results > Nodal Solution，选择 Force 及对应分量（FX、FY、FZ）‌‌

‌特定节点受力‌：

使用命令 FSUM, NODE, 节点号, 节点号，例如 FSUM, NODE, 4168, 4168 ‌‌

‌单元力（如杆件轴力）‌：

进入后处理器：/post


创建单元表：etable, mforx, smisc, 1（适用于 link180 等杆单元）

列表显示：pretab, mforx；或图形显示：pletab, mforx ‌‌

‌接触面作用力‌：

在 Workbench 中更便捷；APDL 中需通过 SFTRAN 将几何载荷转换到单元模型，再查看 ‌‌

‌查看已施加的载荷与约束（建模阶段）‌

Utility Menu > List > Loads > Forces 或 DOF Constraints，可列出节点编号、方向及数值 ‌‌

‌二、ANSYS Workbench 中显示力的方法‌

‌图形显示‌

在 Solution 部分右键插入 ‌Force Reaction‌ 或 ‌Contact Force‌。

设置 Location Method 为 Contact Region 或 Named Selection，然后点击 ‌Evaluate All Results‌ 即可显示云图或矢量图 ‌‌

‌数值查看‌

在 Solution 中右键插入 ‌Total Deformation‌ 或 ‌Reaction Force‌，结果会自动计算并显示数值。

支持导出为表格或图表进行分析 ‌‌

‌三、常见注意事项‌

‌单位一致性‌：确保建模、加载和后处理使用统一单位制（如 SI 或 CGS），避免结果误判 ‌‌

‌单元类型匹配‌：不同单元（如 beam、solid、link）的力输出项编号（如 smisc,1）可能不同，需查阅单元手册确认 ‌‌

‌实体模型内力‌：对于实体单元，需通过截面选择节点并计算合力/弯矩，且需设置正确的 ‌Summation Point‌（参考点）以匹配理论截面质心 ‌‌

如需进一步操作指导，可参考以下资源：

CSDN博客：ANSYS实用查询技巧

知了爱学：桁架轴力查看方法
