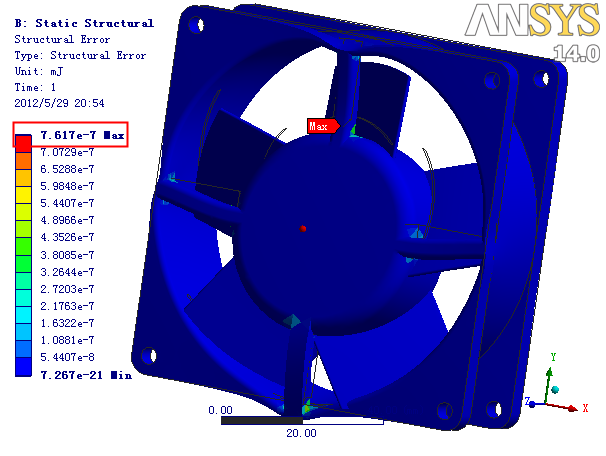

ansys显示加载的力怎么设置

在 ANSYS 中设置并‌显示已加载的力‌，主要通过图形可视化和数据列表两种方式实现。以下是具体操作方法：

‌图形显示设置（可视化力）‌

‌打开 Plot Controls 菜单‌

点击顶部菜单栏：PlotCtrls → Symbols... 或 Boundary Conditions...。

‌勾选显示力和位移约束‌

在弹出窗口中，勾选：

Forces（显示集中力、分布力等）

Displacements（显示位移约束）

‌自定义符号样式（可选）‌

点击 Symbol Settings... 可调整箭头大小、颜色、线型等，便于区分不同类型的力（如集中力、压力等）。


‌应用并查看‌

点击 OK，模型中将显示力的箭头图标。

⚠️ ‌注意‌：若模型复杂导致图标重叠，建议关闭无关显示（如网格线），或分步开启/关闭不同类型的载荷。

‌查看力的数值与节点位置（精确数据）‌

‌通过 List 功能查看‌


路径：Utility Menu → List → Loads → Forces 或 Displacements

系统会弹出文本窗口，列出：

节点编号（Node Number）

力的方向（FX, FY, FZ）

力的大小（Force Value）

‌筛选特定节点‌

可先用 Select 工具选中目标节点，再执行上述列表操作，仅查看该节点的受力情况。

‌补充说明‌

若使用 ‌ANSYS Workbench‌（如 Mechanical 模块），力的显示默认开启，可在“Outline”中展开 Loads 查看已施加的力，并在图形区直接看到箭头。

若使用 ‌APDL 经典界面‌，需手动执行上述 PlotCtrls 和 List 命令。

对于‌压力载荷‌（非集中力），需确保已求解或使用 sftran 命令将几何面载荷转换为节点力，才能正确显示 ‌‌

上面操作适用于 ‌ANSYS Mechanical APDL‌ 和 ‌Workbench‌ 的后处理阶段，适用于静态、瞬态、模态等多种分析类型 ‌‌
