ansys能不能模拟焊接热变形

‌ANSYS 能够模拟焊接热变形‌，且已有大量公开资料和工程实践验证其可行性。

模拟原理与方法

焊接热变形是由‌不均匀加热-冷却引起的热应力与材料塑性响应‌共同导致的。ANSYS 通过以下方式实现该过程的仿真：

‌热-结构顺序耦合分析‌：先进行瞬态热分析得到温度场，再将温度结果作为载荷导入结构分析，计算热应力与变形 ‌‌

‌移动热源模型‌：模拟焊枪或激光束的移动加热过程，常用高斯热源、双椭球热源等 ‌‌

‌生死单元技术‌：动态模拟焊缝材料的添加过程，使仿真更贴近实际焊接路径与熔覆行为 ‌‌


‌材料非线性与相变考虑‌：通过定义随温度变化的热物理性能（如比热、导热系数）和焓值，捕捉熔化/凝固过程中的潜热效应 ‌‌

关键技术要点

‌热分析阶段‌

使用瞬态热分析（Transient Thermal）模块。

定义移动热源（功率、效率、速度、分布形式）。

设置对流/辐射边界条件及初始温度。

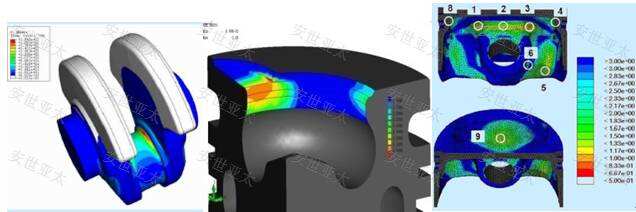

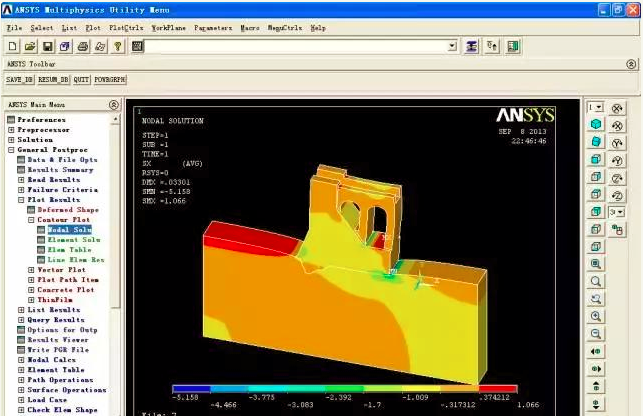

‌结构分析阶段‌

将温度场结果作为体载荷施加于结构模型。


使用热弹塑性本构模型（如 Solid185/Solid186 单元）计算变形与残余应力 ‌‌

‌网格与求解控制‌

焊缝及热影响区需局部加密网格（如 0.3 mm）以提高精度 ‌‌

时间步长需足够小，以捕捉快速加热-冷却过程 ‌‌

实际应用案例

‌平板对接焊‌：成功预测温度场、残余变形及应力分布，结果与实验吻合良好 ‌‌

‌钢箱梁焊接‌：采用高斯热源 + APDL 编程，模拟了移动热源引起的热变形 ‌‌

‌芯片回流焊‌：通过 Workbench 实现热-力自动耦合，模拟温度循环下的热应力与翘曲 ‌‌

推荐学习资源

正脉科工 ANSYS焊接仿真教程（2026年） ‌‌

CSDN 平板对接焊接模拟详解（2025年） ‌‌

仿真秀 平板焊接热-结构耦合案例（2025年） ‌‌

综上，‌ANSYS 不仅能模拟焊接热变形，而且在工业界已广泛用于优化焊接工艺、减少变形与缺陷‌。
