ansys热变形教程

以下是基于公开资料整理的 ‌ANSYS热变形教程‌ 核心内容，适用于使用 ‌ANSYS Workbench‌ 和 ‌经典 ANSYS‌ 平台进行热变形（热应力）分析的学习与实践。

‌一、热变形分析基本原理‌

热变形由温度变化引起材料热胀冷缩产生。当结构受约束或存在材料差异时，会产生‌热应力‌。分析通常分为两步：

‌热分析‌：计算温度场分布。

‌结构分析‌：将温度作为载荷导入，计算热应力与热变形。

关键参数：‌热膨胀系数（α）‌、弹性模量（E）、泊松比（ν）‌‌

‌二、ANSYS Workbench 热变形分析流程（推荐）‌

‌创建项目‌

打开 ANSYS Workbench → 新建项目 → 拖入 ‌Steady-State Thermal‌（稳态热分析）或 ‌Transient Thermal‌（瞬态热分析）。

双击 ‌Structure‌（结构分析）模块，自动链接温度结果。

‌几何与网格‌

导入或创建几何模型。

网格划分：热应力分析需较密网格，尤其在应力集中区域‌‌

‌定义材料属性‌


设置 ‌热导率、比热容、密度‌（热分析用）。

设置 ‌弹性模量、泊松比、热膨胀系数 α‌（结构分析必需）‌‌

‌边界条件设置‌

‌热分析‌：施加温度、对流、热流、辐射等边界条件。

‌结构分析‌：施加位移约束（如固定支撑）‌‌

‌求解与耦合‌

先求解热分析 → 自动将温度场传递至结构模块。

求解结构分析 → 获取热应力与热变形云图‌‌

‌后处理‌

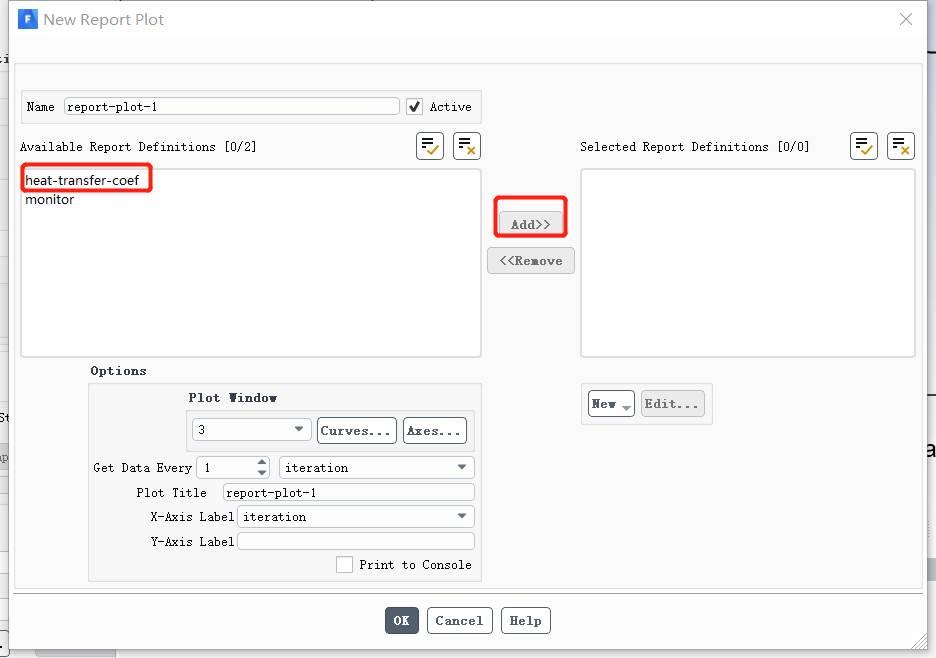

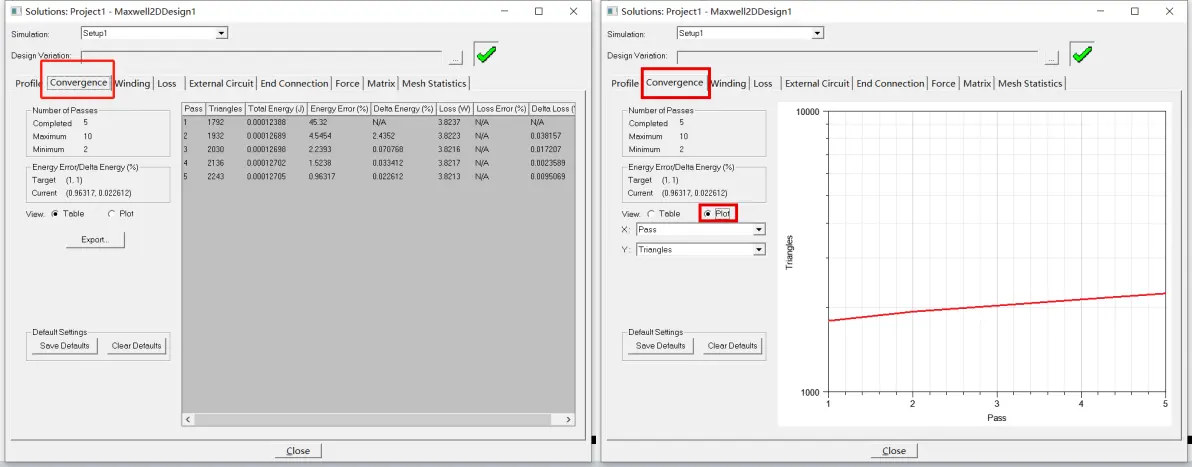

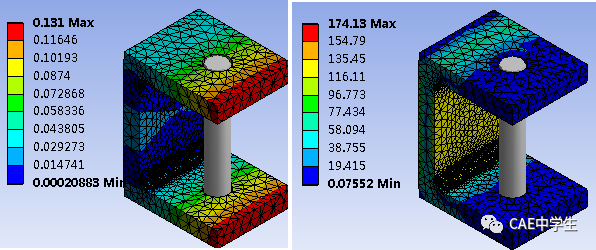

查看 ‌温度云图、位移云图、应力云图‌。

可生成 ‌变形动画‌（右击 Solution → Insert → Total Deformation → Solve）‌‌

‌三、经典 ANSYS（APDL）热变形分析步骤（简化版）‌


‌前处理‌

定义单元类型（如 LINK180、SOLID70）。

设置材料属性：MP,EX,1,210e9、ALPX,1,12.5e-6（钢杆示例）‌‌

建立节点与单元。

‌加载求解‌

设置参考温度：D,ALL,ALL + TREF,

施加温度载荷：BF,ALL,TEMP,50（温升30℃）。

施加约束（如固定节点）。

求解：SOLVE‌‌

‌后处理‌

查看位移：PLDISP,

查看应力：定义单元表（如 ETABLE,FN,SMISC,1）→ PLLS,FN‌‌

‌四、实用资源推荐‌


‌视频教程‌：

ANSYS Workbench热分析全攻略（仿真秀，2025年更新）‌‌

ANSYS热分析教程：掌握热变形与热应力分析（CSDN文库，含PPT与案例）‌‌

‌书籍参考‌：

《材料力学 I》（刘鸿文，第5版）用于理论验证‌‌

‌实战案例‌：

40Cr圆柱高温热应力分析（含完整操作截图）‌‌

‌五、注意事项‌

‌必须输入热膨胀系数‌，否则无法计算热变形‌‌

热应力分析对网格质量要求高于纯热分析‌‌

复杂结构建议采用‌热-固耦合‌（Fully Coupled Thermal-Structural）分析‌‌

如需具体操作演示或案例文件，可访问上述链接获取详细教程。
