ansys如何节点单元进行复制

在 ANSYS 中对‌节点‌和‌单元‌进行复制，主要通过命令流（APDL）或图形界面（GUI）实现。根据当前主流版本（如 ANSYS 15.0 及上面）和公开资料，常用方法如下：

‌一、节点复制‌

‌1. 命令流方式：使用 NGEN 命令‌

NGEN 是最常用的节点复制命令，支持按指定模式复制节点，并可设置位移、编号增量等参数。

‌语法：‌

apdl

NGEN, ITIME, INC, NODE1, NODE2, NINC, DX, DY, DZ, SPACE

‌ITIME‌：复制次数（包含原集合）。

‌INC‌：每次复制后节点编号增量。

‌NODE1, NODE2, NINC‌：选择要复制的节点范围（从 NODE1 到 NODE2，步长 NINC）。

‌DX, DY, DZ‌：复制方向上的几何位移（在当前坐标系下）。

‌SPACE‌：间距比（用于非均匀分布，默认为 1.0）。


‌示例：‌

apdl

NGEN, 4, 4, ALL, , , 12, , ,

复制所有选中节点 4 次，每次编号加 4，沿 X 方向平移 12 单位 ‌‌

‌2. 图形界面方式（GUI）‌

路径：‌Main Menu > Preprocessor > Modeling > Copy > Nodes > Copy‌

选择要复制的节点 → 确定 → 输入位移或选择目标位置 → 完成 ‌‌

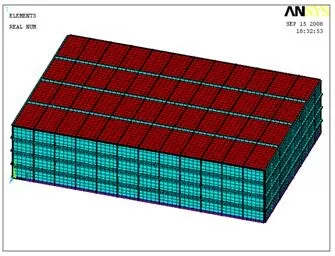

‌二、单元复制‌

‌1. 命令流方式：使用 EGEN 命令‌

EGEN 用于复制单元，同时自动处理关联节点（若不存在则生成）。


‌语法：‌

apdl

EGEN, ITIME, NINC, IEL1, IEL2, IEINC, MINC, TINC, RINC, CINC, SINC, DX, DY, DZ

‌ITIME‌：复制次数（包含原集合）。

‌NINC‌：节点编号增量（避免覆盖原节点）。

‌IEL1, IEL2, IEINC‌：选择要复制的单元范围。

‌DX, DY, DZ‌：复制方向的位移。

‌MINC, TINC, RINC, CINC, SINC‌：分别控制材料号、单元类型、实常数、坐标系、截面 ID 的增量。

‌示例：‌

apdl

EGEN, 3, 10, ALL, , , , , , , , 5, 0,

复制所有选中单元 3 次，每次节点编号加 10，沿 X 方向平移 5 单位 ‌‌

‌2. 图形界面方式（GUI）‌

路径：‌Main Menu > Preprocessor > Modeling > Copy > Elements > Auto Numbered‌

选择单元 → 设置复制参数 → 完成 ‌‌

‌三、补充说明‌

‌节点与单元需匹配‌：复制单元前，确保目标位置的节点已存在（可通过 NGEN 先复制节点）。

‌坐标系影响‌：复制操作基于‌当前激活坐标系‌，建议明确设置（如 CSYS, 0 切换到全局笛卡尔坐标系）‌‌

‌避免编号冲突‌：合理设置 NINC 或 IEINC，防止新旧节点/单元编号重叠 ‌‌

如需批量复制（如重复结构），可结合 *DO 循环与局部坐标系实现高效建模 ‌‌
