ansys如何提取节点最大应力

在 ANSYS 中提取节点最大应力，通常可通过以下步骤实现。以下内容基于 ANSYS Workbench 和 Mechanical 常用操作流程整理：

‌提取节点最大应力的主要方法‌

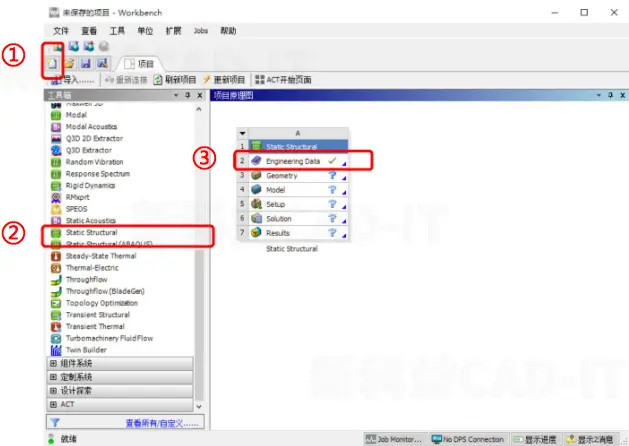

‌求解后进入结果模块‌

完成静力学或其他类型分析后，进入 ‌Solution‌（结果）模块。


‌插入最大应力结果‌

在树形菜单中右键点击 ‌Solution‌ → 选择 ‌Insert‌ → ‌Maximum Principal Stress‌（最大主应力）或 ‌Equivalent Stress‌（等效应力，如 von Mises 应力）。

若需查看‌节点层面‌的应力分布，确保结果类型设置为 ‌Nodal Solution‌（节点解），而非 Element Solution（单元解）。

‌查看最大值‌


ANSYS 会自动计算并显示所选应力的最大值及其位置。

在图形窗口中可点击 ‌Probe‌ 工具或使用 ‌Chart‌ 功能查看具体数值。

‌使用“Maximum”或“Min/Max”工具‌

在结果工具栏中选择 ‌Max/Min‌ → ANSYS 将标出最大/最小应力所在的节点及数值。


也可在 ‌Details of Solution‌ 中勾选 ‌Show Max/Min‌ 以高亮显示极值点。

‌导出数据（可选）‌

右键结果 → ‌Export to CSV‌ 或 ‌Copy to Clipboard‌，可将节点应力数据导出至 Excel 进一步分析。

‌注意事项‌

确保网格足够精细，尤其在应力集中区域，否则最大应力可能被低估。

若使用 ‌APDL（ANSYS Parametric Design Language）‌，可通过命令如 PRNSOL, S 或 *GET 提取节点最大应力 [1]。

如需详细操作演示，可参考官方文档：ANSYS Help - Postprocessing。
